Unidrive DFS 独立机柜驱动器

Unidrive DFS 独立机柜驱动器

100 HP至1,250 HP

预先设计、高配置

460 V | 575 V

业界快速的交货时间,可交付使用的柜机

UL Type 1,UL Type 12,UL Type 3R

易于维修,紧凑型设计

寻找分销商



对于许多驱动器用户而言,设计和构建大功率驱动器机柜需要大量的内部工程专业知识和他们所没有的时间。



Control Techniques Unidrive DFS(独立机柜驱动器) 是一种预组装的,随时可以安装的驱动器机柜系统,设计用于大功率应用,以提供电机控制和能源效率。

通过轻松配置高质量打包的驱动器系统来节省工程成本,资源和时间,这些打包驱动器系统非常适合独立应用程序,或准备集成到更广泛的系统套件中。

Unidrive DFS的亮点:

无需额外的工程!

✓易于集成的Rittal机柜包括:NEMA12柜顶通风,断路器(35kA MCCB),快熔(UL),进线电抗器以及电缆(UL)。
✓各种选件套件,可满足各种苛刻的应用和环境
✓通过隔离器隔离装置,抗电弧
✓紧凑的设计减少了占地面积
✓可维修的设计,可快速轻松地更换关键组件,包括安装在导轨上的驱动器模块,易于轻松维修



易于配置,随时发货

  • 通过本地Control Techniques合作伙伴即可简单报价和订购。
  • 工厂储备完整装置以支持紧急装运
  • 交货时间短,仅需:
    • 450 HP需 1-5天
    • 1,250 HP需5-10天
    (取决于选件和数量)
  • 有关更多信息,请下载Unidrive DFS手册

多功能性,适合各种应用

Unidrive DFS具有控制单元,可适合任何应用:

  • 基于感应或伺服电机的工业自动化系统,其中多种控制单元是关键。
  • DFS支持新的电机,更大程度地投资回报率,并更大限度减少对环境的影响。



从以下选项中选择:
Unidrive M600,M700,M701,M702或Unidrive M702控制单元:

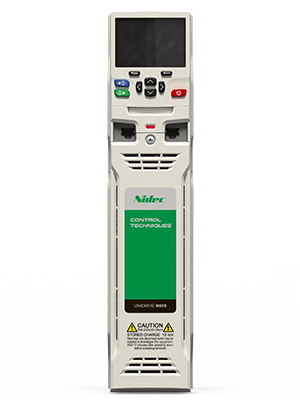

交流变频器Unidrive M600
M600

高性能无传感器PM和IM控制。

  • RS485接口,Modbus RTU协议
  • 1个STO,满足SIL3 / PLe
  • 模拟和数字I / O
  • 可选的IM闭环矢量控制

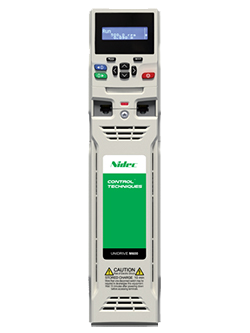

优盘m700
M700

高性能PM和IM控制

  • 多协议以太网通讯
  • 1个STO,满足SIL3 / PLe
  • 模拟和数字I / O
  • 运动控制和MCI选件模块
优盘m700
M701

高性能PM和IM控制。

  • RS485接口,Modbus RTU协议
  • 1个STO,满足SIL3 / PLe
  • 模拟和数字I / O
  • 运动控制器和MCI选件模块
优盘m700
M702

高性能PM和IM控制。

  • 多协议以太网通讯
  • 2个STO,满足SIL3 / PLe
  • 板载数字量I / O,可选模拟量I / O
  • 运动控制器和MCI选件模块

无论您的应用是什么,DFS都是整个行业的解决方案:



适用于风扇和水泵的大功率独立式驱动器
风机和水泵
  • 风机和泵宏,以及板载逻辑功能
  • 水锤控制,并转速跟踪再起动
  • 内置消防模式
  • 轻载时加强能源效率
压缩机的大功率独立式驱动器
压缩机
  • 板载PLC和PID功能,无需外部控制器的成本和占用空间,即可进行控制
  • 能源效率和先进控制以加强性能系数(CoP)
适用于通用自动化的大功率独立式驱动器
通用自动化
  • 带有S加减速曲线和RFC-A自动负载控制的输送机控制
  • 控制搅拌机和高达200%的过载
  • 起重机和提升机的闭环控制,以确保控制精度
  • 破碎机的可靠性和控制
  • 通过高动态速度响应实现挤出机应用的精度和可重复性,同时通过永磁电机控制实现更佳能效
  • 高能效和转矩控制,适用于隧道和钻井应用,过载率高达200%

防护等级

NEMA1(完全封闭,过滤)
NEMA12(IP54)

环境

35°C(95°F)标准或45°C(113°F)环境温度额定值
(驱动器额定值分别为40°C(104°F)和50°C(122°F))
防冷凝加热器

电源

塑壳断路器(MCCB)35 kA *
塑壳断路器65 kA *
塑壳断路器100 kA *
MCCB分励脱扣器110 V
MCCB欠压脱扣器110 V
MCCB辅助触头
谐波滤波器
输入接触器
进线托架(仅DFS1-隔离式MCCB和保险丝,支持顶部或底部电源电缆)

柜门控制

远程键盘(标准)
启动和停止按钮
运行和上电指示灯
故障/复位按钮和指示灯
自动/手动选择开关
速度电位计
以太网/ 110Vac出口
急停(标准或带继电器)
电源/电能表
180度铰链门
锁:桶类型(标准),钥匙或可挂锁
HMI

电机

dV/dt防御
制动控制
机柜风机起动器

机柜配置选项

未接地电源系统,MOV压敏电阻防御
未接地电源系统,拆除驱动器内置EMC滤波器
外部24 Vdc电源(在隔离器打开时保持对驱动器的控制)
用于客户控制连接的附加端子导轨
110Vac控制接口(标准24 Vdc)
室内照明
4英寸底座(标准),8英寸底座(可选)
带背板的附加机柜托架(15.75英寸)

货运与包装

加急运输
附加包装箱选项
