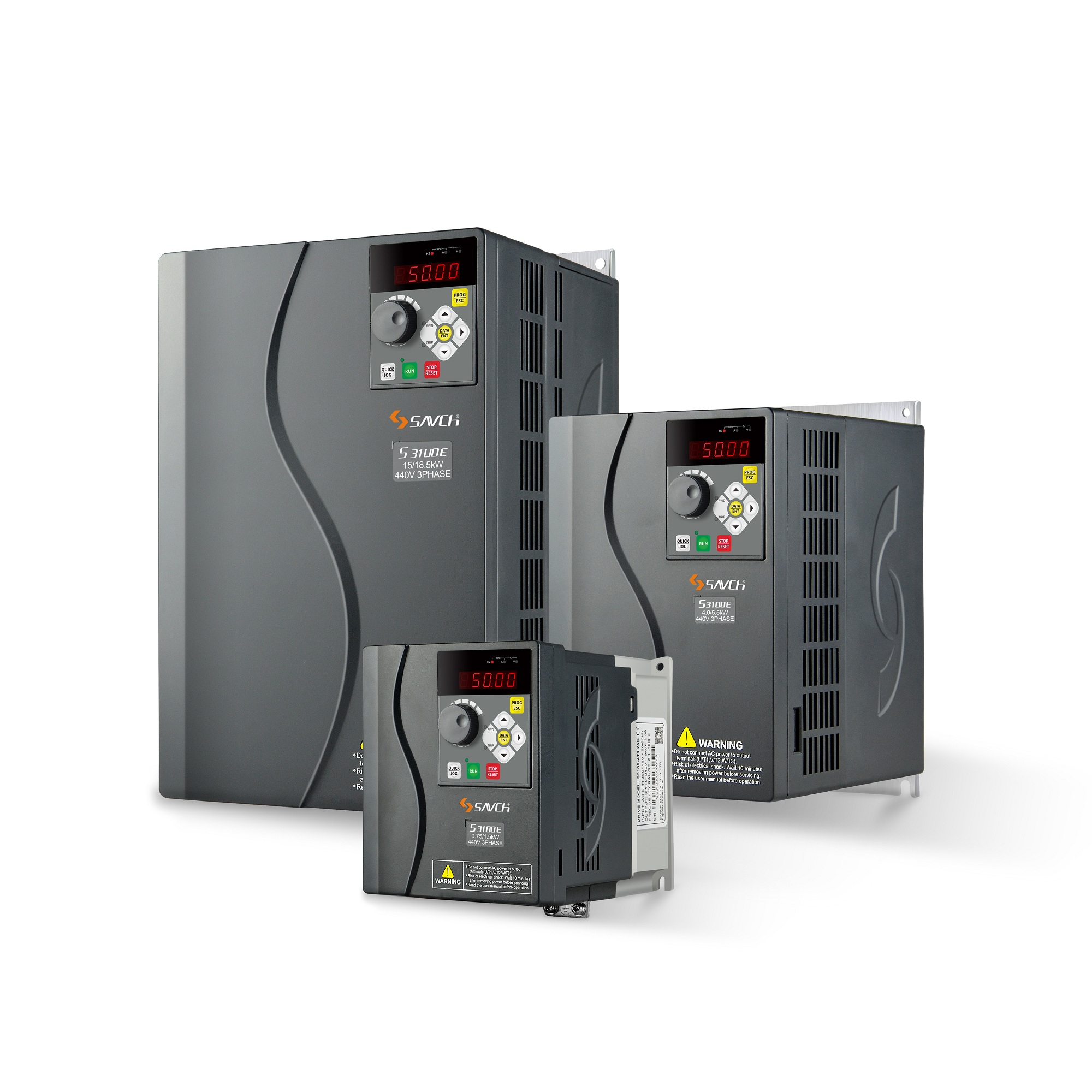

通用矢量型（PM）（S3900E）
额定电压：单相220V/三相220V/三相440V
功率范围：0.4~500kW
频率范围：0~500Hz（可设置3200Hz）

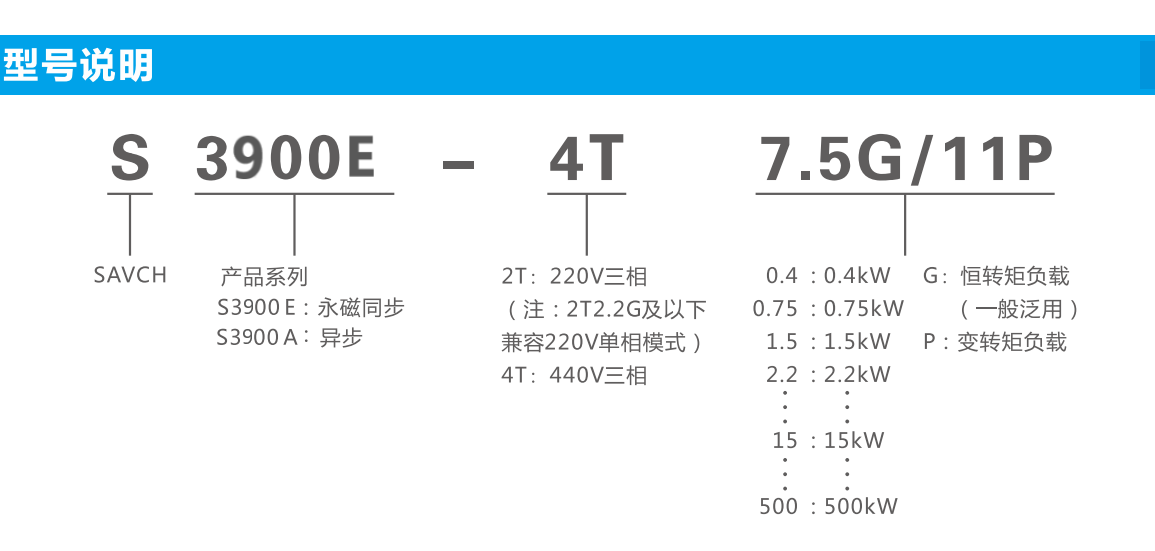

单相/三相220V系列
|
型号S3900E-2T□□□G |
0.4 |
0.75 |
1.5 |
2.2 |
4.0 |
5.5 |
7.5 |
||||||
|
输出 |
适用马达输出功率（kW） |
0.4 |
0.75 |
1.5 |
2.2 |
4.0 |
5.5 |
7.5 |
|||||
|
适用马达输出功率（HP） |
0.5 |
1 |
2 |
3 |
5.4 |
7.4 |
10 |
||||||
|
输出额定容量（kVA） |
1.1 |
1.5 |
2.7 |
3.7 |
6.5 |
9.5 |
12.2 |
||||||
|
输出额定电流（A） |
2.3 |
4.0 |
7.0 |
9.6 |
17 |
25 |
32 |
||||||
|
输出频率范围 |
0～500Hz |
||||||||||||
|
过负载能力 |
输出电流为150%额定电流能运行60秒 |
||||||||||||
|
输出电压 |
对应输入电源 |
||||||||||||
|
输入 |
相数·电压·频率 |
单相/三相. 200-240V. 50/60Hz |
|||||||||||
|
电压·频率容许变动范围 |
电压：±15% 频率：±5% |
||||||||||||
|
额定输入电流（A） |
单相 |
5.4 |
8.2 |
14.2 |
23 |
不支持单相输入 |
|||||||
|
三相 |
3.1 |
5.0 |
7.7 |
11.1 |
22.2 |
31.5 |
42.7 |
||||||
|
冷却散热系统 |
强制风冷 |
||||||||||||
三相440V系列
|
项目 |
规格 |
||||||||||
|
型号S3900E-4T□□□G/P |
0.75 |
1.5 |
2.2 |
4.0 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
|
|
输 出 |
适用马达输出功率（kW） |
0.75 |
1.5 |
2.2 |
4.0 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
|
适用马达输出功率（HP） |
1 |
2 |
3 |
5.4 |
7.4 |
10 |
14.7 |
20 |
24.7 |
29.4 |
|
|
输出额定容量（kVA） |
1.9 |
2.9 |
3.9 |
6.9 |
9.9 |
13 |
19.1 |
24.4 |
28.2 |
34.3 |
|
|
输出额定电流（A） |
2.5 |
3.8 |
5.1 |
9 |
13 |
17 |
25 |
32 |
37 |
45 |
|
|
(3.2) |
(4.7) |
(6.5) |
(11.8) |
(15) |
(21.7) |
(28.5) |
(35.4) |
(42) |
(60) |
||
|
输出频率范围 |
0～500Hz |
||||||||||
|
过负载能力 |
G型机：输出电流为150%额定电流能运行60秒； P型机：输出电流为120%额定电流能运行60秒 |
||||||||||
|
输出电压 |
对应输入电源 |
||||||||||
|
输 入 |
相数·电压·频率 |
三相·380-460V ·50/60Hz |
|||||||||
|
电压·频率容许变动范围 |
电压：±15% 频率：±5% |
||||||||||
|
输入电流（A） |
3.4 |
5.0 |
5.8 |
10.5 |
15 |
20.5 |
26 |
35 |
38 |
46 |
|
|
冷却散热系统 |
强制风冷 |
||||||||||
|
项目 |
规格 |
||||||||||
|
型号S3900E-4T□□□G/P |
30 |
37 |
45 |
55 |
75 |
90 |
110 |
132 |
160 |
185 |
|
|
输出 |
适用马达输出功率（kW） |
30 |
37 |
45 |
55 |
75 |
90 |
110 |
132 |
160 |
185 |
|
适用马达输出功率（HP） |
40 |
50 |
60 |
74 |
100 |
120 |
147 |
176 |
214 |
247 |
|
|
输出额定容量（kVA） |
45.7 |
57.1 |
68.6 |
83.8 |
114.3 |
134 |
160 |
191 |
229 |
259 |
|
|
输出额定电流（A） |
60 |
75 |
90 |
110 |
152 |
176 |
210 |
253 |
304 |
340 |
|
|
(75) |
(85) |
(110) |
(152) |
(176) |
(210) |
(253) |
(304) |
(340) |
(377) |
||
|
输出频率范围 |
0～500Hz |
||||||||||
|
过负载能力 |
G型机：输出电流为150%额定电流能运行60秒； P型机：输出电流为120%额定电流能运行60秒 |
||||||||||
|
输出电压 |
对应输入电源 |
||||||||||
|
输入 |
相数·电压·频率 |
三相·380-460V ·50/60Hz |
|||||||||
|
电压·频率容许变动范围 |
电压：±15% 频率：±5% |
||||||||||
|
输入电流（A） |
62 |
76 |
92 |
113 |
157 |
180 |
214 |
256 |
308 |
345 |
|
|
冷却散热系统 |
强制风冷 |
||||||||||
三相440V系列
|
项目 |
规格 |
|||||||||
|
型号S3900E-4T□□□G/P |
200 |
220 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
|
|
输出 |
适用马达输出功率（kW） |
200 |
220 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
|
适用马达输出功率（HP） |
267 |
294 |
334 |
374 |
420 |
470 |
530 |
600 |
660 |
|
|
输出额定容量（kVA） |
290 |
316 |
358 |
396 |
445 |
500 |
565 |
630 |
700 |
|
|
输出额定电流（A） |
377 |
426 |
465 |
520 |
585 |
650 |
725 |
820 |
860 |
|
|
(426) |
(465) |
(520) |
(585) |
(650) |
(725) |
(820) |
(860) |
|||
|
输出频率范围 |
0～500Hz |
|||||||||
|
过负载能力 |
G型机：输出电流为150%额定电流能运行60秒； P型机：输出电流为120%额定电流能运行60秒 |
|||||||||
|
输出电压 |
对应输入电源 |
|||||||||
|
输入 |
相数·电压·频率 |
三相·380-460V ·50/60Hz |
||||||||
|
电压·频率容许变动范围 |
电压：±15% 频率：±5% |
|||||||||
|
输入电流（A） |
382 |
430 |
470 |
525 |
590 |
655 |
730 |
825 |
865 |
|
|
冷却散热系统 |

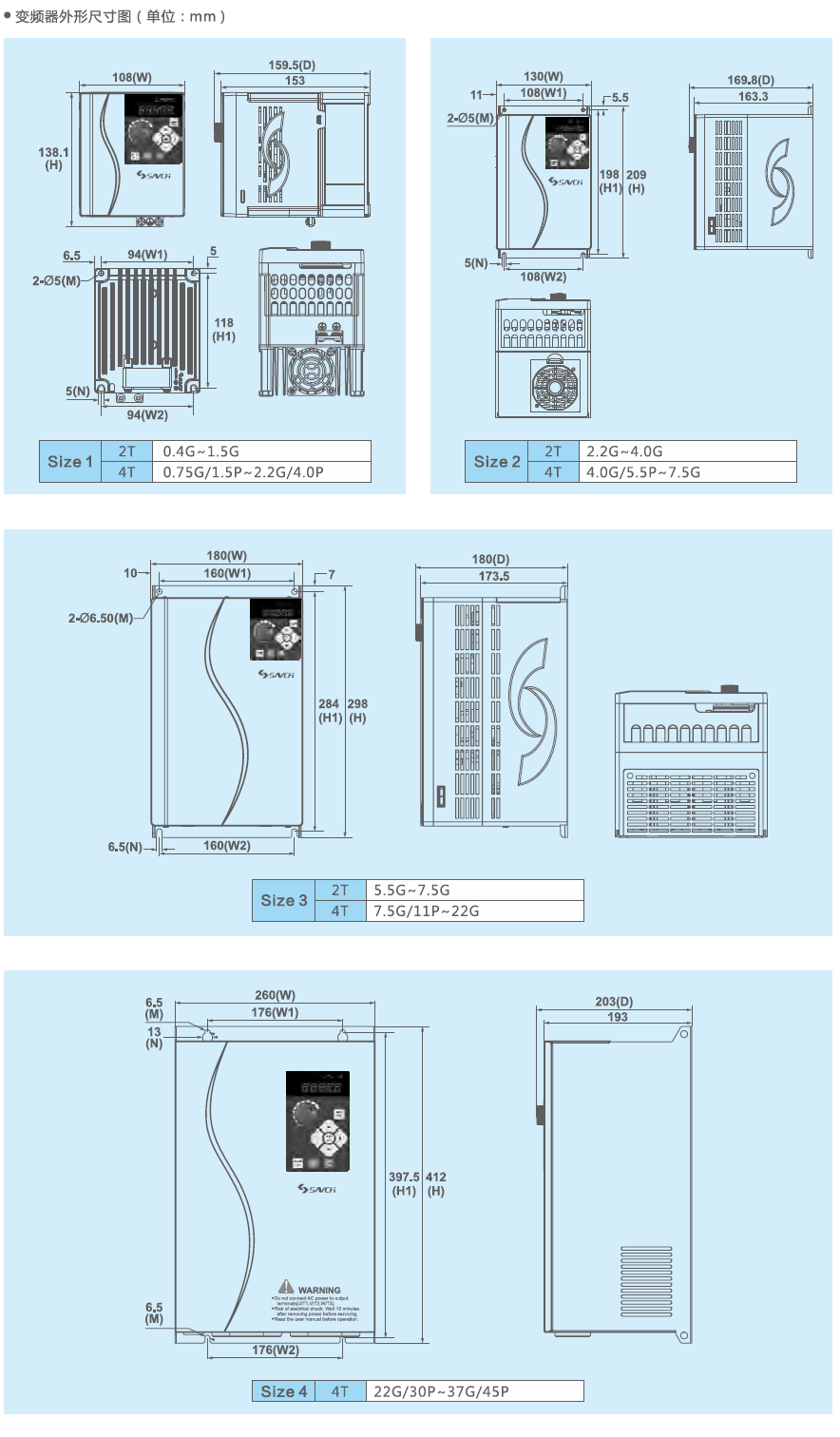

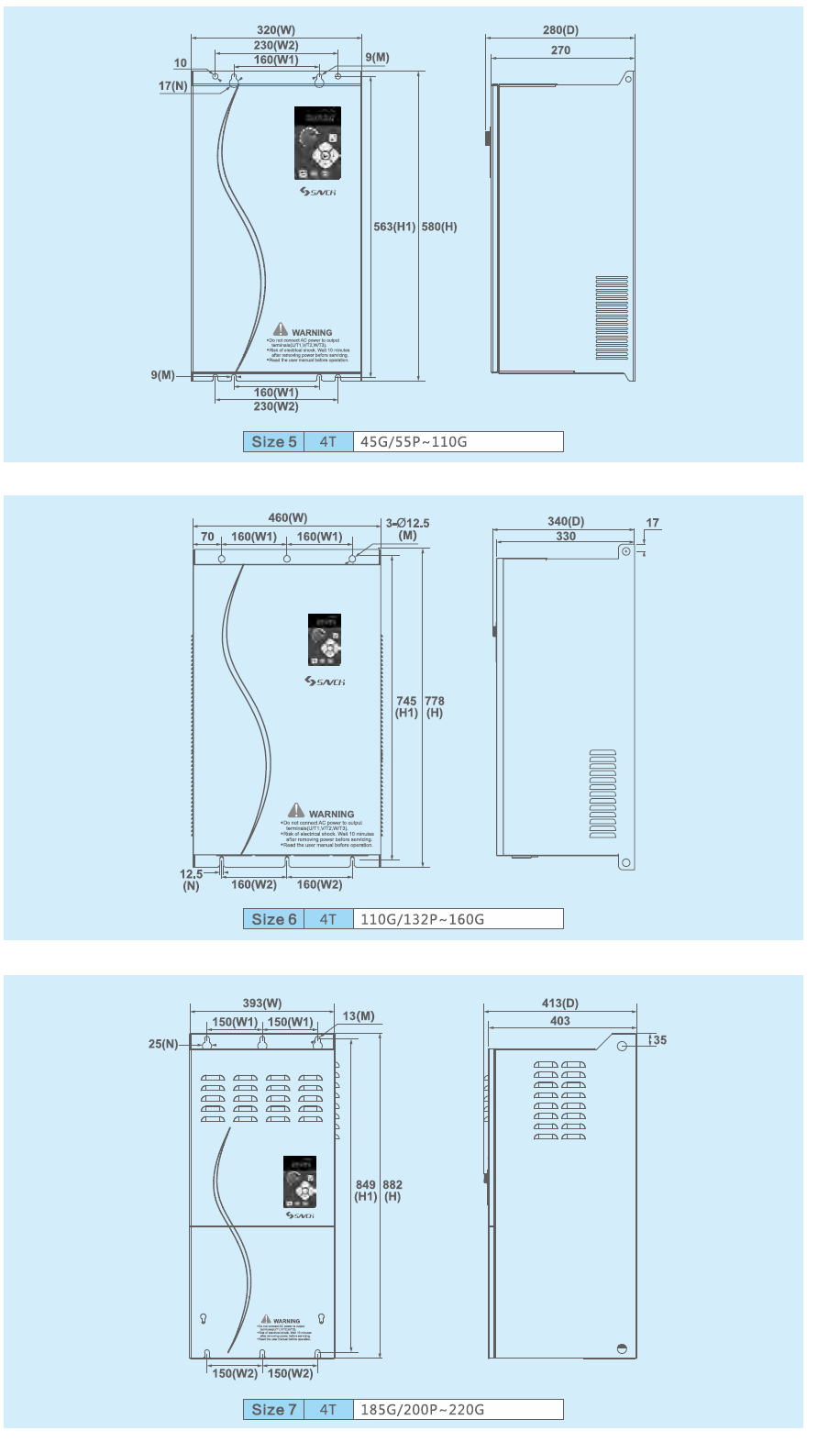

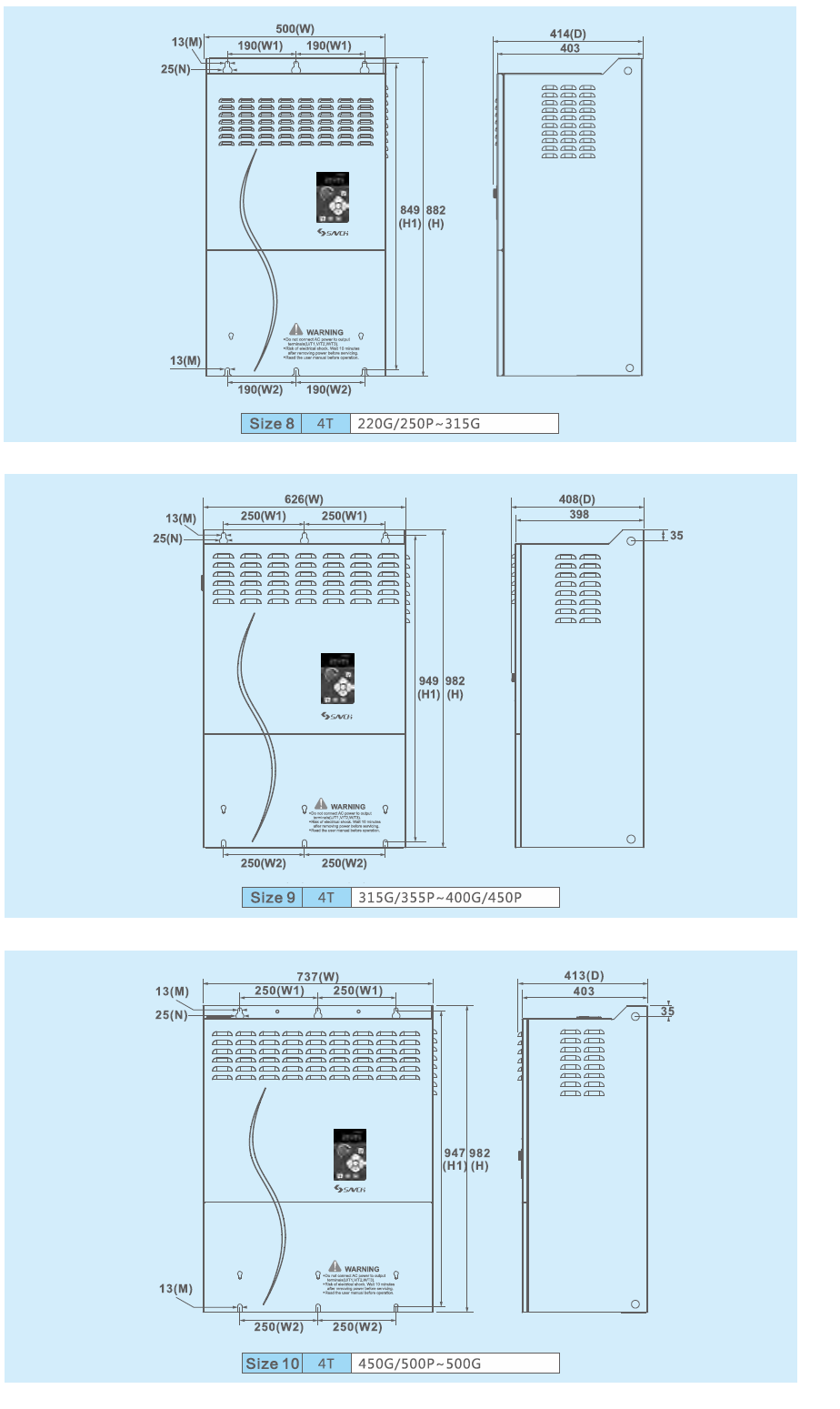

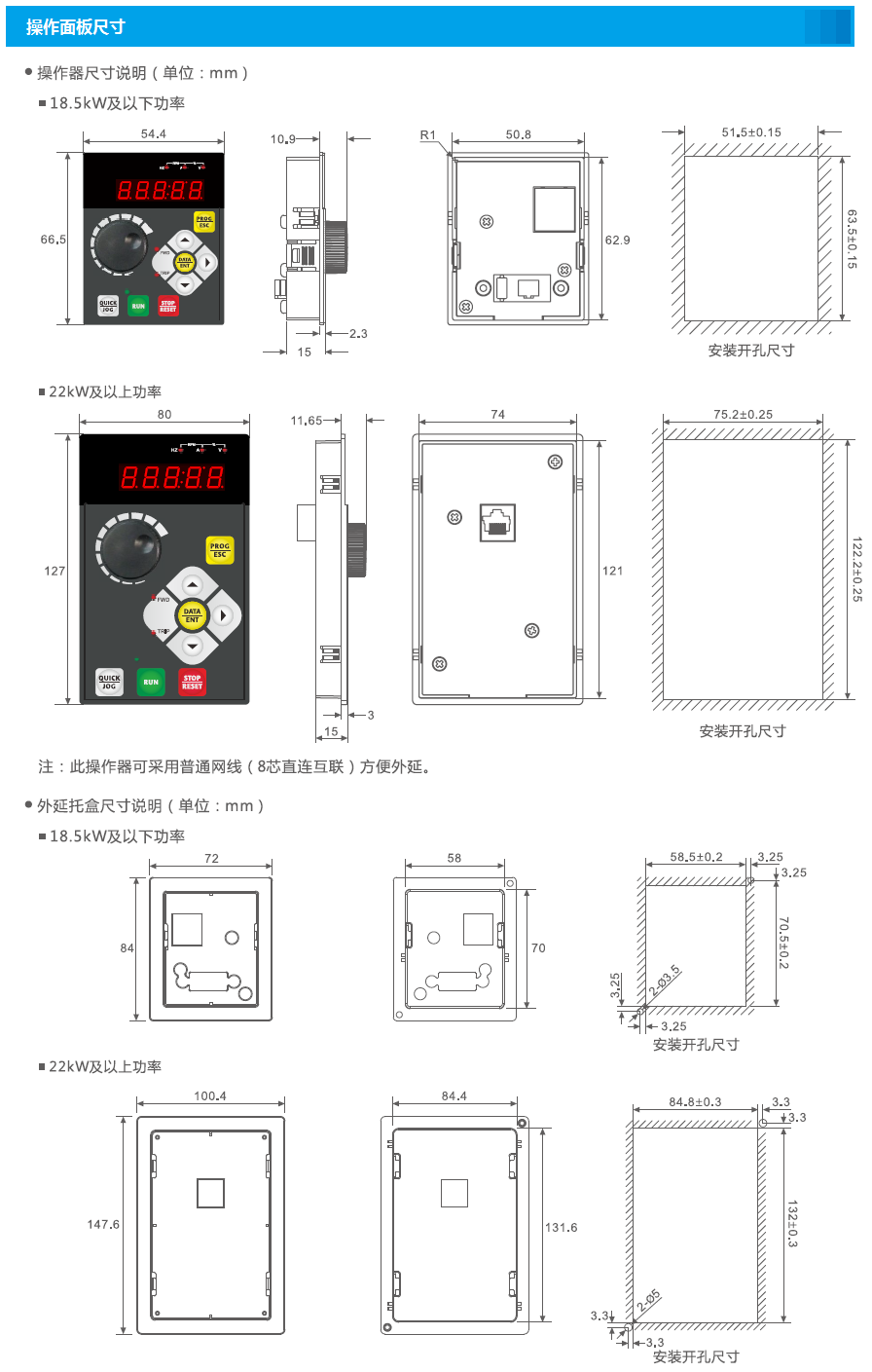

强制风冷 |
|||||||||
