通用矢量型（IM）（S3900A）
额定电压：单相220V/三相220V/三相440V
功率范围：0.4~500kW
频率范围：0~500Hz（可设置3200Hz）
单相/三相220V系列
|
型号S3900A-2T□□□G |
0.4 |
0.75 |
1.5 |
2.2 |
4.0 |
5.5 |
7.5 |
||||||
|
输出 |
适用马达输出功率（kW） |
0.4 |
0.75 |
1.5 |
2.2 |
4.0 |
5.5 |
7.5 |
|||||
|
适用马达输出功率（HP） |
0.5 |
1 |
2 |
3 |
5.4 |
7.4 |
10 |
||||||
|
输出额定容量（kVA） |
1.1 |
1.5 |
2.7 |
3.7 |
6.5 |
9.5 |
12.2 |
||||||
|
输出额定电流（A） |
2.3 |
4.0 |
7.0 |
9.6 |
17 |
25 |
32 |
||||||
|
输出频率范围 |
0～500Hz |
||||||||||||
|
过负载能力 |
输出电流为150%额定电流能运行60秒 |
||||||||||||
|
输出电压 |
对应输入电源 |
||||||||||||
|
输入 |
相数·电压·频率 |
单相/三相. 200-240V. 50/60Hz |
|||||||||||
|
电压·频率容许变动范围 |
电压：±15% 频率：±5% |
||||||||||||
|
额定输入电流（A） |
单相 |
5.4 |
8.2 |
14.2 |
23 |
不支持单相输入 |
|||||||
|
三相 |
3.1 |
5.0 |
7.7 |
11.1 |
22.2 |
31.5 |
42.7 |
||||||
|
冷却散热系统 |
强制风冷 |
||||||||||||
三相440V系列
|
项目 |
规格 |
||||||||||
|
型号S3900A-4T□□□G/P |
0.75 |
1.5 |
2.2 |
4.0 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
|
|
输 出 |
适用马达输出功率（kW） |
0.75 |
1.5 |
2.2 |
4.0 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
|
适用马达输出功率（HP） |
1 |
2 |
3 |
5.4 |
7.4 |
10 |
14.7 |
20 |
24.7 |
29.4 |
|
|
输出额定容量（kVA） |
1.9 |
2.9 |
3.9 |
6.9 |
9.9 |
13 |
19.1 |
24.4 |
28.2 |
34.3 |
|
|
输出额定电流（A） |
2.5 |
3.8 |
5.1 |
9 |
13 |
17 |
25 |
32 |
37 |
45 |
|
|
(3.2) |
(4.7) |
(6.5) |
(11.8) |
(15) |
(21.7) |
(28.5) |
(35.4) |
(42) |
(60) |
||
|
输出频率范围 |
0～500Hz |
||||||||||
|
过负载能力 |
G型机：输出电流为150%额定电流能运行60秒； P型机：输出电流为120%额定电流能运行60秒 |
||||||||||
|
输出电压 |
对应输入电源 |
||||||||||
|
输 入 |
相数·电压·频率 |
三相·380-460V ·50/60Hz |
|||||||||
|
电压·频率容许变动范围 |
电压：±15% 频率：±5% |
||||||||||
|
输入电流（A） |
3.4 |
5.0 |
5.8 |
10.5 |
15 |
20.5 |
26 |
35 |
38 |
46 |
|
|
冷却散热系统 |
强制风冷 |
||||||||||
|
项目 |
规格 |
||||||||||
|
型号S3900A-4T□□□G/P |
30 |
37 |
45 |
55 |
75 |
90 |
110 |
132 |
160 |
185 |
|
|
输出 |
适用马达输出功率（kW） |
30 |
37 |
45 |
55 |
75 |
90 |
110 |
132 |
160 |
185 |
|
适用马达输出功率（HP） |
40 |
50 |
60 |
74 |
100 |
120 |
147 |
176 |
214 |
247 |
|
|
输出额定容量（kVA） |
45.7 |
57.1 |
68.6 |
83.8 |
114.3 |
134 |
160 |
191 |
229 |
259 |
|
|
输出额定电流（A） |
60 |
75 |
90 |
110 |
152 |
176 |
210 |
253 |
304 |
340 |
|
|
(75) |
(85) |
(110) |
(152) |
(176) |
(210) |
(253) |
(304) |
(340) |
(377) |
||
|
输出频率范围 |
0～500Hz |
||||||||||
|
过负载能力 |
G型机：输出电流为150%额定电流能运行60秒； P型机：输出电流为120%额定电流能运行60秒 |
||||||||||
|
输出电压 |
对应输入电源 |
||||||||||
|
输入 |
相数·电压·频率 |
三相·380-460V ·50/60Hz |
|||||||||
|
电压·频率容许变动范围 |
电压：±15% 频率：±5% |
||||||||||
|
输入电流（A） |
62 |
76 |
92 |
113 |
157 |
180 |
214 |
256 |
308 |
345 |
|
|
冷却散热系统 |
强制风冷 |
||||||||||
三相440V系列
|
项目 |
规格 |
|||||||||
|
型号S3900A-4T□□□G/P |
200 |
220 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
|
|
输出 |
适用马达输出功率（kW） |
200 |
220 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
|
适用马达输出功率（HP） |
267 |
294 |
334 |
374 |
420 |
470 |
530 |
600 |
660 |
|
|
输出额定容量（kVA） |
290 |
316 |
358 |
396 |
445 |
500 |
565 |
630 |
700 |
|
|
输出额定电流（A） |
377 |
426 |
465 |
520 |
585 |
650 |
725 |
820 |
860 |
|
|
(426) |
(465) |
(520) |
(585) |
(650) |
(725) |
(820) |
(860) |
|||
|
输出频率范围 |
0～500Hz |
|||||||||
|
过负载能力 |
G型机：输出电流为150%额定电流能运行60秒； P型机：输出电流为120%额定电流能运行60秒 |
|||||||||
|
输出电压 |
对应输入电源 |
|||||||||
|
输入 |
相数·电压·频率 |
三相·380-460V ·50/60Hz |
||||||||
|
电压·频率容许变动范围 |
电压：±15% 频率：±5% |
|||||||||
|
输入电流（A） |
382 |
430 |
470 |
525 |
590 |
655 |
730 |
825 |
865 |
|
|
冷却散热系统 |
强制风冷 |
|||||||||
|
规格 |
W |
W1 |
W2 |
H |
H1 |
D |
M |
N |
图示 |
|
S3900A-2T0.4G |
108 |
94 |
94 |
138.1 |
118 |
159.5 |
5 |
5 |
Size 1 |
|
S3900A-2T0.75G |
|||||||||
|
S3900A-2T1.5G |
|||||||||
|
S3900A-4T0.75G/1.5P |
|||||||||
|
S3900A-4T1.5G/2.2P |
|||||||||
|
S3900A-4T2.2G/4.0P |
|||||||||
|
S3900A-2T2.2G |
130 |
108 |
108 |
209 |
198 |
169.8 |
5 |
5 |
Size 2 |
|
S3900A-2T4.0G |
|||||||||
|
S3900A-4T4.0G/5.5P |
|||||||||
|
S3900A-4T5.5G/7.5P |
|||||||||
|
S3900A-4T7.5G |
|||||||||
|
S3900A-4T7.5G/11P |
140 |
122 |
122 |
260 |
248 |
176.6 |
6 |
6 |
Size 3A |
|
S3900A-4T11G/15P |
|||||||||
|
S3900A-2T5.5G |
180 |
160 |
160 |
298 |
284 |
180 |
6.5 |
6.5 |
Size 3 |
|
S3900A-2T7.5G |
|||||||||
|
S3900A-4T7.5G/11P |
|||||||||
|
S3900A-4T11G/15P |
|||||||||
|
S3900A-4T15G/18.5P |
|||||||||
|
S3900A-4T18.5G/22P |
|||||||||
|
S3900A-4T22G |
|||||||||
|
S3900A-4T22G/30P |
260 |
176 |
176 |
412 |
397.5 |
203 |
6.5 |
13 |
Size 4 |
|
S3900A-4T30G/37P |
|||||||||
|
S3900A-4T37G/45P |
|||||||||
|
S3900A-4T45G/55P |
305 |
160 |
- |
460 |
442 |
243 |
7 |
14 |
Size 5A |
|
S3900A-4T45G/55P |
320 |
160 |
230 |
580 |
563 |
280 |
9 |
17 |
Size 5 |
|
S3900A-4T55G/75P |
|||||||||
|
S3900A-4T75G/90P |
|||||||||
|
S3900A-4T90G/110P |
|||||||||
|
S3900A-4T110G |
|||||||||
|
S3900A-4T110G/132P |
380 |
160 |
- |
724.2 |
694 |
330.5 |
12 |
22 |
Size 6A |
|
S3900A-4T132G/160P |
|||||||||
|
S3900A-4T160G |
|||||||||
|
S3900A-4T110G/132P |
460 |
160 |
160 |
778 |
745 |
340 |
12.5 |
12.5 |
Size 6 |
|
S3900A-4T132G/160P |
|||||||||
|
S3900A-4T160G |
|||||||||
|
S3900A-4T185G/200P |
450 |
160 |
160 |
780 |
746 |
385 |
12 |
25 |
Size 7A |
|
S3900A-4T200G/220P |
|||||||||
|
S3900A-4T185G/200P |
393 |
150 |
150 |
882 |
849 |
413 |
13 |
25 |
Size 7 |
|
S3900A-4T200G/220P |
|||||||||
|
S3900A-4T220G |
|||||||||
|
S3900A-4T220G/250P |
500 |
190 |
190 |
882 |
849 |
414 |
13 |
25 |
Size 8 |
|
S3900A-4T250G/280P |
|||||||||
|
S3900A-4T280G/315P |
|||||||||
|
S3900A-4T315G |
|||||||||
|
S3900A-4T315G/355P |
626 |
250 |
250 |
982 |
949 |
408 |
13 |
25 |
Size 9 |
|
S3900A-4T355G/400P |
|||||||||
|
S3900A-4T400G/450P |
|||||||||
|
S3900A-4T450G/500P |
737 |
250 |
250 |
982 |
947 |
413 |
13 |
25 |
Size 10 |
|
S3900A-4T500G |
5.2 变频器外形尺寸图

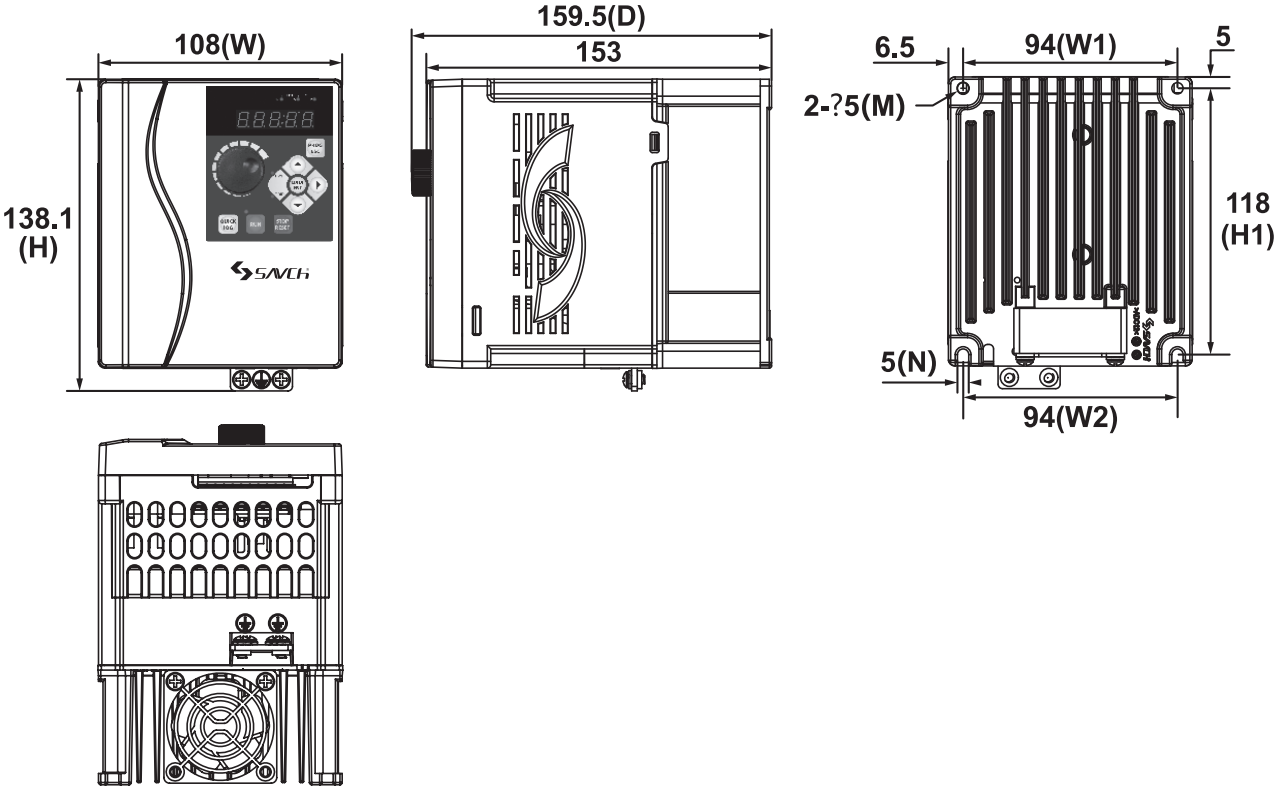

Size 1 单位：mm
|
S3900A-2T0.4G~2T1.5G S3900A-4T0.75G/1.5P~4T2.2G/4.0P
|

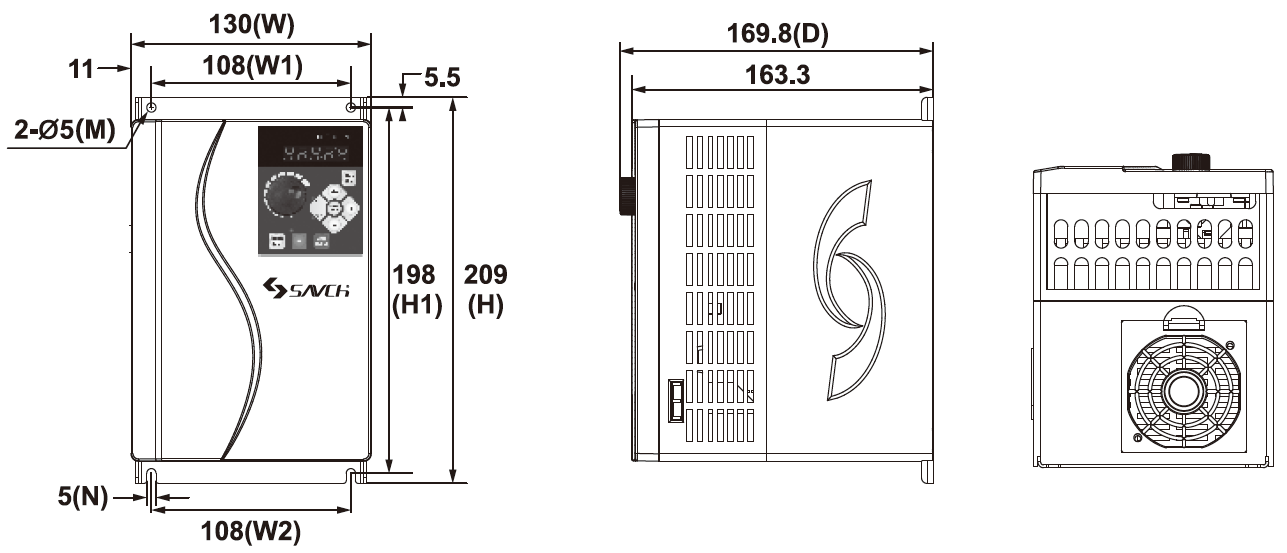

Size 2 单位：mm
|
S3900A-2T2.2G~2T4.0G S3900A-4T4.0G/5.5P~4T7.5G
|

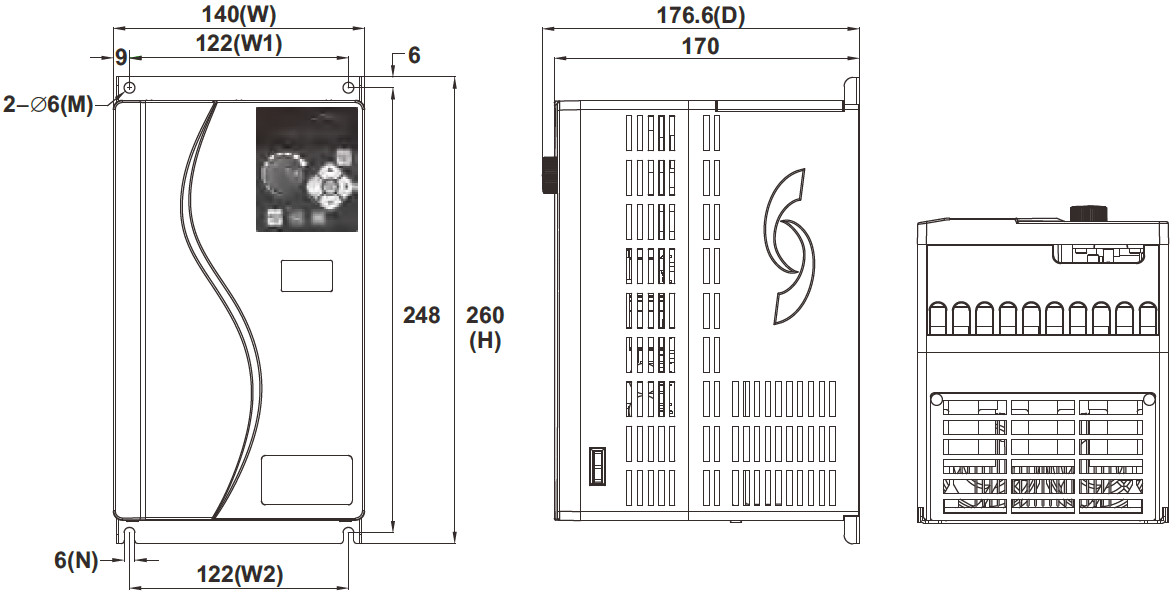

Size 3A 单位：mm
|
S3900A-4T7.5G/11P~4T11G/15P
|

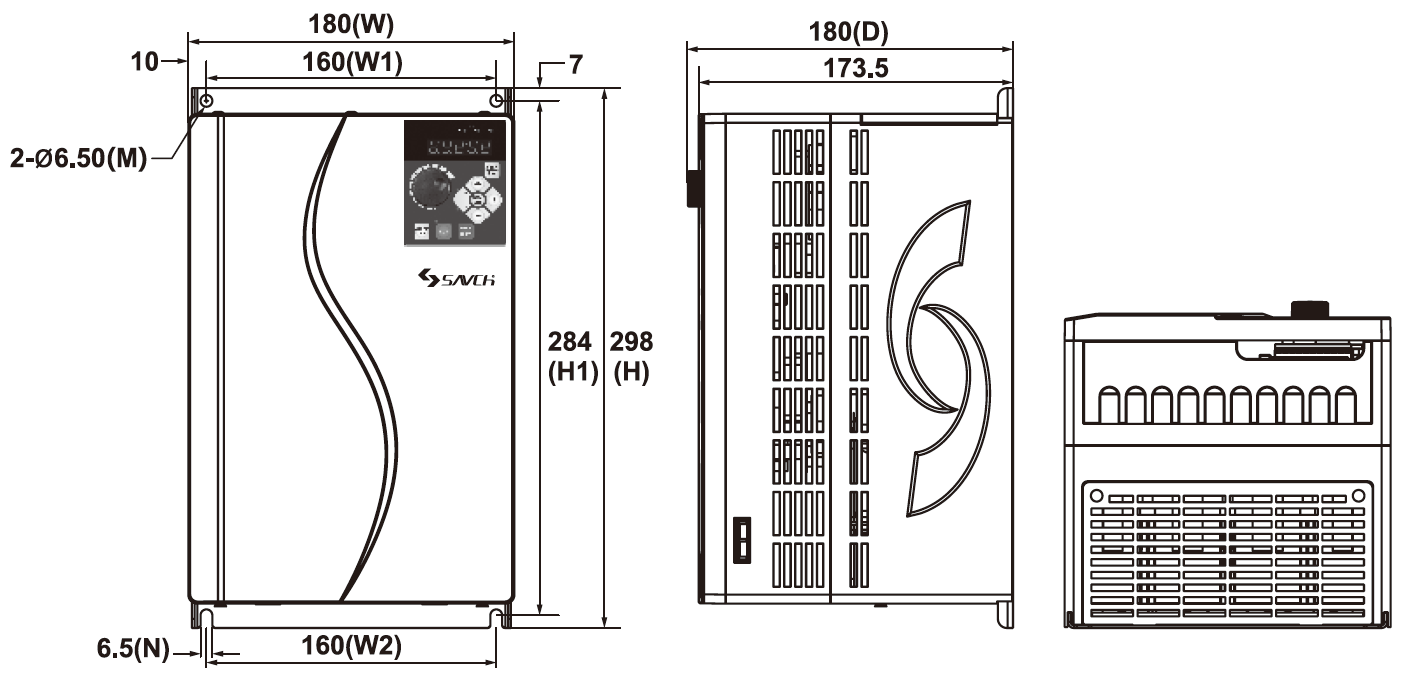

Size 3 单位：mm
|
S3900A-2T5.5G~2T7.5G S3900A-4T7.5G/11P~4T22G
|

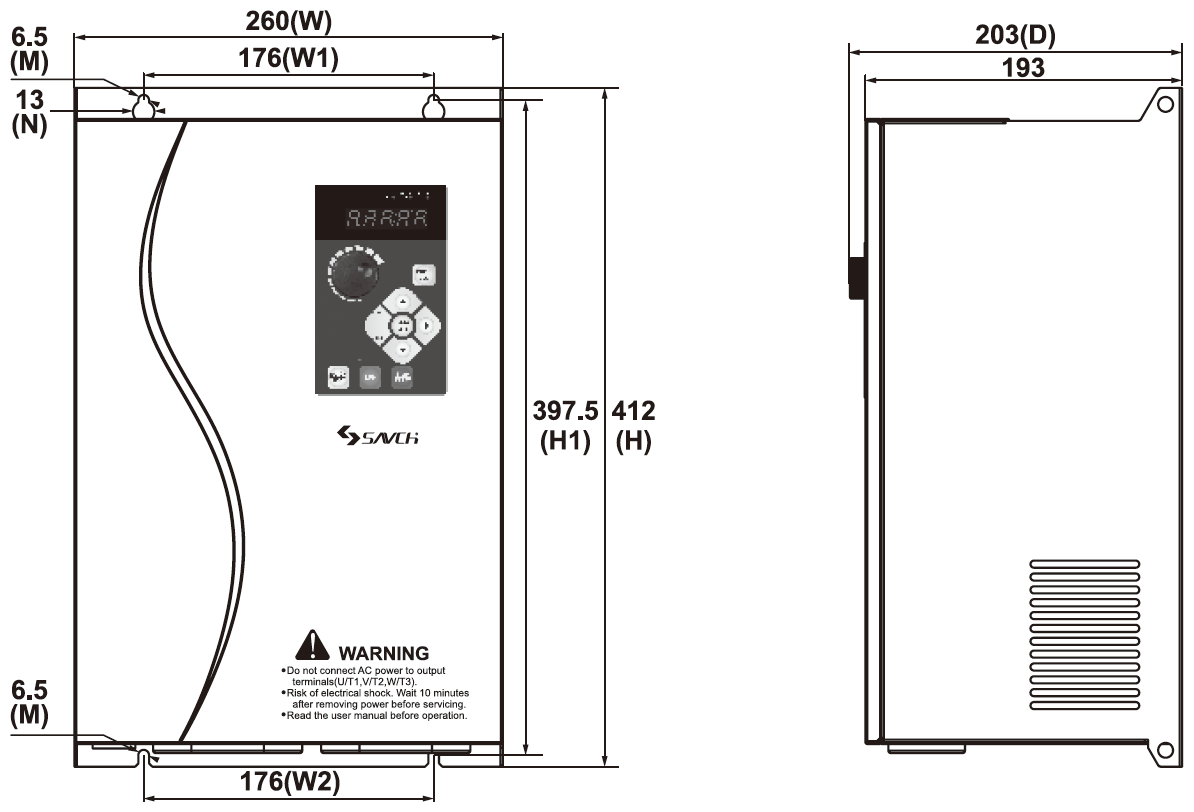

Size 4 单位：mm
|
S3900A-4T22G/30P~4T37G/45P
|

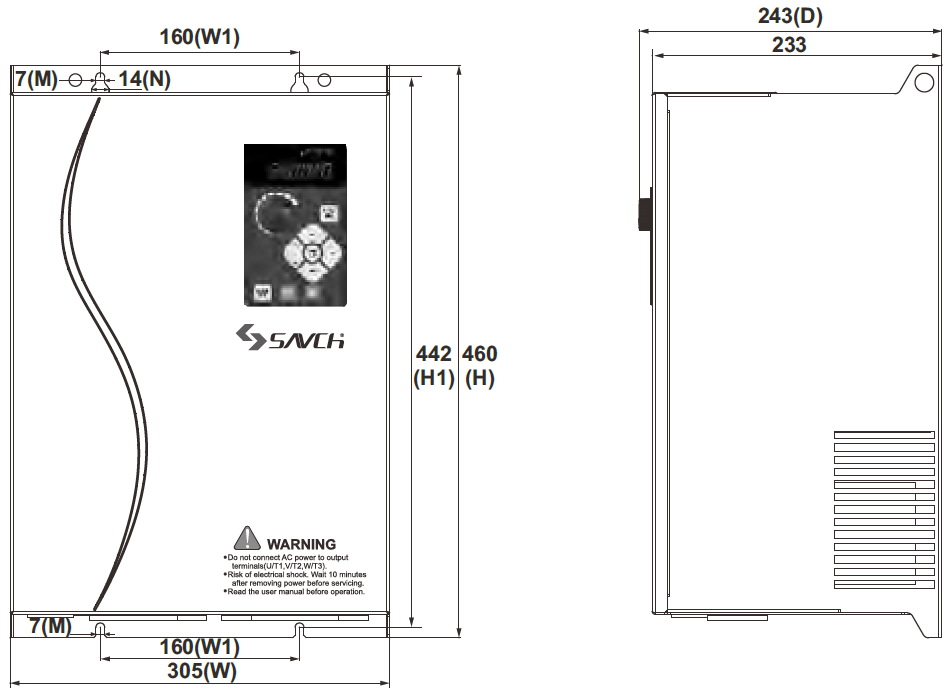

Size 5A 单位：mm
|
S3900A-4T45G/55P
|

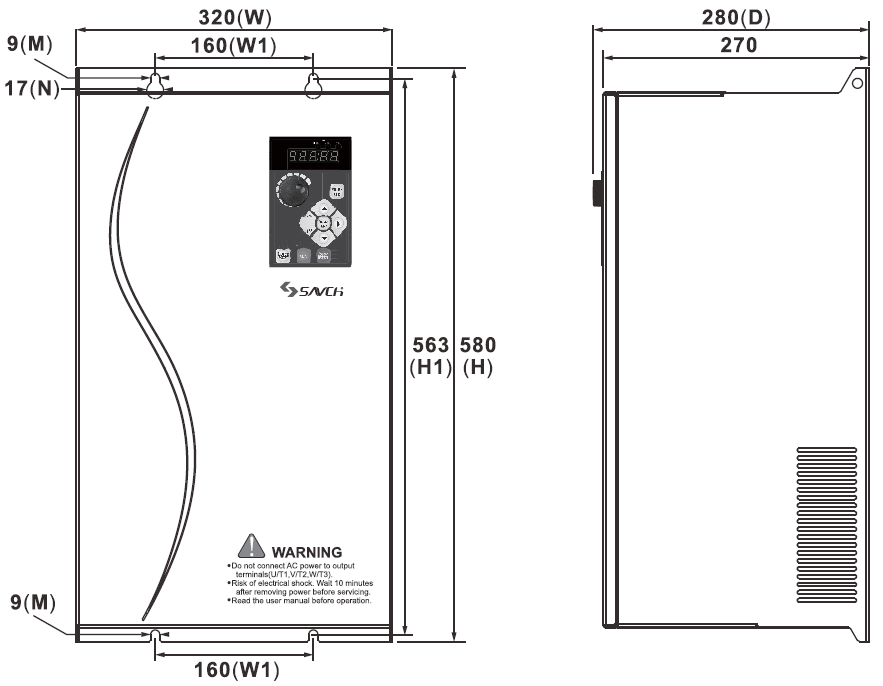

Size 5 单位：mm
|
S3900A-4T45G/55P~4T110G
|

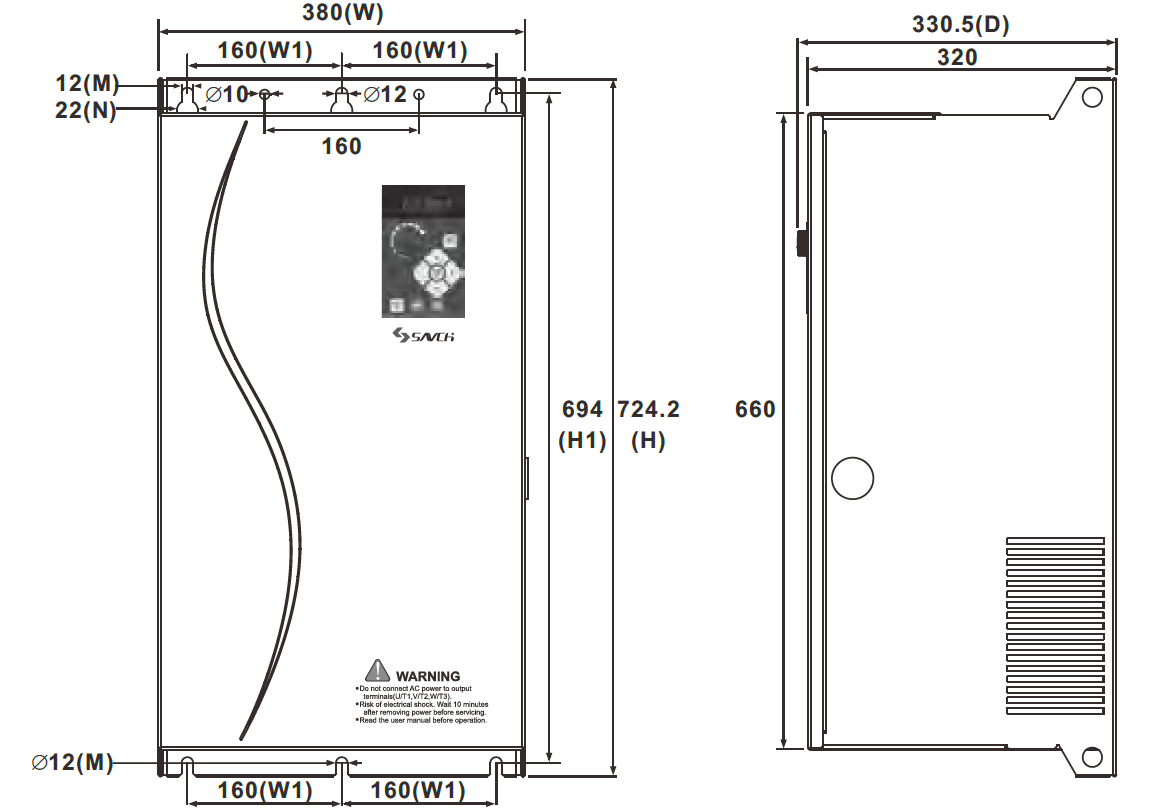

Size 6A 单位：mm
|
S3900A-4T110G/132P~4T160G
|
Size 6 单位：mm
|
S3900A-4T110G/132P~4T160G
|

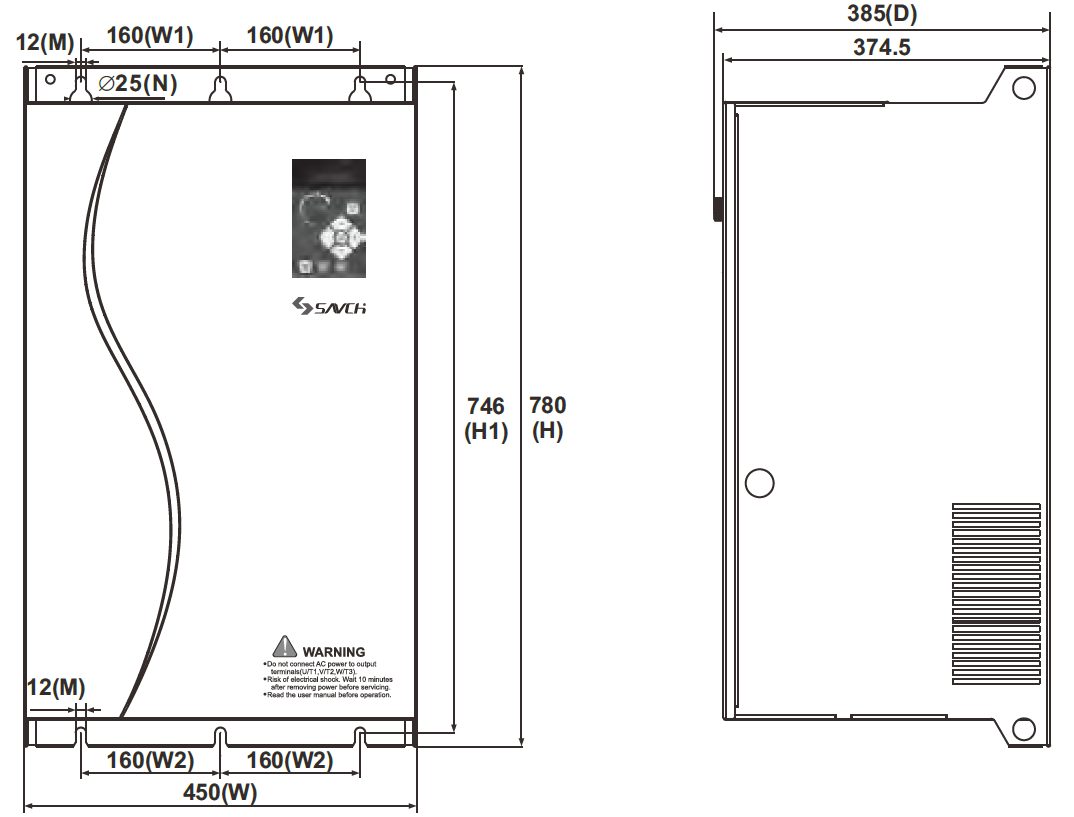

Size 7A 单位：mm
|
S3900A-4T185G/200P~4T200G/220P
|

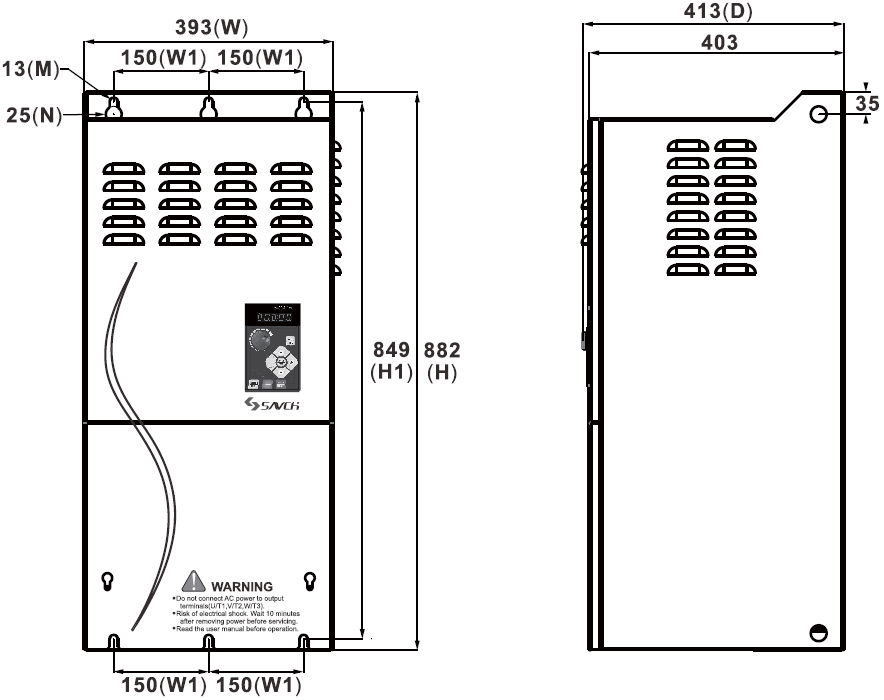

Size 7 单位：mm
|
S3900A-4T185G/200P~4T220G
|

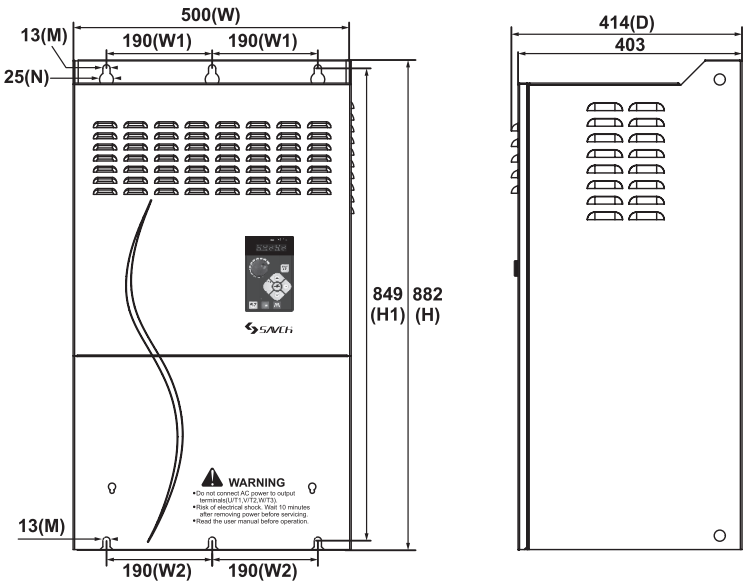

Size 8 单位：mm
|
S3900A-4T220G/250P~4T315G
|

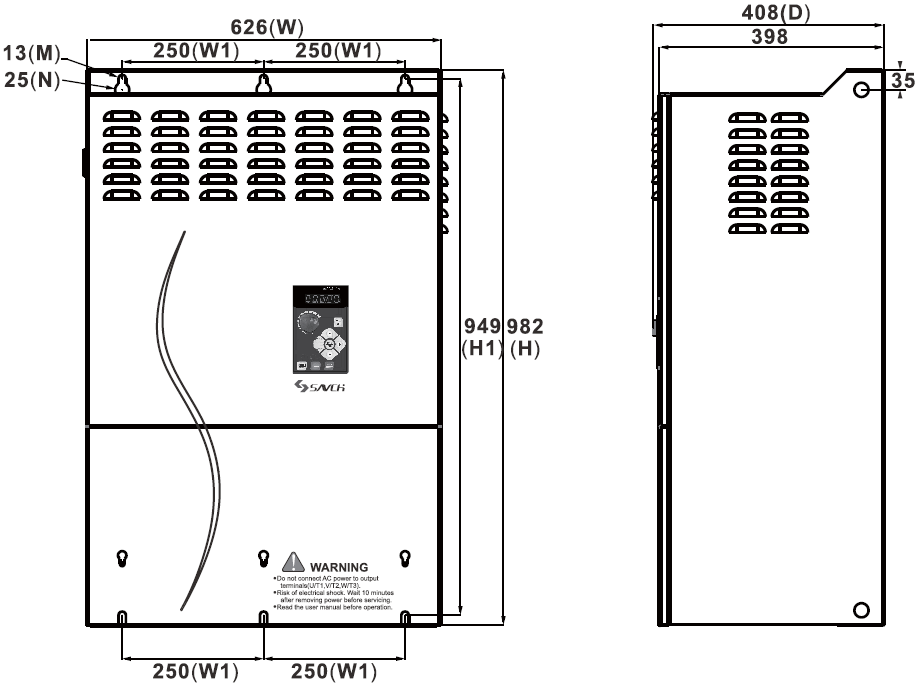

Size 9 单位：mm
|
S3900A-4T315G/355P~4T400G/450P
|

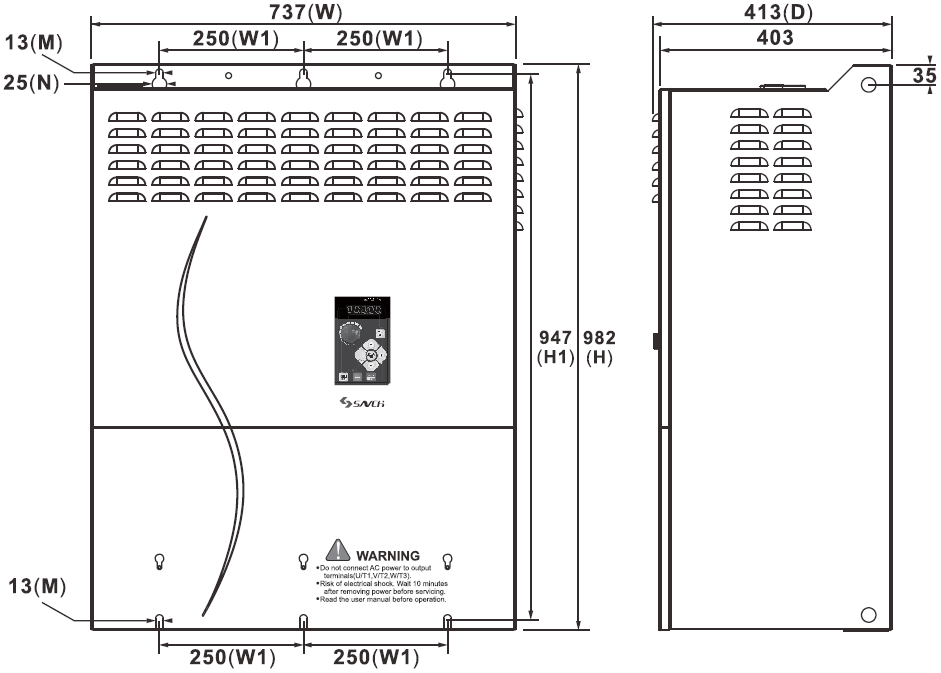

Size 10 单位：mm
|
S3900A-4T450G/500P~4T500G
|
