DVP-20PM系列

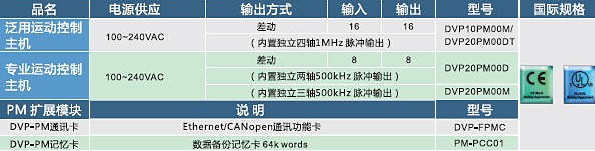

| DVP-10/20PM系列 | |||||
| 品名 | 型号 | 输入 | 输出 | 输出方式 | 电源供应 |
| 通用运动控制主机 | DVP10PMOOM | 16 | 16 | 差动 | 100~240VAc |
| (内置独立四轴 1MHz 脉冲输出) | |||||
| 专业运动控制主机 | DVP20PMOODT | 8 | 8 | 差动 | 100~240VAC |
| DVP20PMOOD | (内置独立两轴 500kHz 脉冲输出) | ||||
| DVP20PMOOM | (内置独立三轴 500kHz 脉冲输出) | ||||
| PM扩展模块 | 型号 | 说明 | |||
| DVP- PM 通讯卡 | DVP-FPMC | Ethernet/CANopen 通讯功能卡 | |||
| 基本指令执行时间 | 0.13 us | ||||
| Mov 指令执行时间 | 3.74us | ||||
产品特色
专业运动控制
DVP20PM00D/M
兼容G-code/ M-code，3轴直线/ 圆弧/ 螺旋插补运动控制
支持电子凸轮功能 (2048点) 及飞剪、追剪应用，是运动控制主机，也是扩展模块
- 16点I/O 主机，可扩展I/O 至512 点
- 程序容量：64k steps / 数据寄存器：10k words
- 内建RS-232与RS-485通讯端口，兼容标准MODBUS ASCII/RTU通讯协议
运动控制功能
- 内建A/B相差动讯号输出：2组 (DVP20PM00D) / 3组 (DVP20PM00M)，差动输出频率500kHz
- 支持手摇轮直接输入
- 单轴运动控制功能 (1段速、2段速、手摇轮输入)
- 电子齿轮功能
应用领域
三轴伺服定位控制、雕刻机、高速绕线机、半导体设备黏晶机
技术规格
| 工业网络转换器 | ||||||||
| 品名 | 型号 | 说明 | ||||||
| 转换器 | IFD6500 | USB/RS-485 转换器 | ||||||
| IFD6503 | USB/CAN 转换器 | |||||||
| IFD6530 | USB/RS-485 转换器 | |||||||
| IFD9506 | EtherNet/IP、Modbus TCPJRS-232、RS-485 转换器 | |||||||
| IFD9502 | DeviceNet/RS-232，RS-485 转换器 | |||||||
| IFD9503 | CANopen/RS-232，RS-485 转换器 | |||||||
| IFD8500-A | RS-232至 RS-485/RS-422 通讯转换模块，隔离型 | |||||||
| IFD8510-A | RS-485/RS-422 信号再生器，隔离型 | |||||||
| IFD8520 | RS-485/RS-422至RS-232 可定址通讯转换模块，隔离型 | |||||||
| IFD8540 | 蓝牙/RS-485 通讯转换器 | |||||||
| 品名 | 型号 | 说明 | 规格 | 适用产品/模块 | |
| 长度 | 接头/端子台 | ||||
| 运动控制电缆网络通讯电缆 | UC CMC003 01A | CANopen 通讯连接电绩 | 0.3m | RJ45 | DVPCOPM-SL DWP10MC11T DVP15MC11T DWP15MC11T-06 DVPCPO2-H2 TAP CNO3 |
| UC CMC005-01A | 0.5m | ||||
| UC CMC010-01A | 1m | ||||
| UC CMC015-01A | 1.5m | ||||
| UC-CMCO20-01A | 2m | ||||
| UC CMC030-01A | 3m | ||||
| UC CMC050 01A | 5m | ||||
| UC CMC100-01A | 10m | ||||
| UC CMC200 01A | 20 m | ||||
| UC EMC003-02C | EtherCAT 通讯连接电统(高抗干扰) | 0.3m | RJ45 | DVP50MC11T DVP50MC11T-06 |
|
| UC EMC005 02C | 0.5m | ||||
| UC EMC010-02C | 1m | ||||
| UC-EMCO20-02C | 2m | ||||
| UC EMC050 02C | 5m | ||||
| UC EMC100-02C | 10m | ||||
| UC EMC200-02C | 20m | ||||
| UC EMC003 02B | EtherCAT 通讯连接电统 | 03m | RJ45 | ||
| UC EMC005-02B | 0.5m | ||||
| UC EMC010 02B | 1m | ||||
| UC-EMCO20-02B | 2m | ||||
| UC EMC030-02B | 3m | ||||
| UC EMC050-02B | 5m | ||||
| UC EMC100 02B | 10m | ||||
| 网络通讯,电缆 | UC DNO12 02A | DevlceNet/CANopen 通讯连接电统(主线-粗) | 使用者自定单为米最长305米 | - | DeviceNet/CANopen 相关机种 |
| UC DN012 02A | DeviceNet/CANopen 通讯连接电统(支线-细) | - | |||
| 配线模块 | UB-10 0R16A | DVP32SN 输出模块之配线模块 | - | 16 点继电器输出，牛角座 | DWP32SN11TN |
| UB-10 0T32A | DWP32SN 输出模块之配线模块 | - | 32 点品体管输出，牛角座 | DVP32SN11TN | |
| 0B-101032A | DWP32SMI 数字输入惯块之配线模块 | - | 32 点输入，牛角座 | DVP32SM11TN | |
| 转接头 | UN 03EN 04A | RJ45 转接头 | - | - | - |
| 周边和配件 | 数据备份行储器(OWP-EH3 系列专用) | DVP 512FM | |||
| 数据备份存储器(DVP-ES2 系列专用) | DVP E64FM | ||||
| 数据备份行储器 (64k words) | DWPPCCO1 | ||||
| 数据备份存储器(TP 系列专用) | TP-PCC01 | ||||
| 计算机(g PIn & 25 PIn D Sub] 与PLC通讯连接线，1.5公尺 | DWPACAB215 | ||||
| 计算机(g Pin & 25 PIn D-Sub] 与PLC通讯连接线，3公尺 | DVPACAB230 | ||||
| 支持 4种 RS-485 连接线 | ADP485 01 | ||||
| ADP485-01与ASDA-A 系列同服通讯连接钱 | ADPCAB03A | ||||
| ADP485-01与ASDA-B 系列同服通讯连接线 | ADPCAB03B | ||||
| DVP-ESJEX 系列Wo 扩展机延长钱，30 公分 | DVPACAB403 | ||||
| DVP-EH主机与扩展顺块延长钱，0.7公尺 | DVPACAB4A07 | ||||
| DeviceNet/CANopen 分接意，1分2 | TAP CNO1 | ||||
| DewlceNet/CANopen 分接盒，2分3 | TAP CNO2 | ||||
| DevlceNetJCANopen 分接盒，2分3个RJ45 接头 | TAPCNO3 | ||||
| DVP-EH/SX 主机专用 3.6 电池(非充电电油] | DVPABT01 | ||||
| CANopen 通讯终端电阻端子 (RJ45) | TAP-TR01 | ||||
| TP 程序规划钱 | UCPRG030-10A | ||||
