AH系列扩展模块

AH系列扩展模块

电源模块
型号 输入电源 输出容量 规格
AHPS05-5 A 100 ~ 240 VAC, 50 / 60 Hz 60w ▪ 提供电源给背板上的模块使用
▪ 具备 LED 电源显示灯
▪ 提供外部直流电源信号异常检测接点与触发中断功能
AHPS15-5 A 24 VDC 36w

主背板
型号 插槽 消耗功率（内部） 规 格
AHBP04M1-5 A 4 0.01w ▪ 支持CPU模块
▪ 支持远程I/O通讯模块 (RTU)
▪ 内置背板延伸通讯口
▪ 电源/ CPU / RTU模块不占插槽数量
▪ 支持冗余电源(仅AHBPxxMR1-5 A
AHBP06M1-5 A 6
AHBP08M1-5 A 8
AHBP12M1-5 A 12
AHBP04MR1-5 A 4 0.2w
AHBP06MR1-5 A 6
AHBP08MR1-5 A 8
AHBP00M2-5 A 0 1.41w ▪ 仅支持AHxxEMC-5A安装在CPU槽位上 (不支持标准CPU / RTU模块)
▪ 内置串列通讯口
▪ 电源/ CPU模块不占插槽数量
▪ 不需安装电源模块(仅AHBP00M2-5 A)
AHBP03M2-5 A 3
AHBP05M2-5 A 5
AHBP07M2-5 A 7

延伸背板
型号 插槽 消耗功率（内部） 规 格
AHBP06E1-5 A 6 1.41w  主背板延伸使用
▪ 内置背板延伸通讯口
▪ 电源模块不占插槽数量
▪ 支持冗余延伸通讯口 (仅 AHBPxxER1-5 A)
▪ 支持冗余电源 (仅 AHBPxxER1-5 A)
AHBP08E1-5 A 8
AHBP06ER1-5 A 6 1w
AHBP08ER1-5 A 8



型号 通道数 信号 分辨率 转换时间 端子形式 消耗功率（内部/外部） 规格
AH04PT-5 A 4 2/3/4 线式 RTD 输入
Pt100、Pt1000、
Ni100、Ni1000、
0Ω ~ 300Ω		 0.1 ºC / 0.1 ºF
0.1%
(0 Ω ~ 300 Ω)		 2/4 线式：
150 ms / 通道
3 线式：
300 ms / 通道		 日式
脱落式
端子		 2w / - ▪ 有效分辨率：16 位
▪ 精 准度 :±0.6%
(Full Scale)
▪ 支持热插拔
▪ 信号隔离设计
▪ 具有诊断功能
▪ 具有 PID 计算功能
▪ 模块状态 LED 显示
▪ 支持中断功能
▪ 支持断线侦测功能
▪ AH08PTG-5 A
采全通道隔离设计
AH04TC-5 A 4 热电偶输入
J、K、R、S、T、
E、N、±150mV		 0.1 ºC / 0.1 ºF 200 ms /通道 日式
脱落式
端子		 1.5w / -
AH08TC-5 A 8 热电偶输入
J、K、R、S、T、
E、N、±150mV		 0.1 ºC / 0.1 ºF 200 ms /通 日式
脱落式
端子		 1.5w / -
AH08PTG-5 A 8 2 / 3 / 4 线式 RTD 输入
Pt100、 Pt1000、
Ni100、 Ni1000、
0Ω ~ 300Ω		 0.1 ºC / 0.1 ºF
0.1%
(0 Ω ~ 300 Ω)		 2/4 线式：
20 ms (fast) ~
100 ms (norm al) / 通道
3 线式：200 ms / 通道		 欧式
脱落式
端子		 0.7w / 4w

远程I/O通讯模块
型号 消耗功率（内部/外部） 规格
AHRTU-DNET-5 A 0.75 w / 0.72 w ▪ DeviceNet 远程 IO 通讯模块
▪ ZUI高速度可支持 1 Mbps
▪ 支持 AH 数字 IO 模块 / 模拟 IO 模块 / 温度测量
模块 / AH10SCM		 ▪ 需安装在主背板上
▪ 支持 7 个延伸背板
▪ 具有诊断功能
▪ 模块状态 LED 显示
AHRTU-PFBS-5 A  1.9 w / - ▪ PROFIBUS-DP 远程 IO 通讯模块
▪ ZUI高速度可支持 12 Mbps
▪ 支持 AH 数字 IO 模块 / 模拟 IO 模块 / 温度测量模块
▪ 需安装在主背板上		 ▪ 支持7个延伸背板
▪ 具有诊断功能
▪ 模块状态LED显示
▪ 可配置的IO数据容量：
122 words输入/ 122 words输出
AHRTU-ETHN-5 A 2.2 w / - ▪ EtherNet/IP 远程 IO 通讯模块
▪ 支持 I/O 连线及显性讯息
▪ 连线数 : TCP = 48 ; CIP = 96
▪ RPI: 1 ~ 1,000ms
▪ PPS: 10,000
▪ 250 words / 连线
▪ 支持 AH 数字 IO 模块 / 模拟 IO 模块 / 温度测量模块		  需安装在主背板上
▪ 支持7个延伸背板
▪ 具有诊断功能
▪ 模块状态LED显示
▪ 具有2个Ethernet 通讯口 (支持switch功能)
▪ 可配置的I/O数据容量:
234 words 输入/ 234 words 输



数字模块（输入）
型号 点数 信号 端子形式 消耗功能（内部/外部） 规格 　
AH16AM10N-5 A 16 24 VDC 5 mA 日式脱落式端子 0.1 w / 1.9 w ▪ PNP / NPN 混合模式设计
▪ 支持热插拔
▪ 独 立 LED 状态显示		 　
AH16AM30N-5 A 16 120 ~ 240 VAC 4.5 ~ 9 mA 0.1 w / - 　
AH32AM10N-5 A 32 24 VDC 5 mA 欧式脱落式端子 0.2 w / 3.8 w 　
AH32AM10N-5B 32 24 VDC 5 mA DB37 0.2 w / 3.8 w 　
AH32AM10N-5C 32 24 VDC 5 mA 牛角座 0.2 w / 3.8 w 　
AH64AM10N-5C 64 24 VDC 3.2 mA 0.2 w / 4.9 w  PNP / NPN混合模式设计
▪ 支持热插拔
▪ 独 立LED状态显示(32点)		 　
AH16AR10N-5 A 16 24 VDC 5 mA 日式脱落式端子 0.5 w / 1.9 w ▪ PNP / NPN混合模式设计
▪ 支持热插拔
▪ 独 立LED状态显示
▪ 提供I/O中断功能
▪ 提供上/下沿触发模式设定
▪ 提供 0.1 / 0.5 / 3 / 15 / 20 ms 的
信号延迟时间设定
▪ 提供使用者自定的信号延迟时
间设定 (0.1 ms为单位）		 　




数字模块（混合）
型号 输入点数 输出点数 输入信号 消耗功能（内部/外部） 规格 　
AH16AP11R-5 A 8 8 24 VDC 5 mA Relay 240 VAC / 24 VDC 2 A ▪ PNP / NPN 混合模式设计
▪ 支持热插拔
▪ 独 立 LED 状态显示
▪ 支持主机停止时输出保持功能
AH16AP11T-5 A 8 8 24 VDC 5 mA NPN (Sink) 12 ~ 24 VDC 0.5 A
AH16AP11T-5 A 8 8 24 VDC 5 mA PNP (Source) 12 ~ 24 VDC 0.5 A


数字模块（输出）
型号 点数 信号 端子形式 消耗功率（内部/外部） 规格 　
AH16 AN01R-5 A 16 Relay 240 VAC / 24 VDC 2 A 日式脱落
式端子		 2.1 w /- ▪ 支持热插拔 ▪ 独 立 LED 状态显示 ▪ 支持主机停止时输出保持功能
AH16 AN01T-5 A NPN (Sink) 12 ~ 24 VDC 0.5 A 0.2 w / 0.4 w
AH16 AN01P-5 A PNP (Source) 12 ~ 24 VDC 0.5 A 0.2 w / 0.4 w
AH16 AN01S-5 A TRIAC 120 / 240 VAC 0.5 A 0.6 w /-
AH32 AN02T-5 A 32 NPN (Sink) 12 ~ 24 VDC 0.1 A 欧式脱落 式端子 0.4 w / 0.8 w
AH32 AN02P-5 A PNP (Source) 12 ~ 24 VDC 0.1 A 欧式脱落 式端子
AH32 AN02T-5B NPN (Sink) 12 ~ 24 VDC 0.1 A DB37
AH32 AN02P-5B PNP (Source) 12 ~ 24 VDC 0.1 A DB37
AH32 AN02T-5C NPN (Sink) 12 ~ 24 VDC 0.1 A 牛角座
AH32 AN02P-5C PNP (Source) 12 ~ 24 VDC 0.1
AH64 AN02T-5C 64 NPN (Sink) 12 ~ 24 VDC 0.1 A 0.6 w / 1.5 w ▪ 支持热插拔 ▪ 独立LED状态显示 (32点）
▪ 支持主机停止时输出保持功能
AH64 AN02P-5C 64 PNP (Source) 12 ~ 24 VDC 0.1 A 0.6 w / 1.5 w


模拟模块（输入）
型号 通道数 信号 端子形式 消耗功率（内部/外部） 规格
AH04 AD-5 A 4 0 / 1 V ~ 5 V，±5 V
0 V ~ 10 V，±10 V
0 / 4 mA ~ 20 mA ±20 mA		 日式 脱落式端子 0.35 w / 1 w ▪ 硬件分辨率：16位
▪ 转换时间：150 μs /通道
▪ 基准误差（常温）：电压模式为 ± 0.1% 电流模式为 ± 0.1%
▪ 基准误差（全温度范围）：电压模式为 ± 0.45%电流模式为 ± 0.2%
▪ 线性度误差（常温）：电压模式为 ± 0.07%电流模式为 ± 0.05%
▪ 线性度误差（全温度范围）：电压模式为 ± 0.12%电流模式为 ± 0.23%
▪ 支持热插拔 ▪ 信号隔离设计 ▪ 具有诊断功能 ▪ 模块状态LED显示 ▪ 支持中断功
AH08 AD-5 A 8 0 / 1 V ~ 5 V，±5 V
0 V ~ 10 V，±10 V
0 / 4 mA ~ 20 mA，±20 mA		 欧式 脱落式端子 1.5 w / -
AH08 AD-5B 0 / 1 V ~ 5 V，±5 V
0 V ~ 10 V，±10 V		 日式 脱落式端子 1.9 w /-
AH08 AD-5C 0 / 4 mA ~ 20 mA
，
±20 mA		 日式 脱落式端子 1.6 w /-

模拟模块（输出）
型号 通道数 信号 端子形式 消耗功率（内部/外部） 规格
AH04DA-5 A 4 0 / 1 V ~ 5 V，±5 V 0 V ~ 10 V，±10 V 0 / 4 mA ~ 20 mA 日式 脱落式端子 0.34 w / 2.6 w  硬件分辨率：16位
▪ 转换时间：150 μs/通道
▪ 基准误差（常温）：电压模式为 ± 0.02% 电流模式为 ± 0.06%
▪ 基准误差（全温度范围）：电压模式为 ± 0.04% 电流模式为 ± 0.07%
▪ 线性度误差（常温）：电压模式为 ± 0.004%电流模式为 ± 0.01%
▪ 线性度误差（全温度范围）：电压模式为 ± 0.004%
 电流模式为 ± 0.01%
▪ 支持热插拔 ▪ 信号隔离设计 ▪ 具有诊断功能 ▪ 模块状态LED显示 ▪ 支持中断功能 ▪ 支持主机停止时输出保持功
AH08DA-5 A 8 0 / 1 V ~ 5 V，±5 V
0 V ~ 10 V，±10 V
0 / 4 mA ~ 20 mA		 欧式 脱落式端子 1 w / 5 w
AH08DA-5B 0 / 1 V ~ 5 V，±5 V
0 V ~ 10 V，±10 V		 日式 脱落式端子 0.25 w / 2.2 w
AH08DA-5C 0 / 4 mA ~ 20 mA 日式 脱落式端子 0.25 w / 3.7 w

模拟模块（混合）
型号 通道数 信号 端子形式 消耗功率（内部/外部） 规格
AH06XA-5 A 输入：4   输出：2 输入： 0/1 V ~ 5 V，±5 V 0 V ~ 10 V，±10 V 0/4 mA ~ 20 mA ， ±20 mA                             输出： 0/1 V ~ 5 V，±5 V 0 V ~ 10 V，±10 V 0 / 4 mA ~ 20 mA 日式 脱落式端子 0.34 w / 1.4 w ▪ 硬件分辨率：16 位 ▪ 转换时间：150 μs / 通道 ▪ 输入精 准度：与 AH04AD-5 A 相同 ▪ 输出精 准度：与 AH04DA-5 A 相同 ▪ 支持热插拔 ▪ 信号隔离设计 ▪ 具有诊断功能 ▪ 模块状态 LED 显示 ▪ 支持中断功能 ▪ 支持主机停止时输出保持功




网络模块
型号 消耗功率（内部/外部） 规格
AH10EN-5 A 1.6 w / - ▪ 以太网络通讯模块 (Master / Slave)
▪ 100 Mbps 通讯口 x 2 ( 提供 switch 功能 )
▪ 支持 Ether Link 功能
▪ 支持 Modbus TCP 功能
▪ 支持自动数据交换功能
▪ 支持 NTP 网络校时功能		 ▪ 支持 SNMP / E-Mail / IP Filter 功能▪ 支持 EtherNet/IP
- Scanner 与 Adapter 模式
- 支持 I/O 连线及 显性讯息
- 连线数：TCP = 64 ; CIP = 64
- RPI：1 ~ 1,000 ms
- 250 words / 连线
AH15EN-5 A 1.6 w / - ▪ 以太网络通讯模块 (Master / Slave)
▪ 100 Mbps 通讯口 x 2 ( 提供 switch 功能 )
▪ 支持 Ether Link 功能
▪ 支持 Modbus TCP 功能
▪ 支持自动数据交换功能
▪ 支持 NTP 网络校时功能		 ▪ 支持 SNMP / E-Mail / IP Filter 功能
▪ 支持 IEC60870 协议
AH10SCM-5 A 1.2 w / - ▪ 串列通讯模块 (Master / Slave)
▪ 电源及通讯全隔离设计
▪ 内置 RS-422 / 485 多模式通讯口 x 2 (460.8 Kbps)
▪ 支持 PLC Link 功能		 ▪ 支持使用者自定通讯格式编辑
(UD Link)
▪ 支持 Modbus RTU / ASCII 功能
▪ 支持自动数据交换功能
▪ 支持 BACnet Slave 功能
AH10SCM-5 A 1 w / -  串列通讯模块 (Master / Slave)
▪ 电源及通讯全隔离设计
▪ 内置 RS-232 多模式通讯口 x 2 (460.8 Kbps)
▪ 支持 PLC Link 功能
AH10DNET-5 A 0.9 w / 0.72 w ▪ DeviceNet 通讯模块 (Master / Slave)
▪ ZUI高速度可支持 1 Mbps
▪ 可切换主站与从站模式		 ▪ 主可连接 63 个从站
▪ 可配置的 IO 数据容量：
490 words 输入 / 490 words 输出
AH10PFBM-5 A 2 w /-  PROFIBUS-DP 主站通讯模块 (Master)
▪ 支持 DPV0 / DPV1
▪ ZUI高速度可支持 12 Mbps		 ▪ 可连接 124 个从站
▪ 可配置的 IO 数据容量：
2880 words 输入 / 2880 words 输出
AH10PFBS-5 A 1 w / -  PROFIBUS-DP 从站通讯模块 (Slave)
▪ 支持 DPV0
▪ ZUI高速度可支持 12 Mbps		 ▪ 可配置的 IO 数据容量：
100 words 输入 / 100 words 输出
AH10COPM-5 A 1 w /- ▪ CANopen 通讯模块 (Master / Slave)
▪ ZUI高速度可支持 1 Mbps
▪ 主站模式时可连接 100 个从站		 —


软件
产品 型号 授权 说明
ISPSoft [V3] - 免费 PLC 编辑软件
COMMGR [V1] - 通讯管理软件
PMSoft [V2] - 运动控 制器编辑软件
DCISoft [V1] - Ethernet 组态软件
DeviceNet Builder
[V2]		 - DeviceNet 组态软件
CANopen Builder [V2] - CANopen 组态软件 / 运动控 制器编辑软件
CANopen Builder
[V2]		 - PROFIBUS DP 组态软件
Delta OPC [V1] HASP-20-OPC01 硬件 授权 (USB) Delta OPC Server 软件
ECAT Builder [V1] - 免费 EtherCAT 组态软件
EIP Builder [V1] - 免费 EtherNet/IP 组态软件




产品特色



  • 提供数字模块(输出/输入/混合), 模拟模块(输出/输入/混合), 温度测量模块, 网络模块, 远程I/O通讯模块, 运动控制模块
应用领域

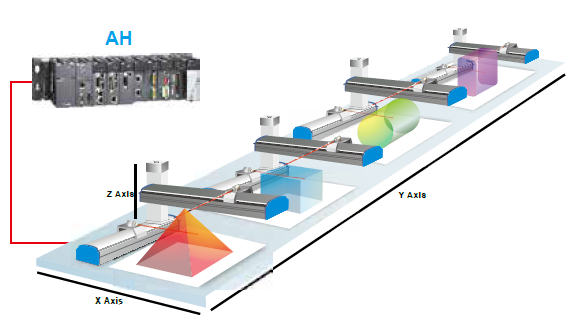

产业机械应用

  • AH500的运动控制功能，可实现任意三轴直线插补、任意两轴圆弧插补、及任意三轴螺旋插补与连续插补功能，透过台达DMCNET高速通讯网络架构，更可达到1ms的指令周期内12轴同动或4组3轴同动插补功能。无论是复杂的过程控制或是精 密的运动控制需求，都能透过AH500来实现，有效应用于各种产业机台，如建材机，经编机，食品包装机等等。

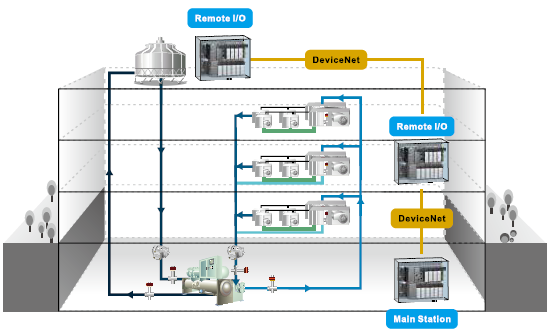

系统应用

  • AH500是为了各种高阶自动化系统应用而设计的模块化控 制器，多样化的模块选择及优异的系统架构扩展性，为各种系统应用行业提供解决方案；例针对建筑空调(HVAC)以及造纸行业的远程I/O需求，AH500主站可作为中 央控制系统，将AH500的远程I/O分散建置在HVAC系统中不同的楼层位置，或是造纸行业中不同的制程阶段，提供楼宇自动化或是工厂自动化的完整解决方案。
  • 技术规格
  • 数字模块(输出/输入/混合) : 支持16点, 32点, 64点
  • 模拟模块(输出/输入/混合) : 支持16位4通道, 6通道, 8通道输入/输出
  • 温度测量模块: 转换速度150ms/通道, 精度+/-0.6%(Full Scale), 分辨率0.1°C / 0.1°F (24-bit), RTD inputs: PT100, PT1000, Ni100, Ni1000, or 0~300Ω, thermocouple inputs: J, K, R, S, T, E, N
  • 网络模块: 支持EtherNet/IP, DeviceNet, PROFIBUS-DP, CANopen及串行通讯模块
  • 远程I/O通讯模块: 支持DeviceNet, PROFIBUS-DP及EtherNet/IP
