通用迷你型(IM)(S800)

通用迷你型(IM)(S800)

额定电压:220V 单相

功率范围:0.2kW ~ 1.5kW

输出频率:0.1~400Hz

S800(产品规格)
项目 规格
输入电压等级 220V

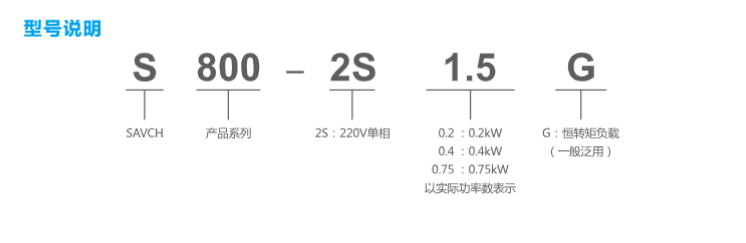

型号S800-2S 0.2G 0.4G 0.75G
适用马达功率(kW) 0.2 0.4 0.75
输出 额定输出容量(kVA) 0.6 1.0 1.6
额定输出电流(A) 1.6 2.5 4.2
最大输出电压(V) 对应输入电压
输出频率范围(Hz 0.1Hz~400Hz
电源 额定输入电流(A) 4.9 6.5 9.7
容许输入电压变动范围 单相电源200~240V50/60Hz
电源频率变动范围 5%
控制特性 控制方式 V/f与静态矢量调变(载波频率2kHz~12kHz)
输出频率分辨率 0.1Hz
转矩特性 具转矩补偿、转差补偿,激活转矩在3Hz时可达150%以上
过负载耐量 额定输出电流的150%运行60秒
加速、减速时间 0.1~600秒(可分别独立设定)
VIf曲线 6条固定曲线+任意曲线设定
失速防止动作位准 以额定电流百分比设定,20~200%
运转特性 频率设定信号 面板操作 由上下键设定
外部信号 AVI.ACI设定、UP/DOWN设定、通讯设定、脉冲输入设定
运转频率信号 面板操作 可由[RUN]、[STOP]键执行
外部信号 M0、M1、M2、M3组合成各式运转模式运转;RS485通讯埠
多功能输入信号 段速指令0~15选择、正/反寸动指令、加减速禁止指令、第一、二加减速切换指令、计数器程序运转、外部b.b(NC,NO)选择、脉冲输入、两种三线式接线方式、禁止输出
多功能输出信号 运转中、运转频率到达、设定频率到达、计数器到达、零速、b.b中异常指示、程序运转指示正/反运行方向指示
