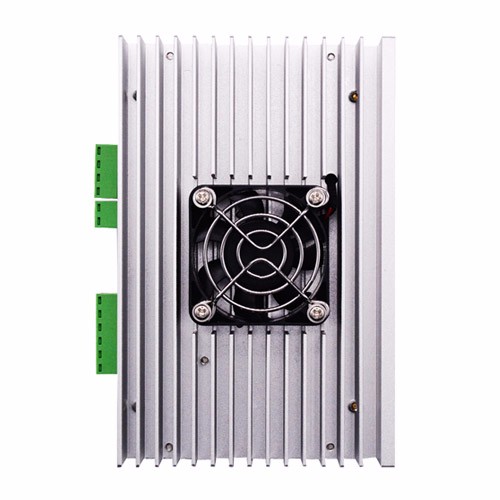

TK86
-
TK86步进驱动器，基于TI公司32位DSP处理芯片的平台，采用内部PID电流控制算法设计,具有优异的性能表现。内置微细分技术和上电参数自动整定功能使得驱动器具有低噪音、低振动、低发热和高速大力矩输出的特点，能够很好的适应于步进电机的大部分运用场合。
-
脉冲模式：单脉冲/双脉冲/正交脉冲
-
信号电平：3.3~24V兼容
-
典型应用：雕刻机、打标机、切割机、激光设备、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。
| TK系列开环驱动器 | TK86 |
| 驱动器功能 | 操作说明 |
| 微步细分数设定 | Sw5-SW8四个拨码开关用来选择共16档微步细分。用户设定微步细分时，应先停止驱动器运行。具体微步细分数的设定如下： |
| 400-40000步数/转 | |
| 输出电流设定 | |
| 电流峰值2.40-7.20A | |
| 自动半流功能 | 用户可通过SW4来设定驱动器的自动办流功能。off表示静态电流设为工作电流的一半，on表示静态电流与工作电流相同。一般用途中应将SW4设成off,使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流减半。 |
| 信号接口 | PUL+和PUL-为控制脉冲信号正端和负端；DIR+和DIR-为方向信号正端和负端；ENA+和ENA-为使能信号的正端和负端。 |
| 脉冲模式 | 单脉冲/双脉冲/正交脉冲 |
| 电平信号 | 3.3~24V兼容，无需串联电阻。 |
| 电机接口 | A+和A-接步进电机A相绕组的正负端；B+和B-接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。 |
| 电源接口 | 供电电源交直流通用，TK86工作电压范围建议为直流24~80VDC或交流18~60VAC,电源功率大于200W。 |

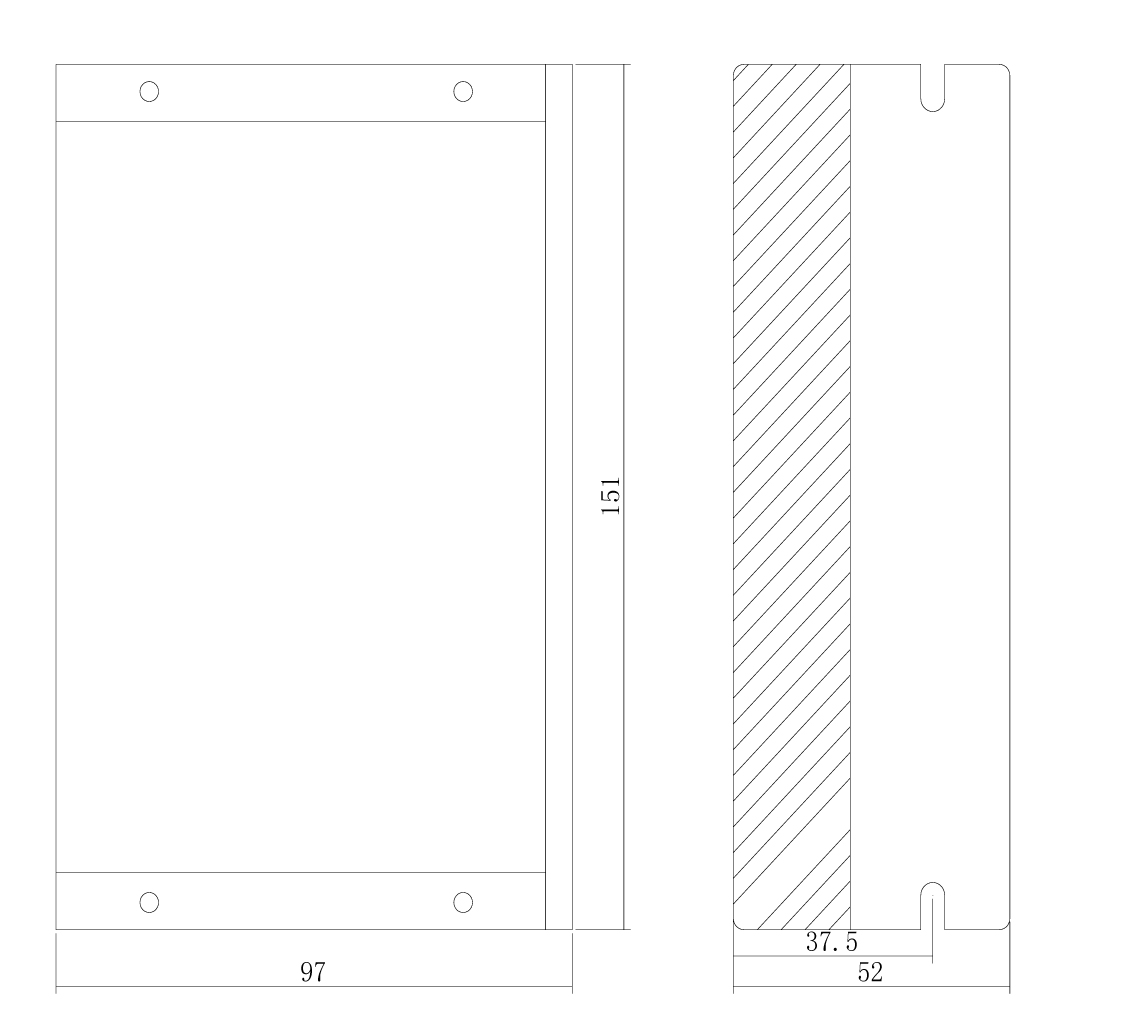

| 安装说明 | 驱动器的外形尺寸为：151×97×52mm,安装孔距为142mm。安装时，应使其紧贴在金属机柜上以利于散热。 |
-
