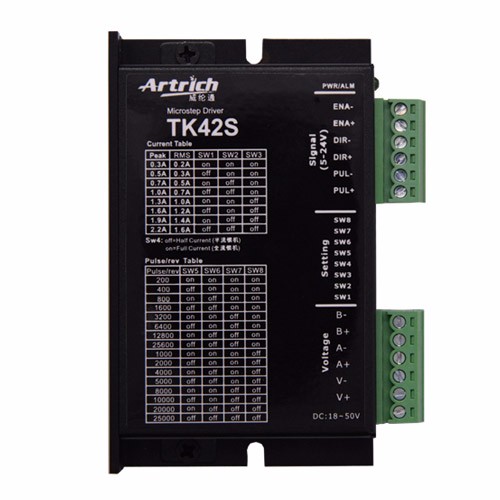

TK42S
-
超低振动噪声
-
参数上电自动整定功能
-
变电流控制使电机发热大为降低
-
可驱动4，6，8线两相步进电机
-
脉冲响应频率可达500KHz（出厂默认200KHz）
-
具有过压、欠压、过流等防御功能
-
细分设定范围为200-51200
-
静止时电流自动减半
| TK系列开环驱动器 | TK42S |
| 驱动器功能 | 操作说明 |
| 微步细分数设定 | Sw5-SW8四个拨码开关用来选择共16档微步细分。用户设定微步细分时，应先停止驱动器运行。具体微步细分数的设定如下： |
| 200-25600步数/转 | |
| 输出电流设定 | SW1-SW3三个按码开关用来选择共8档输出电流。具体输出电流的设定如下： |
| 电流峰值0.3-2.2A | |
| 自动半流功能 | 用户可通过SW4来设定驱动器的自动半流功能。ff表示静态电流设为工作电流的一半，on表示静态电流与工作电流相同。一般用途中应将SW4设成off，使得电机和驱动器的发热减少，可靠性提高。 |
| 信号接口 | PUL+和PUL-为控制脉冲信号正端和负端；DIR+和DIR-为方向信号正端和负端；ENA+和ENA-为使能信号的正端和负端。 |
| 脉冲模式 | 单脉冲/双脉冲/正交脉冲 |
| 电平信号 | 4.5~28V兼容，无需串联电阻。 |
| 电机接口 | A+和A-接步进电机A相绕组的正负端；B+和B-接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。 |
| 电源接口 | 来用直流电源供电，TK42S工作电压范围建议为18-50VDC,电源功率大于100W. |

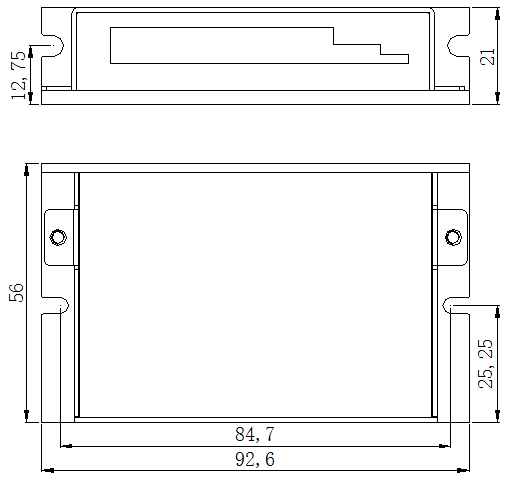

| 安装说明 | 驱动器的外形尺寸为：92.6×56×21mm,安装孔距为84.7mm。既可以卧式和立式安装，建议来用立式安装。安装时，应使其紧贴在金属机柜上以利于散热。 |
-
