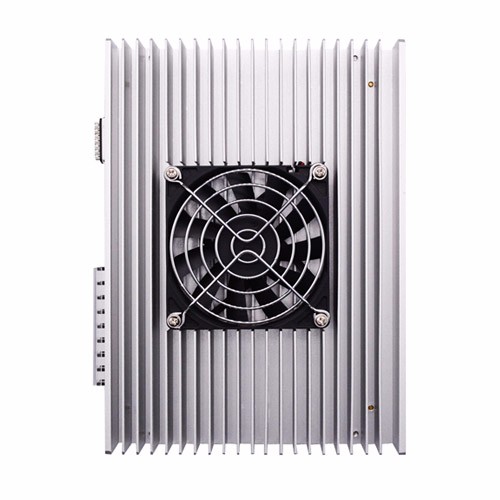

TK220
-
TK220两相步进驱动器，基于TI公司32位DSP处理芯片的平台，采用内部PID电流控制算法设计,具有优异的性能表现。内置微细分技术和上电参数自动整定功能，使得驱动器具有低噪音、低振动、低发热和高速大力矩输■ 出的特点，能够很好的适应于步进电机的大部分运用场合。
-
脉冲模式：单脉冲/双脉冲/正交脉冲
-
信号电平：3.3~24V兼容
-
典型应用：雕刻机、切割机、控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

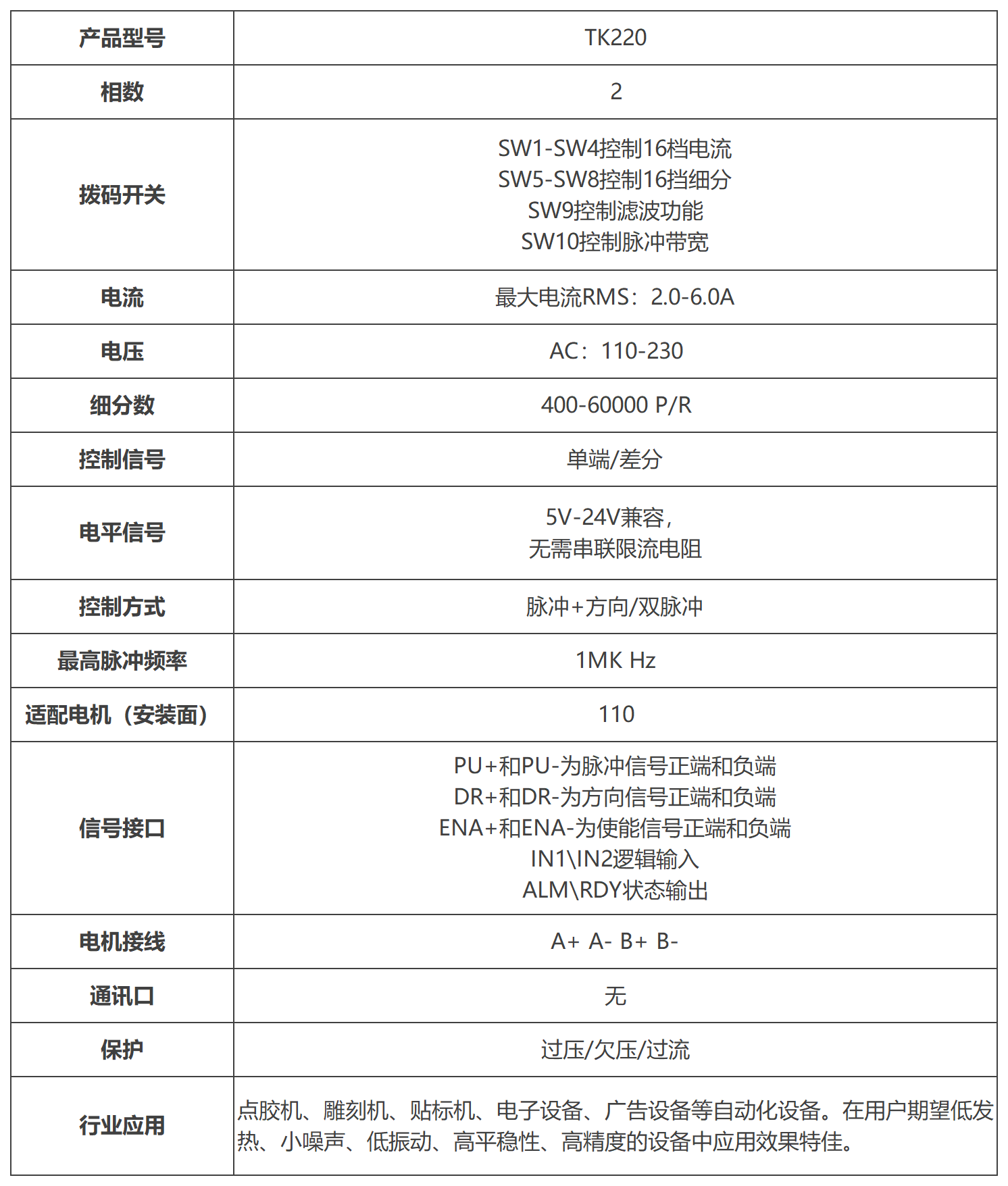

| TK系列开环驱动器 | TK220 |
| 驱动器功能 | 操作说明 |
| 微步细分数设定 | Sw5-SW8四个拨码开关用来选择共16档微步细分。用户设定微步细分时，应先停止驱动器运行。具体微步细分数的设定如下： |
| 400-60000步数/转 | |
| 输出电流设定 | SW1-SW3三个拨码开关用来选择共16档输出电流。 |
| 电流峰值2.40-7.20A | |
| 自动半流功能 | SW9拨码用来选择驱动器的脉冲平滑功能。o表示关闭此功能，on表示打开此功能。SW0用来选择驱动器的带宽，o时通过脉冲频率为200KHZ,on时通过脉冲频率为1MHZ。 |
| 信号接口 | PUL+和PUL-为控制脉冲信号正端和负端；DIR+和DIR-为方向信号正端和负端；ENA+和ENA-为使能信号的正端和负端ALM+和ALM-为信号的正端和负端，RDY+和RDY-为到位信号的正端和负端。 |
| 脉冲模式 | 单脉冲/双脉冲/正交脉冲 |
| 电平信号 | 3.3~24V兼容，无需串联电阻。 |
| 电机接口 | A+和A-接步进电机A相绕组的正负端；B+和B-接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。 |
| 电源接口 | TK220工作电压范围建议为交流110~230VAC建议在供电电路前加滤波器(EMI FILTER)。 |

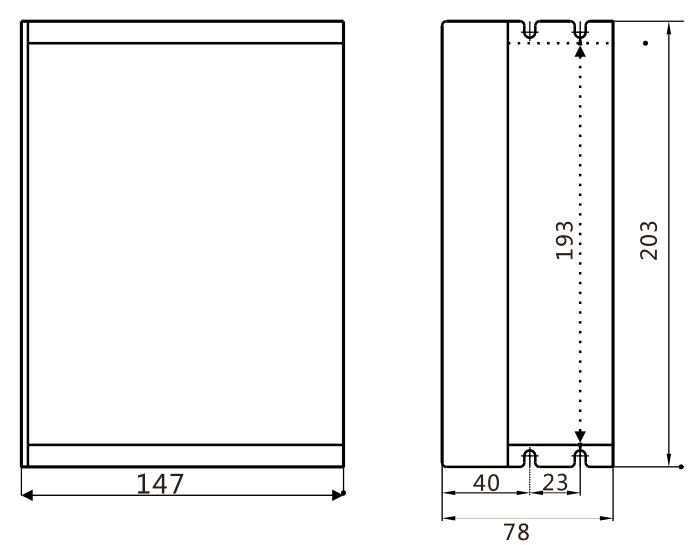

| 安装说明 | 驱动器的外形尺寸为：203×147×78mm,安装孔距为193mm,安装时，应使其紧贴在金属机柜上以利于散热。 |
-
