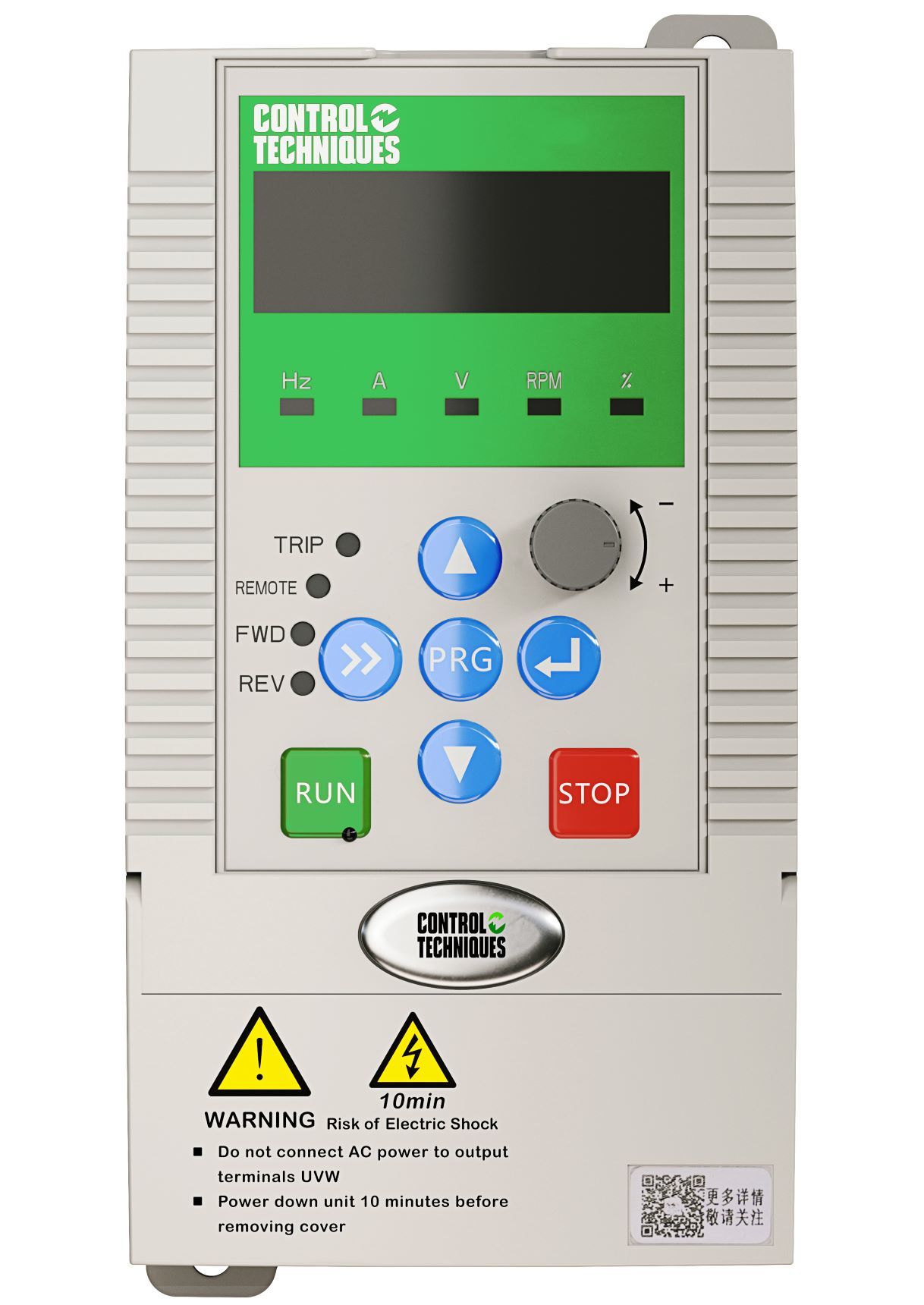

NE200/300
高功能矢量变频器（0.4KW-900KW 0-550赫兹）
✓ 低频转矩特性好
✓ 矢量控制算法
✓ 高动态响应
✓ 过载能力强
✓ 功能丰富，适应能力强

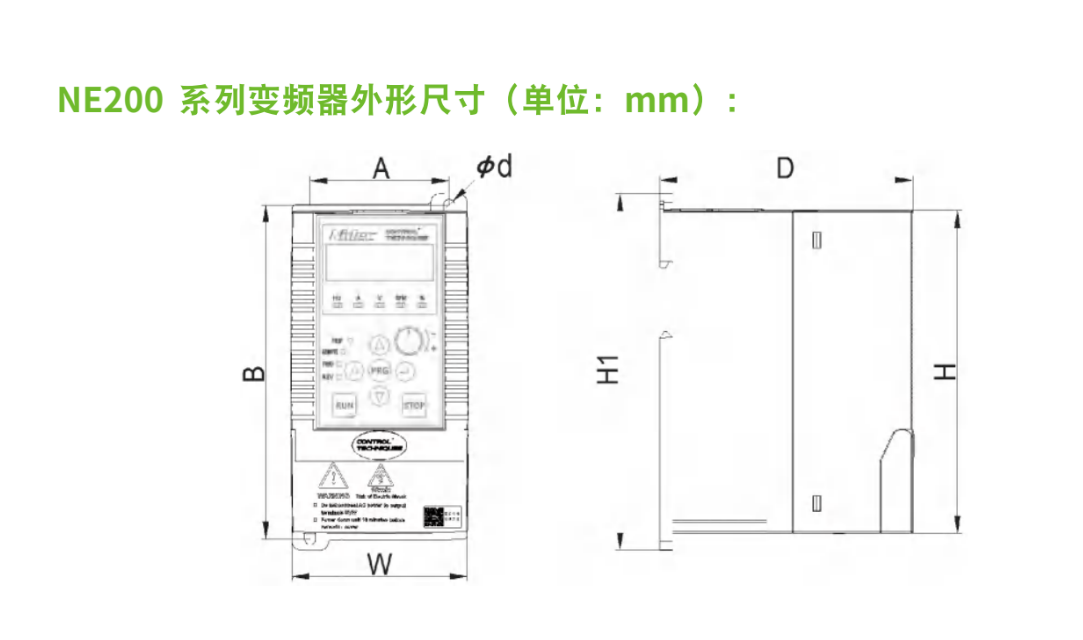

| NE200 系列变频器型号及外形尺寸表（单位mm)： | ||||||||||
| 型号（G:重载P:轻载） | 额定输出（A） | 适配电机(KW) | H | W | D | H1 | A | B | d | 净重(kg) |
| NE200-2S0004GB | 2.5 | 0.4 | 150 | 83 | 120 | 166 | 65 | 153 | 5 | 1.1 |
| NE200-2S0007GB | 4.5 | 0.75 | ||||||||
| NE200-2S0015GB | 7 | 1.5 | ||||||||
| NE200-4T0007G/0015PB | 2.5/4.0 | 0.75/1.5 | ||||||||
| NE200-4T0015G/0022PB | 4.0/6.0 | 1.5/2.2 | ||||||||
| NE200-4T0022GB-M | 6 | 2.2 | ||||||||
| NE200-2S0022GB | 10 | 2.2 | 200 | 120 | 140 | 215 | 98 | 202 | 5 | 1.8 |
| NE200-4T0022G/0040PB | 6.0/9.0 | 2.2/4.0 | ||||||||
| NE200-4T0040G/0055PB | 9.0/13 | 4.0/5.5 | ||||||||

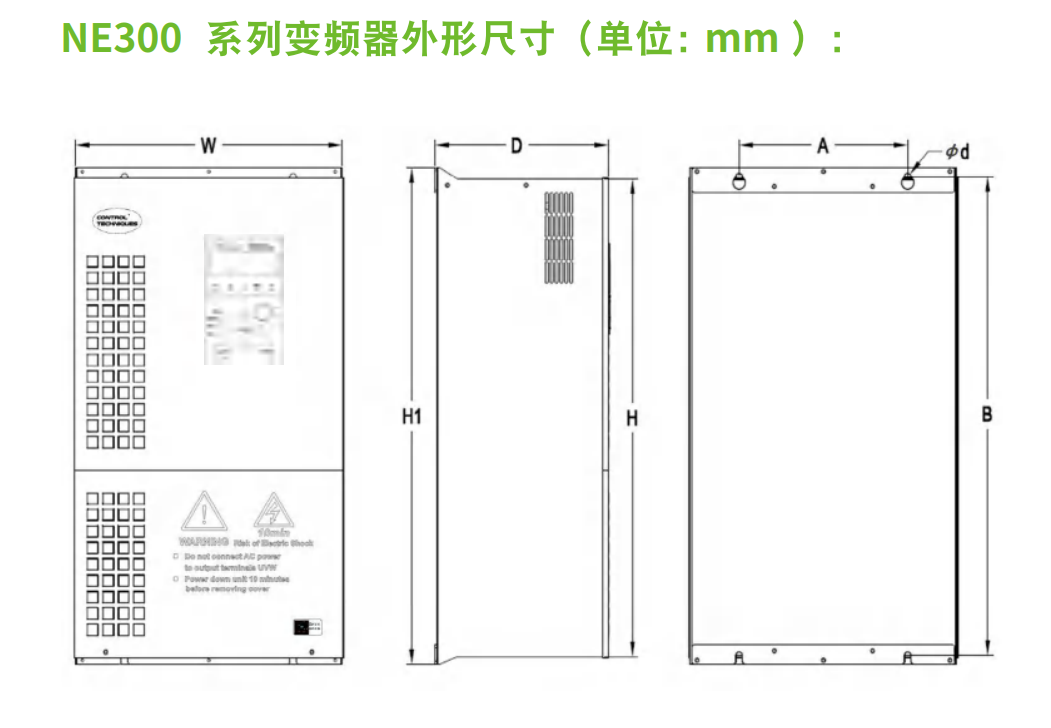

| NE300变频器型号及外形尺寸（单位mm)： | ||||||||||
| 型号（G:重载P:轻载） | 额定输出（A） | 适配电机(KW) | H | W | D | H1 | A | B | d | 净重(kg) |
| NE300-4T0015G/0022PB | 4.0/6.0 | 1.5/2.2 | 210 | 135 | 180 | 238 | 108 | 225 | 7 | 2.3 |
| NE300-4T0022G/0040PB | 6.0/9.0 | 2.2/4.0 | ||||||||
| NE300-4T0040G/0055PB | 9.0/13 | 4.0/5.5 | ||||||||
| NE300-4T0055G/0075PB | 13/17 | 5.5/7.5 | 258 | 155 | 180 | 285 | 120 | 270 | 7 | 3.2 |
| NE300-4T0075G/0110PB | 17/25 | 7.5/11 | ||||||||
| NE300-4T0110G/0150PB | 25/32 | 11\15 | ||||||||
| NE300-4T0150G/0185PB | 32/37 | 15/18.5 | 310 | 192 | 186 | 340 | 150 | 323 | 7 | 4.8 |
| NE300-4T0185G/0220PB | 37/45 | 18.5/22 | ||||||||
| NE300-4T0220G/0300PB | 45/60 | 22/30 | ||||||||
| 型号（G:重载P:轻载） | 额定输出（A） | 适配电机(KW) | H | W | D | H1 | A | B | d | 净重(kg) |
| NE300-4T0300G/0370P | 60/75 | 30/37 | 425 | 270 | 200 | 450 | 200 | 430 | 9 | 13.5 |
| NE300-4T0370G/0450P | 75/90 | 37/45 | ||||||||
| NE300-4T0450G/0550P | 90/110 | 45/55 | 535 | 320 | 248 | 560 | 240 | 540 | 9 | 28 |
| NE300-4T0550G/0750P | 110/150 | 55/75 | ||||||||
| NE300-4T0750G/0900P | 150/176 | 75/90 | 640 | 380 | 248 | 665 | 240 | 640 | 11 | 42 |
| NE300-4T0900G/1100P | 176/210 | 90/110 | ||||||||
| NE300-4T1100G/1320P | 210/250 | 110/132 | ||||||||
| 型号（G:重载P:轻载） | 额定输出（A） | 适配电机(KW) | H | W | D | H1 | A | B | d | 净重(kg) |
| NE300-4T1320G/1600P-U | 250/300 | 132/160 | 710 | 465 | 355 | 750 | 380 | 719 | 11 | 64 |
| NE300-4T1320G/1600P-D | 250/300 | 132/160 | ||||||||
| NE300-4T1600G/1850P-U | 300/340 | 160/185 | ||||||||
| NE300-4T1600G/1850P-D | 300/340 | 160/185 | ||||||||
| NE300-4T1850G/2000P-U | 340/380 | 185/200 | 859 | 550 | 385 | 900 | 440 | 868 | 11 | 89.5 |
| NE300-4T1850G/2000P-D | 340/380 | 185/200 | ||||||||
| NE300-4T2000G/2200P-U | 380/420 | 200/220 | ||||||||
| NE300-4T2000G/2200P-D | 380/420 | 200/220 | ||||||||
| NE300-4T2200G/2500P-U | 420/470 | 220/250 | ||||||||
| NE300-4T2200G/2500P-D | 420/470 | 220/250 | ||||||||

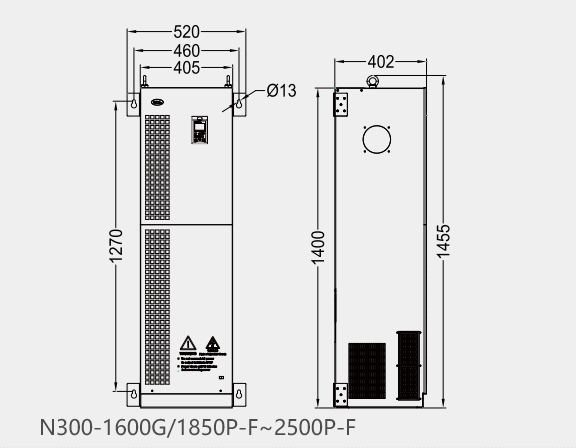

| NE300-4T1600G/1850P-F | 300/340 | 160/185 |  |
| NE300-4T1850G/2000P-F | 340/380 | 185/200 | |
| NE300-4T2000G/2200P-F | 380/420 | 200/220 | |
| NE300-4T2200G/2500P-F | 420/470 | 220/250 | |

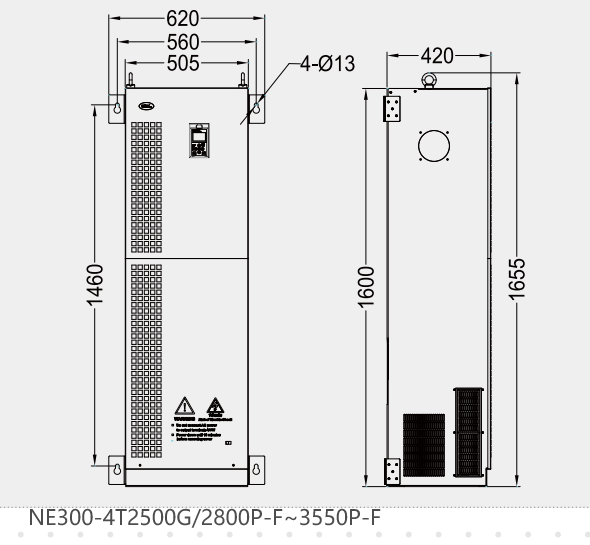

| NE300-4T2500G/2800P-F | 470/540 | 250/280 |  |
| NE300-4T2800G/3150P-F | 540/600 | 280/315 | |
| NE300-4T3150G/3550P-F | 600/660 | 315/335 | |

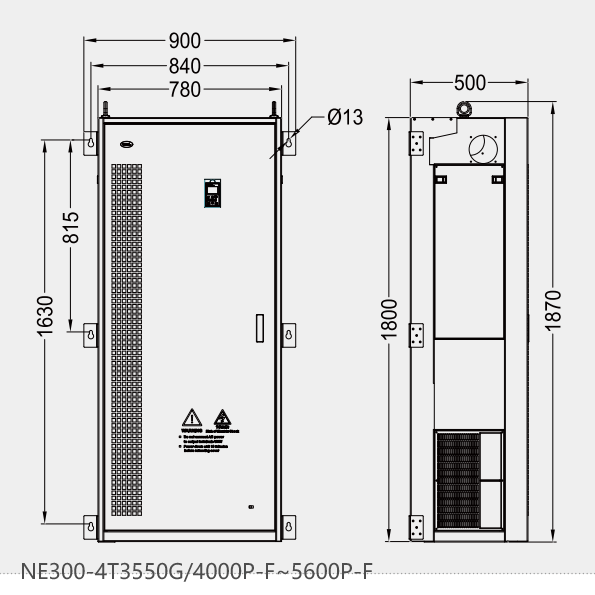

| NE300-4T3550G/4000P-F | 660/730 | 335/400 |  |
| NE300-4T4000G/4500P-F | 730/840 | 400/450 | |
| NE300-4T4500G/5000P-F | 840/900 | 450/500 | |
| NE300-4T5000G/5600P-F | 900/950 | 500/560 | |
| NE300-4T5600G/6300P-F | 950/1160 | 560/630 |  |
| NE300-4T6300G/7100P-F | 1160/1300 | 630/710 | |
| NE300-4T7100G/8000P-F | 1300/1460 | 710/800 | |
| NE300-4T8000G/9000P-F | 1460/1640 | 800/900 | |
| NE300-4T9000G-F | 1640 | 900 |  |
输入
| 额定电压/频率 |
NE200-2Sxxxx：1相200V〜240V; 50Hz / 60Hz NE300-4Txxxx：3相380V~440V; 50Hz/60Hz |
| 电压范围 |
NE200-2Sxxxx：176V〜264V; 电压不平衡度：< 3％；允许频率波动：±5％ NE300-4Txxxx：304V~456V；电压不平衡度：< 3％；允许的频率波动：±5％ |
输出量
| 电压范围 | NE200-2Sxxxx：0〜200V /240V; NE200-4Txxxx：0〜380V / 440V；NE300-4Txxxx：0~380V / 440V |
| 过载能力 | G型：150％额定电流1min，180％额定电流20s P型：120％额定电流1min，150％额定电流1s |
控制功能
| 控制方式 | 有PG矢量控制（VC） | 无PG矢量控制（SVC） | V / F控制 |
| 启动转矩 | ---- | 0.5Hz 150％ | 1.5Hz的150％ |
| 调速范围 | ---- | 1：100 | 1:50 |
| 速度稳定精度 | ---- | ±0.2％ | ±0.5％ |
| 转矩控制 | ---- | 是 | 不适用 |
| 转矩精度 | ---- | ±10％ | ---- |
| 转矩响应时间 | ---- | <20ms | ---- |
产品功能
| 关键功能 | 转矩/速度控制模式切换，多功能输入/输出端子，欠压调节，三地切换，转矩限制，多段速运行，滑差补偿，PID调节，简易PLC，限流控制，手动/自动转矩提升，电流限定，AVR功能 |
| 频率设定 | 键盘，端子Up/Dn，通讯，模拟给定AI1 / AI2 |
| 输出频率 | 0.00〜550.0赫兹 |
| 起动频率 | 0.00〜60.00赫兹 |
| 加减速时间 | 0.01〜3600.0秒 |
| 能耗制动 | 400V驱动：制动单元动作电压：650〜750V; 200V驱动：制动单元动作电压：360〜390V; |
| 直流制动 |
直流制动起始频率：0.00〜550.0Hz 直流制动时间：0.0〜30.0s; 无需直流制动起始等待时间，实现快速制动 |
| 磁通制动 | 通过增加电机磁通量的方法使电机快速减速 |
独特功能
| 参数拷贝 | 参数上传，下载。用户可以禁止覆盖已经上传的参数。 |
防御功能
| 电源欠压/过压，过流，IGBT，散热器过热，驱动器过载，电机过载，外部设备故障，输出相间短路，运行中异常掉电，输入电源异常，输出缺相，EEPROM异常，模拟输入异常，通讯异常，版本兼容性异常，拷贝异常，硬件过载 |
环境
| 应用环境 | 垂直安装在通风良好的机柜内。禁止水平或其他安装方式。冷却介质是空气。避安装在不受阳光直射、无灰尘、无腐蚀性气体、无可燃气体、无油雾、无蒸汽和水滴的环境。 |
| 环境温度 | -10〜+ 40°C，40至50°C之间降额使用，每升高1°C，额定输出电流就降低1％ |
| 湿度 | 5〜95％无凝结 |
| 高度 | 0〜2000m，1000米以上降额使用，额定输出电流每增加1 00m降低1％ |
| 振动 | 3.5mm，2〜9Hz; 10 m / s2，9〜200Hz; 15 m / s2，200〜500Hz |
| 贮存温度 | -40〜+ 70°C |
结构体
| 防护等级 | IP20 |
| 冷却 | 强制风冷 |
 |
泵，通风和压缩机
|
 |
运输机
|
 |
加工（混合机，捏合机，破碎机，搅拌器，离心机，挤出机）
|
键盘
 |
LED键盘 | |
| 订购代码 | NEF-LED01 | |
| 规范 | 标准 | |
| 驱动器型号 | NE200 / NE300 | |
扩展I / O
| 扩展卡 | 订购代码 | 端子 | 描述 | 驱动器型号 |
| I/O 扩展卡 | NE30-I/O Lite | X6 | 多功能输入 6 (to PLC) | NE300 全系列 |
| X7 | 多功能输入 7 (to PLC) | |||
| X8 | 多功能输入8 (to PLC) | |||
| Y2 | 多功能输出 Y2 (to COM) | |||
| BRA/BRB/BRC | 继电器输出 2 | |||
| PLC | PLC 公共端 (to PLC) | |||
| AO2 | 模拟输出2 (0 ~ 10V, 0/4 ~ 20mA selectable) | |||
| GND | 模拟输出公共端 | |||
| NE30-I/O Relay | BRA/BRB/BRC | 继电器输出2 | NE300 全系列 | |
| AO2 | 模拟输出 2 (0 ~ 10V, 0/4 ~ 20mA selectable) | |||
| GND | 模拟输出公共端 |
