YE标准型
| 技术参数 | |||
| 系列型号YE- | YE6-1616T-E | YE16-1616T-E | YE32-1616T-E |
| 总点数 | 32点 | 32点 | 32点 |
| 数字量输入点数 | 16 | 16 | 16 |
| 数字量输出点数 | 16 | 16 | 16 |
| 输出方式 | NPN | NPN | NPN |
| 电源电压 | DC24V | DC24V | DC24V |
| 高速输人计数器 | 4路AB相高速计数器 | 4路AB相高速计数器 | 4路AB相高速计数器 |
| 高速脉冲输人频率 | 200khz | 200khz | 200khz |
| 右扩展 | 16个 | 16个 | 16个 |
| 左扩展 | 不支持 | 不支持 | 不支持 |
| BD板 | 不支持 | 不支持 | 不支持 |
| 串行通讯口 | RS232/RS485 | RS232/RS485 | RS232/RS485 |
| USB通讯口 | 支持U盘程序下载/固件升级 | 支持U盘程序下载/固件升级 | 支持U盘程序下载/固件升级 |
| 以太网通讯口 | 支持1个（MODBUS TCP/IP） | 支持1个（MODBUS TCP/IP） | 支持1个（MODBUS TCP/IP） |
| 脉冲轴数量 | 8轴 | 8轴 | 8轴 |
| 总线功能 | EtherCAT总线 | EtherCAT总线 | EtherCAT总线 |
| 总线轴数 | 8轴 | 16轴 | 32轴 |
| 程序容量 | 60k | 60k | 60k |
| 万年历 | 支持 | 支持 | 支持 |

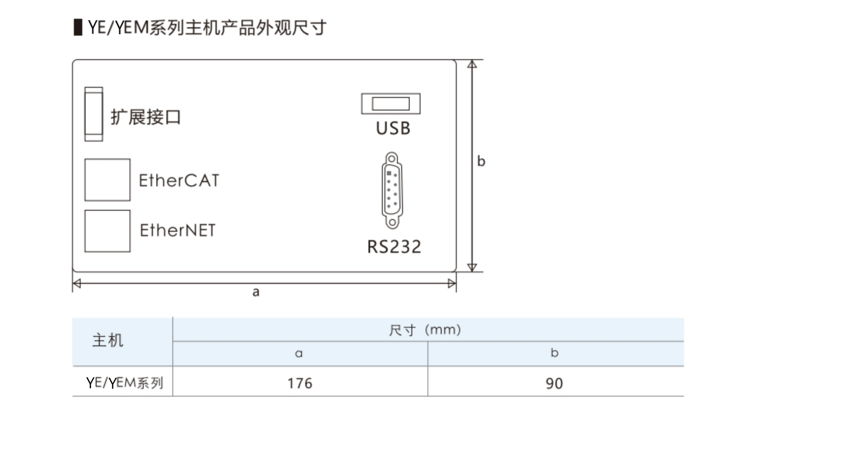

| 尺寸[mm] | 176*90*53 | 176*90*53 | 176*90*53 |
| 防护等级 | IP20 | ||
| 工作环境温度 | 5-55℃(41-131°F)无结露 | ||
| 相对湿度 | 5-95% | ||
| 运输环境温度 | -25-70℃(-13-158°F) | ||
| 抗振性 | 10M/S2 | ||
| 工作海拔高度 | 0~2000M 无将容，2000M以上，环境温度<40℃(104下) | ||
| 说明 | 脉冲与总线轴合计6轴 | 脉冲与总线轴合计16轴 | 脉冲与总线轴合计32轴 |
| 注：若总线PLC型号为YE 16-1616T-E， 表示脉冲与总线轴合计16轴， 可由PLC程序自定义轴数。如定父脉冲轴数为2轴， 则总线轴为14轴 | |||
| 数字量输入扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-8X | 8通道数字量输入 | NPN输人 DC24V供电，无需外接电源供电 输入点频率10Khz |
| YSE-16X | 16通道数字量输人 | |
| 数字量输出扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-8YT | 8通道品体管输出 | DC24V供电，无需外接电源供电 R：继电器输出 T：NPN型品体管输出 R响应时间：约10ms T响应时间：约50us R输出电流：2A T输出电流：每点0.3A |
| YSE-16YT | 16通道品体管输出 | |
| YSE-16YR | 16通道继电器输出 | |
| YSE-32YT | 32通道品体管输出 | |
| 数字量输入/出扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-8T | 4通道数字量输入，4通道品体管输出 | DC24V供电，无需外接电源供电 NPN输入 输入点频率10Khz R：继电器输出 T：NPN型品体管输出 R响应时间：约10ms T响应时间：约50us R输出电流：2A T输出电流：每点0.3A |
| YSE-16T | 8通道数字量输入，B通道品体管输出 | |
| YSE-16R | 8通道数字量输入，B通道继电器输出 | |
| YSE-32T | 16通道数字量输入，16通道晶体管输出 | |
| YSE-32R | 16通道数字量输入，16通道继电器输出 | |
| YSE-40T | 24通道数字量输入，16通道品体管输出 | |
| 模拟量输出扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-4AO | 4通道模拟量输出 | 电压范围：-10V~10V电流范围：0-20mA；4-20mA分辨率：12bit |
| YSE-4AOS | 4通道模拟量输出 | 电压范围：0V~10V电流范围：0-20mA：4-20mA分辨率：12bit |
| 模拟量输入/出扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-4AI2AO | 4通道模拟量输人，2通道模拟量输出 | 电压范围：(输入/出：-10V~10V)电流范围：(输入/出：0-20mA：4-20mA)分辨率12bit/12bit |
| YSE-4hAI2AO | 4通道模拟量输人，2通道模拟量输出 | 电压范围：(输入/输出：-10V~10V)电流范围：0-20mA：4-20mA分辨率：16bit/12bit |
| 温度扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-2TCY | 2通道温度输人(通道间有光精隔商]门.2通道品体管NPN输出 | 支持K型热电偶，测量范围0~900℃，精度1℃ |
| YSE-n2TCY | 2通道温度输人(通道间无光精隔离)， 2通道品体管NPN输出 | |
| YSE-2TCY2 | 2通道温座输人(通道间有光耦隔离) ， 2通道品体管NPN输出， 带R 5485 | |
| YSE-4TCY | 4通道温度输人(通道问有光耦隔商)门， 4通道品体管NPN输出 | |
| YSE-n4TCY | 4通道温度输人(通道间无光精隔商]， 4通道昌体管NPN输出 | |
| YSE-4TCY2 | 4通道温度输人(通道间有光耦隔离)D， 4通道品体管NPN输出， 带RS 485 | |
| YSE-n4TCY2 | 4通道温度输人(通道间无光精隔离)D， 4通道品体管NPN输出， 带R 5485 | |
| YSE-8TCY | 8通道温度输人(通道间有光隔离] ， B通道品体管NPN输出 | |
| YSE-8TCY2 | 8通道温座输人(通道间有光耦隔商) ， 8通道品体管NPN输出， 带R 5485 |
|
| YSE-8PT | 8通道温座输人(通道间有光精隔商] | 支持PT100，测量范围-50~300℃，精度1℃ |
| YSE-2TC-A | 2通道温度输人， 2通道SSR固件继电器输出 | 支持PT100/K型热电偶，测量范围300℃，精座1℃ |
| 称重扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-2L | 2通道称重输人 | DC24V供电，无需外接电源供电分辨率24位，精座±1% |
| YSE-4L | 4通道称重输入 | DC24V供电，无需外接电源供电分辨率24位，精度±1% |
| 晶闸管输出扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-4S-A | 4通道SSR品闸管输出 | DC24V供电，无需外接电源供电驱动500W以内的交流振动盘 |
| 数字量输入/出扩展 | ||
| 型号 | 功能 | 规格 |
| YCE-8T | 4通道数字量输入，4通道晶体管输出 | DC24V供电，无需外接电源供电 NPN输入 输入点频率10Khz T：NPN型品体管输出 T响应时间：约50us T输出电流：每点0.3A |
| YCE-16T | 8通道数字量输入，8通道品体管输出 | |
| 模拟量输入/出扩展 | ||
| 型号 | 功能 | 规格 |
| YCE-4AI2AO | 4通道模拟量输入，2通道模拟量输出 | 电压范围：(输人：0~10V，输出：0~10V)电流范围：0-20mA：4-20mA分辨率：12bit |
| 称重温度扩展 | ||
| 型号 | 功能 | |
| YCE-2L2T-D | 2路温度采集输人支持PT100/热电偶， 具有PID自整定， 测量范围200℃， 精度误差1℃ 2路称重采集输人，精度误差±0.1g 2路3V直流电机正反向控制输出 4路PWM输出(驱动直流振动盘) ， Imax-10A， 配卡槽 |
|
| 称重温度扩展 | ||
| 型号 | 功能 | |
| YCE-2L2T-A | 2路温度采集输人支持PT100/热电偶， 具有PID自整定， 测量范围200℃， 精度误差1℃ 2路称重采集输人，精度误差±0.1g 2路3V直流电机正反内控制输出 4路55R固态输出(驱动交流振动盘) |
|
