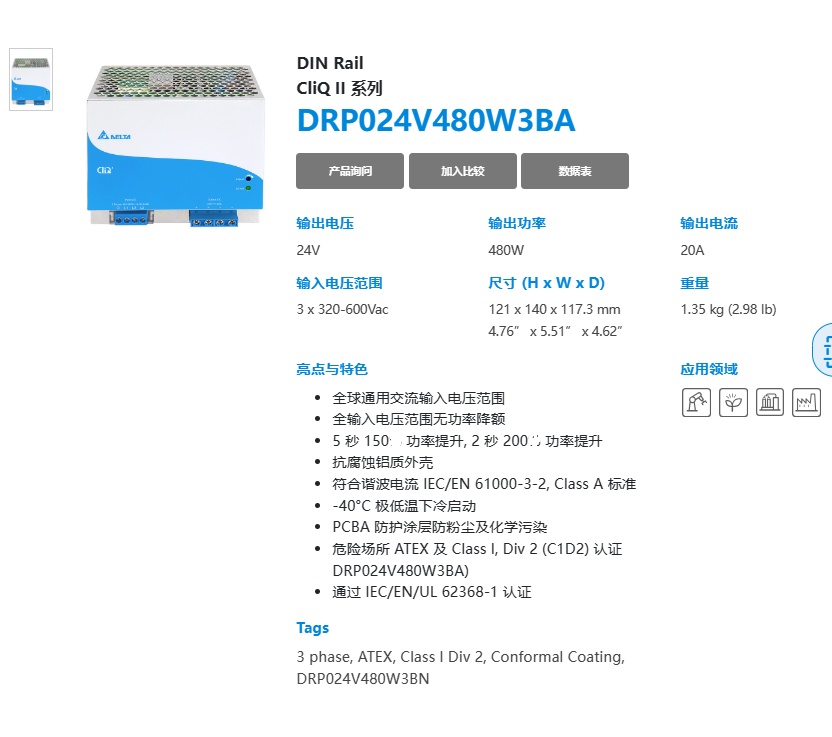

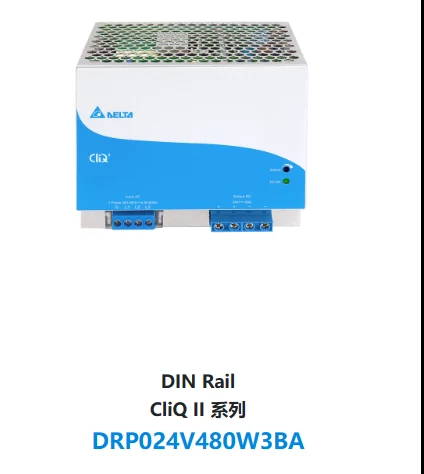

DRP024V480W3BA
| 输出 | DRP024V060W3Bp | DRP024V120W3Bp | DRP024V240W3Bp | DRP024V480W3Bp | DRP024V960W3BN | |
| 输出电压 | 24 V | 24 V | 24 V | 24 V | 24 V | |
| 输出电压范围 | 24-28 V | 24-28 V | 24-28 V | 24-28 V | 24-28 V | |
| 输出电流 | 0-2.5 A | 0-5.0 A | 0-10.0 A | 0-20.0 A | 0-40.0 A | |
| 输出功率 | 60 W | 120 W | 240 W | 480 W | 960 W | |
| 纹波电压 (20 MHz) | < 150 mVpp | < 240 mVpp | ||||
| 保持时间 | 3 × 400 VAC | > 20 ms | > 20 ms | |||
| 3 × 500 VAC | > 40 ms | |||||
| 输入 | ||||||
| 输入相数 | 双相或三相 | |||||
| 输入电压范围;(不能超过 600 VAC) | 3 × 320-600 VAC 或 2 × 360-600 VAC (直流输入范围 450-800 VDC) 1) | 3 × 320-600 VAC 或 2 × 380-600 VAC(直流输入范围 450800VDC0) |
||||
| 输入频率 | 47-63 Hz | |||||
| 输入电流 | 3 × 400 VAC | < 0.30 A | < 0.50 A | < 0.75 A | < 1.00 A | < 1.70 A |
| 3 × 500 VAC | < 0.25 A | < 0.40 A | < 0.65 A | < 0.75 A | < 1.40 A | |
| 满载效率 (100% 负载) | 3 × 400 VAC | > 86.0% | > 88.0% | > 91.0% | > 92.0% | |
| 3 × 500 VAC | ||||||
| 浪涌电流(冷启动) | 3 × 400 VAC | < 30 A | < 40 A | < 50 A | < 60 A | |
| 3 × 500 VAC | ||||||
| 功率因素 | 3 × 400 VAC | 符合 EN 61000-3-2 | > 0.95 | > 0.95 | ||
| 3 × 500 VAC | > 0.94 | > 0.94 | ||||
| 漏电流 | 3 × 500 VAC | < 3.5 mA | ||||
| 机构 | ||||||
| 外壳 / 底架 | 铝质 | |||||

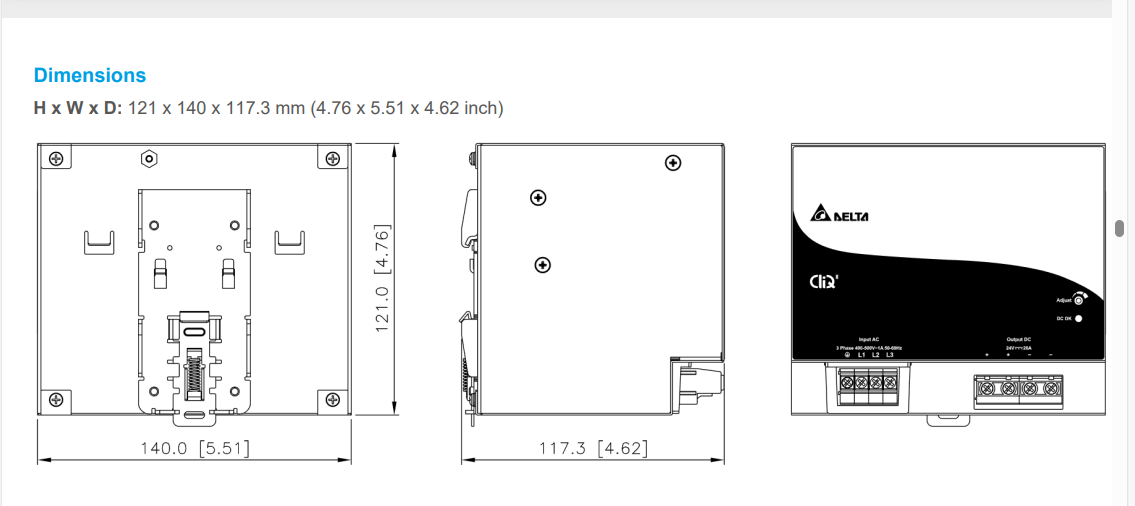

| 尺寸(H × W × D) | mm | 121 × 50 × 117.3 | 121 × 50 × 117.3 | 121 × 70 × 117.3 | 121 × 140 × 117.3 | 121 × 255 × 117.3 |
| inch | 4.76 × 1.97 × 4.62 | 4.76 × 1.97 × 4.62 | 4.76 × 2.76 × 4.62 | 4.76 × 5.51 × 4.62 | 4.76 × 10.0 × 4.62 | |
| 重量 | kg | 0.66 | 0.66 | 0.89 | 1.35 | 2.6 |
| lb | 1.46 | 1.46 | 1.96 | 2.98 | 5.73 | |
| 冷却方式 | 自然对流 | |||||
| 平均故障间隔时间 | > 800,000 hrs | > 500,000 hrs | > 300,000 hrs | |||
| 环境 | ||||||
| 运行温度 | -25°C 至 +80°C | -25°C 至 +65°C | ||||
| 储存温度 | -40°C 至 +85°C | |||||
| 运行湿度 | 5 至 95% RH (无冷凝) | |||||
| 运行海拔高度 | 工业类应用: 0 至 2,000 m (0 至 6,560 ft); 信息设备类应用: 0 至 2,500 m (0 至 8,200 ft) |
|||||
