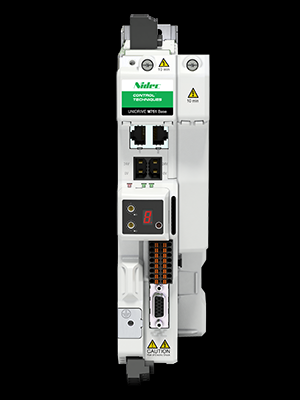

Digitax HD M751基础型
基础型伺服驱动器，配置灵活
Digitax HD M751基础型伺服驱动器具有两个选项插槽，实现功能扩展和自定义，提供了配置灵活性。
内置RS485通讯，Digitax M751还具有板载运动控制，用于分布式1.5轴运动控制。
超高性能
- 300％峰值电流，脉冲工作制负载
- 优化的控制环可实现高动态性能
- 62.5μs电流环
- 250μs位置和速度环
- 16 kHz开关频率
- 支持各种反馈：正交、SinCos（包括值）、SSI、BiSS、EnDat（EnDat 2.2可达4 Mb）和旋变
- 具有高峰值扭矩，低惯量Unimotor hd伺服电机的高性能套件
- 适用于集中控制的模拟量和脉冲/方向控制模式
- 1.5轴运动控制，主要功能包括：
- 实时任务
- 250μs循环时间
- 运动曲线发生器
- 电子齿轮
- 插补电子凸轮
- 寻原点功能
- 高速位置捕捉
更小尺寸
- 驱动器标准40毫米宽度，若要安装选件支架，宽度增加22毫米，从而驱动器宽度为62毫米
-
驱动器可以多排放置，从而降低机柜高度。通过驱动器的后部将热量直接从机柜排出（正常情况下，也可以通过驱动器顶部的通风孔散热）。
- 适合仅200毫米深的机柜
易于安装和设置
- DIN导轨对齐
- 易于多轴安装的套件
- 单电缆技术和电子铭牌实现快速设置；
- 和Unimotor hd伺服电机的无缝连接
- 易于插拔连接器
- 使用Unidrive M Connect PC工具和SD卡快速调试
- Machine Control Studio为编程自动化和运动控制功能提供了灵活、直观的环境
- 符合IEC61131标准语言编程
灵活性
- 两个选项插槽，用于功能扩展和定制（请参阅可用的选项模块）
- 内置RS485通讯
板载防御
-
通过机器防御性减少停机时间
- -集成双STO
- -符合SIL3（防御完整性等级3）和PLe（性能等级e）
选件模块
系统集成模块-反馈模块
 |
SI-Encoder 正交编码器输入接口模块。 |
|
|
SI-Universal Encoder 编码器输入和输出接口，支持正交，SinCos，EnDat和SSI编码器。 |
系统集成模块-通讯模块
|
|
SI-PROFIBUS SI-PROFIBUS接口模块支持从机连接。可以使用多个SI-PROFIBUS模块或SI-PROFIBUS和其他选件模块类型的组合来添加附加功能，如扩展I / O、网关功能或其他PLC功能。 |
|
|
SI-DeviceNet SI-DeviceNet支持从机连接。可以使用多个SI-DeviceNet模块来提供附加功能。 |
|
|
SI-CANopen Digitax HD的SI-CANopen接口模块支持各种配置文件，提供了灵活性。 |
|
|
SI-Ethernet SI-Ethernet可用于提供高速驱动器访问，全局连接以及与IT网络技术的集成。 |
|
|
SI-EtherCAT SI-EtherCAT允许Digitax HD伺服驱动器与EtherCAT网络连接。 |
 |
SI-PROFINET RT SI-PROFINET允许Digitax HD与PROFINET PLC和网络进行通信和接口。 |
 |
SI-Interbus Interbus接口模块。 |
系统集成模块-应用模块
|
|
MCi210 扩展的机器控制，通过附加端口提供MCi200功能，并同时连接到2个独立的以太网。 |
|
|
MCi200 第二个处理器，使用行业标准IEC61131-3编程语言提供定制。 |
|
|
SI-Apps Compact 兼容模块允许将旧的SyPTPro应用程序重新为Digitax HD编译。 |
系统集成模块-I / O模块
|
|
SI-I / O 扩展I / O接口模块，以增加驱动器上I / O点的数量。提供附加功能：4 x数字I / O，3 x模拟输入（默认）/数字输入，1 x模拟输出（默认）/数字输入，2 x继电器。 |
附件
键盘
 |
KI-Compact紧凑型显示器 显示屏（安装在M753和M750上，M751需单独订购）可确保即使没有网络连接，也能够访问驱动器诊断信息。包括2个旋转开关，用于节点地址硬件设置，以便更快地调试运动网络。 |
 |
KI-Compact 485适配器 这使驱动器可以通过RS485进行通信。如果驱动器没有键盘，则通常用于编程。 |
 |
Remote keypad RTC 该键盘可远程安装，可灵活安装在面板的外部（符合IP54 / NEMA 12）。三行纯文本，多语言LCD键盘，用于快速设置和有用的诊断。电池供电的实时时钟可对事件进行准确的时间戳记，有助于诊断。 |
驱动器接口单元-通讯
 |
CT USB通信电缆 USB通信电缆允许驱动器连接到PC，以与我们的PC工具一起使用*。 |
选件模块
系统集成模块-反馈模块
|
SI-Encoder 正交编码器输入接口模块。 |
|
|
SI-Universal Encoder 编码器输入和输出接口，支持正交，SinCos，EnDat和SSI编码器。 |
系统集成模块-通讯模块
|
|
SI-PROFIBUS SI-PROFIBUS接口模块可实现从机连接。可以使用多个SI-PROFIBUS模块或SI-PROFIBUS和其他选件模块类型的组合来添加附加功能，例如扩展I / O，网关功能或附加PLC功能。 |
|
|
SI-Devicenet SI-DeviceNet支持从机连接。可以使用多个SI-DeviceNet模块来提供附加功能。 |
|
|
SI-CANopen Digitax HD的SI-CANopen接口模块支持各种配置文件，提供了灵活性。 |
|
|
SI-Ethernet以太网 SI-Ethernet可用于提供高速驱动器访问，全局连接以及与IT网络技术的集成。 |
|
|
SI-EtherCAT SI-EtherCAT允许Digitax HD伺服驱动器和EtherCAT网络连接。 |
| |
SI-PROFINET RT SI-PROFINET允许Digitax HD与PROFINET PLC和网络进行通信和接口。 |
|
SI-Interbus Interbus接口模块。 |
系统集成模块-应用模块
|
|
MCi210 扩展的机器控制，通过附加端口提供MCi200功能，并同时连接到2个独立的以太网。 |
|
|
MCi200 第二个处理器，使用行业标准IEC61131-3编程语言提供定制。 |
|
|
SI-Apps Compact 兼容模块允许将旧的SyPTPro应用程序重新编译为高清格式。 |
系统集成模块-附加I / O模块
|
|
SI-I / O 扩展I / O接口模块，以增加驱动器上I / O点的数量。提供附加功能：4 x数字I / O，3 x模拟输入（默认）/数字输入，1 x模拟输出（默认）/数字输入，2 x继电器。 |
附件
键盘
|
KI-Compact紧凑型显示器 显示屏（M753和M750标配，M751可选）确保即使在没有网络连接的情况下也可以查看驱动器诊断信息。包括2个旋转开关，用于对节点地址进行硬件设置，以加快运动网络的调试速度。 |
|
KI-Compact 485适配器 这使驱动器可以通过RS485进行通信。如果驱动器没有键盘，则通常用于编程。 |
|
Remote keypad RTC 该键盘可远程安装，可灵活安装在面板的外部（符合IP54 / NEMA 12）。三行纯文本，多语言LCD键盘，用于快速设置和有用的诊断。电池供电的实时时钟可对事件进行准确的时间戳记，有助于诊断。 |
驱动器接口单元-通讯
|
CT USB通信电缆 USB通信电缆允许驱动器连接到PC，以便与我们的PC工具一起使用*。 |
 |
Digitax M75C CapShare 电容器模块（200 V和400 V）具有热防御功能，可增加储能容量，并优化能源利用效率。 |
*还需要KI-Compact-485适配器。
Digitax M75C CapShare
电容器模块（200 V和400 V）具有热防御功能，可增加储能容量，并优化能源利用效率。
*还需要KI-Compact-485适配器。
