DPM-C501L / C502

DPM-C501L / C502

台达基本型多功能电表DPM-C501 ,为因应自动化市场快速发展、以及智能制造的趋势,所设计出的盘面安装式三相智能电表,具备精度高的特点,适用于配电盘的环境使用。

● 可支持各种电力参数量测及谐波量测
● 支持报警设定、参数群组化设定
● 采用MODBUS协议,可广泛应用于各种控制系统,SCADA系统和能源管理系统中,是建构能源管理系统、节能监测系统的理想选择。
● 具备4DI / 2DO接口

产品介绍

产品特色

参数群组化传送功能

  • 可将需要上传的电表量测参数群组化,让PLC、SCADA或EMS一次读取,降低上位机数据读取时间,加强数据实时性
  • 将不连续的缓存器地址映像成连续的地址,读取命令次数降低,使上位机(SCADA、PLC)读取数据更有效率

高精度电力质量参数量测

  • 高精度Class 0.5S的双向电能及电力参数量测,符合IEC 62053 及 CNS 14607之要求
  • 支持总谐波失真,及量测电流电压不平衡度等电力质量参数分析

超大屏幕LCD

  • 屏幕尺寸(4吋),显示范围大,可显示英文大小写

安装、操作简易

  • 盘面型电表两侧弹性固定架,不需工具螺丝固定,拆装便利

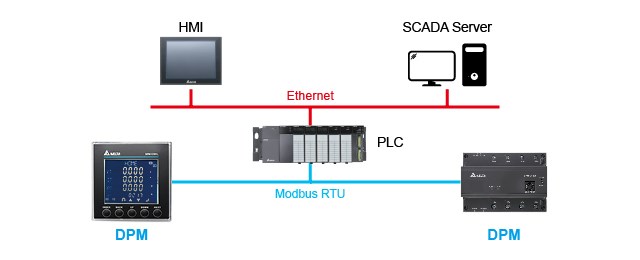

  • 内建RS-485通讯接口,支持MODBUS协议,所有量测参数可透过通讯方式传送至上位机

电力量测数据及警报记录

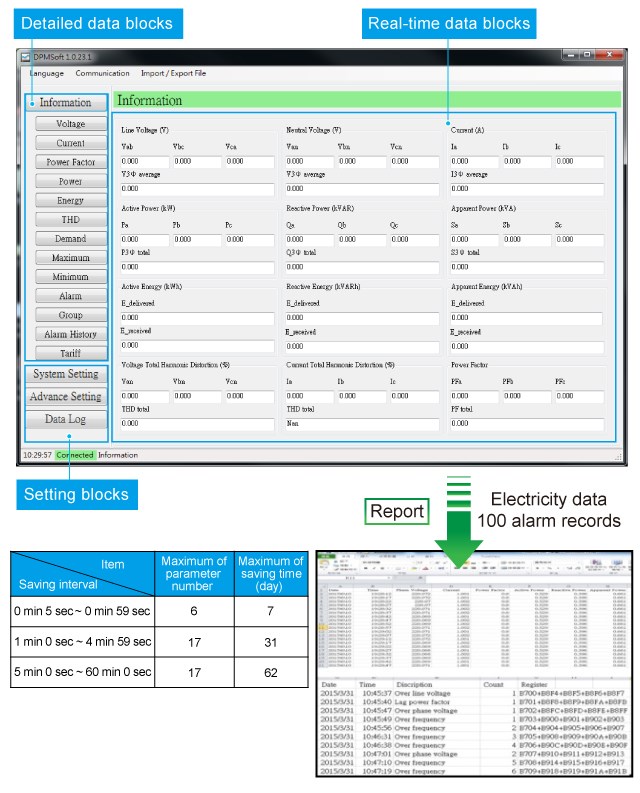

  • 透过软件DPMSoft实时监测电力量测数据,可轻松导出所有记录数据
  • 可记录2个月的电力量测数据,依时间间格可选择多达17种电力参数做纪录(例:17种电力参数,记录间隔5分钟,可记载2个月),内建29种警报事件,且可记录高达500笔警报记录

应用领域

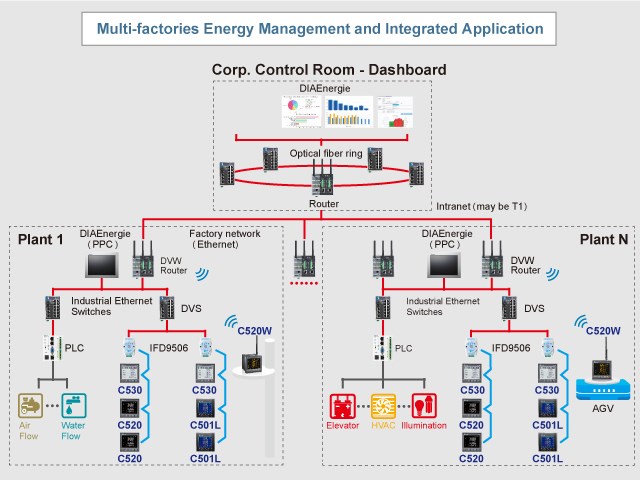

  • DPM-C501可应用于:电力监控,中、低压配电系统,智能开关盘柜,能源管理系统,工厂自动化系统,建筑自动化系统,铁道交通电力系统,电供暖系统,风电系统,储能系统,电网计量,电能质量分析

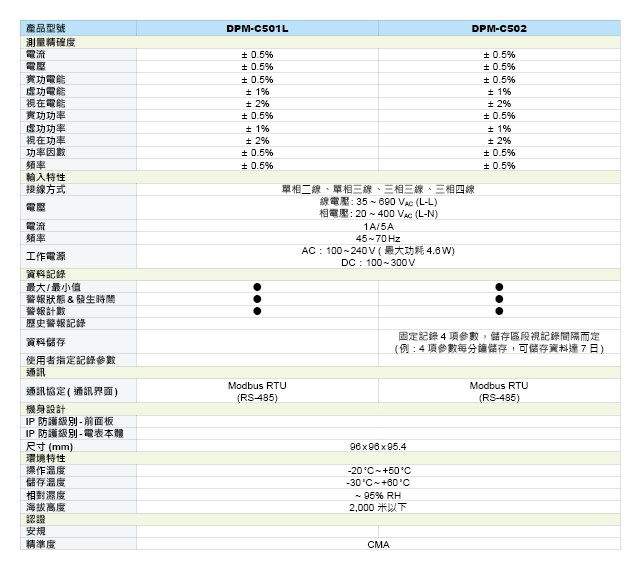

技术规格
