步进驱动系统

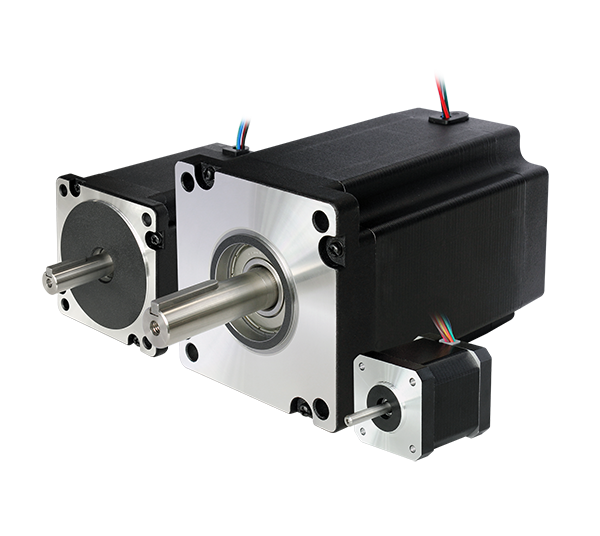

| 步科步进电机选型对照表 | |||||||||||||||||||
| 相数 | 法兰 | 型号 | 保持扭矩 | 2CM545 | 2CM860 | 3CM880 | 2M412 | 2M1180N | 3M2280N | CM422B | CM880A | FM860-AA-000 | |||||||
| CM880B | FM860-LA-000 | FM560-EA-000 | |||||||||||||||||
| 2CM525 | 2CM560 | 2CM880 | 2CM0870 | 2H1160 | 2M2280N | CM422C | CM880C | FM880-EA-000 | |||||||||||
| 峰值电流 | 0.3-2.5A | 1-4.5A | 1.8-6A | 1.8-6A | 2.4-8A | 2.4-7.2A | 2.4-8A | 0.1-2.5A | 2.5-6.5A | 4.5-8A | 4.5-8A | 2.8-8A | 0.1-2.5A | 0.15-8A | 0.15-8A/0.1-10A | 0.1-6A | |||
| 两相 | 42 | 2S42Q-0240 | 0.22N.m | √ | √ | √ | √ | √ | √ | ||||||||||
| 2S42Q-0348 | 0.34N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 57 | 2S57Q-0541 | 0.5N.m | √ | √ | √ | √ | √ | √ | |||||||||||
| 2S57Q-0956 | 0.9N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 2S57Q-1376 | 1.3N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 2S57Q-2280 | 2.2N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 2S57Q-25B2 | 2.5N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 86 | 2S86Q-3465 | 3.4N.m | √ | √ | √ | √ | √ | √ | √ | ||||||||||
| 2S86Q-4580 | 4.5N.m | √ | √ | √ | √ | √ | √ | √ | |||||||||||
| 2S86Q-85B8 | 8.5N.m | √ | √ | √ | √ | √ | √ | √ | |||||||||||
| 2S86Q-051F6 | 12.8N.m | √ | √ | √ | √ | √ | √ | √ | |||||||||||
| 110 | 2S110Q-03999 | 11.7N.m | √ | √ | √ | ||||||||||||||
| 2S110Q-047F0 | 21N.m | √ | √ | √ | |||||||||||||||
| 2S110Q-054K1 | 30N.m | √ | √ | √ | |||||||||||||||
| 130 | 2S130Y-063R8 | 40N.m | √ | ||||||||||||||||
| 三相 | 57 | 3S57Q-04056 | 0.9N.m | √ | √ | √ | |||||||||||||
| 3S57Q-04079 | 1.5N.m | √ | √ | √ | |||||||||||||||
| 85 | 3S85Q-04097 | 4N.m | √ | √ | √ | ||||||||||||||
| 3S85Q-040F7 | 7.5N.m | √ | |||||||||||||||||
分类列表:

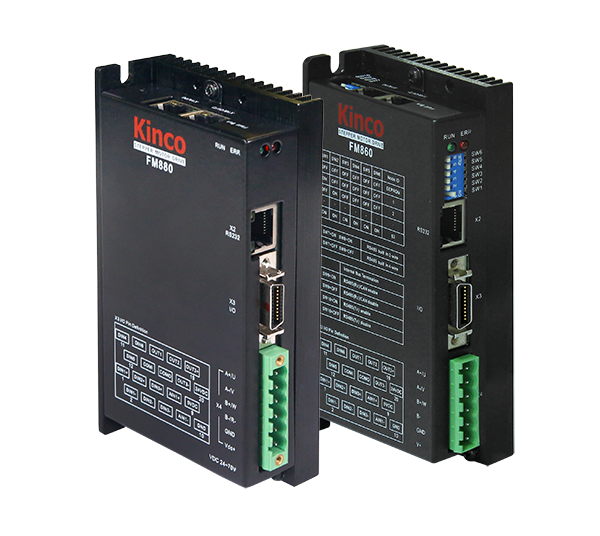

FM系列总线步进驱动器
支持Modbus/Canopen/EtherCAT总线控制协议 支持RS232串口通信，使用上位机软件KincoStep参数设定 支持脉冲+方向（PLS+DIR)、正反向脉冲（CW/CCW)和A+B相
