VFD-E系列
| 230V | |||||||||||||
| 型号 VFD-E | 002 | 004 | 007 | 015 | 022 | 037 | 055 | 075 | 110 | 150 | |||
| 适用电机功率 (Kw) | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | |||
| 适用电机功率 (HP) | 0.25 | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10 | 15 | 20 | |||
| 输出 | 额定输出容量 (kVA) | 0.6 | 1.0 | 1.6 | 2.9 | 4.2 | 6.5 | 9.5 | 12.5 | 17.1 | 25 | ||
| 额定输出电流(A) | 1.6 | 2.5 | 4.2 | 7.5 | 11 | 17 | 25 | 33 | 45 | 65 | |||
| 最大输出电压 (V) | 三相对应输入电压 | ||||||||||||
| 输出频率范范围(Hz) | 0.1- 599Hz | ||||||||||||
| 载波频率范围 (kHz) | 1-15 | ||||||||||||
| 输入电流 (A) | 单相，三相电源 | 三相电源 | |||||||||||
| 电源 | 4.9/1.9 | 6.5/2.7 | 9.7/5.1 | 15.7/9 | 24/15 | 20.6 | 26 | 34 | 48 | 70 | |||
| 额定电压·频率 | 单相/三相电源，200 - 240 V50/ 60 Hz | 三相电源，200 - 240 V 50 / 60 Hz | |||||||||||
| 容许输入电压变动范围 | +10%(180-264V) | ||||||||||||
| 容许电源频率变动 | +5%(47-63H2) | ||||||||||||
| 冷却散热系统 | 自然风冷 | 强制风冷 | |||||||||||
| 重量(kg) | 1.1 | 1.1 | 1.1 | 1.9 | 1.9 | 1.9 | 3.5 | 3.5 | 3.57 | 6.6 | |||
| 460V | |||||||||||||
| 型号 VFD-E | 004 | 007 | 015 | 022 | 037 | 055 | 075 | 110 | 150 | 185 | 220 | ||
| 适用电机功率 (Kw) | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11.0 | 15 | 18.5 | 22 | ||
| 适用电机功率 (HP) | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10 | 15.0 | 20 | 25 | 30 | ||
| 输出 | 额定输出容量 (kVA) | 1.2 | 2.0 | 3.3 | 4.4 | 6.8 | 9.9 | 13.7 | 18.3 | 24 | 29 | 34 | |
| 额定输出电流(A) | 1.5 | 2.5 | 4.2 | 5.5 | 8.5 | 13 | 18 | 24 | 32 | 38 | 45 | ||
| 最大输出电压 (V) | 三相对应输入电压 | ||||||||||||
| 输出频率范范围(Hz) | 0.1- 599Hz | ||||||||||||
| 载波频率范围 (kHz) | 1-15 | ||||||||||||
| 输入电流 (A) | 三相电源 | ||||||||||||
| 电源 | 1.9 | 3.2 | 4.3 | 7.1 | 11.2 | 14 | 19 | 26 | 35 | 41 | 49 | ||
| 额定电压·频率 | 三相电源，380 - 480 V 50/ 60 Hz | ||||||||||||
| 容许输入电压变动范围 | +10%(342-528V) | ||||||||||||
| 容许电源频率变动 | +5%(47-63H2) | ||||||||||||
| 冷却散热系统 | 自然风冷 | 强制风冷 | |||||||||||
| 重量(kg) | 0.2 | 1.2 | 1.2 | 1.9 | 1.9 | 4.2 | 4.2 | 4.2 | 7.47 | 7.47 | 7.47 | ||
| 产品规格 | ||||
| 115V | ||||
| 型号 VFD-E | 002 | 004 | 007 | |
| 适用电机功率 (Kw) | 0.2 | 0.4 | 0.75 | |
| 适用电机功率 (HP) | 0.25 | 0.5 | 1.0 | |
| 输出 | 额定输出容量 (kVA) | 0.6 | 1.0 | 1.6 |
| 额定输出电流(A) | 1.6 | 2.5 | 4.2 | |
| 最大输出电压 (V) | 三相对应两倍输入电压 | |||
| 输出频率范范围(Hz) | 0.1 - 599 Hz | |||
| 载波频率范围 (kHz) | 1-15 | |||
| 输入电流 (A) | 单相电源 | |||
| 电源 | 6 | 9 | 18 | |
| 额定电压·频率 | 单相电源 100 - 120 W 50/ 60 Hz | |||
| 容许输入电压变动范围 | ±10% (90-132 W) | |||
| 容许电源频率变动 | ±5%(47-63 H2) | |||
| 冷却散热系统 | 自然风冷 | 强制风冷 | ||
| 重量(kg) | 1.2 | 1.2 | 1.2 | |
| 产品信息 | ||
| 框号 | 型号 | 功率范围 |
| 框号 A1: | VFD002E11A/11C/11T | 115V: 0.2kW ~ 0.4kW 230V: 02kW ~ 15kW 460V: 0.4kW ~ 15kW |
| VFD002E21A/21C/21T | ||
| WFD002E23A/23C/237 | ||
| WEDO04E11A/11C.11T | ||
| WFD004E21A/21C/21T | ||
| VFD004E23A/23C/23T | ||
| WFD004E43A/43C/43T | ||
| VFD007E23A/23C/23T | ||
| VFD007E43A/43C/43T | ||
| 框号 A2: | WED015E23A/23C/23T | |
| WFD015E43A/43C/43T | ||

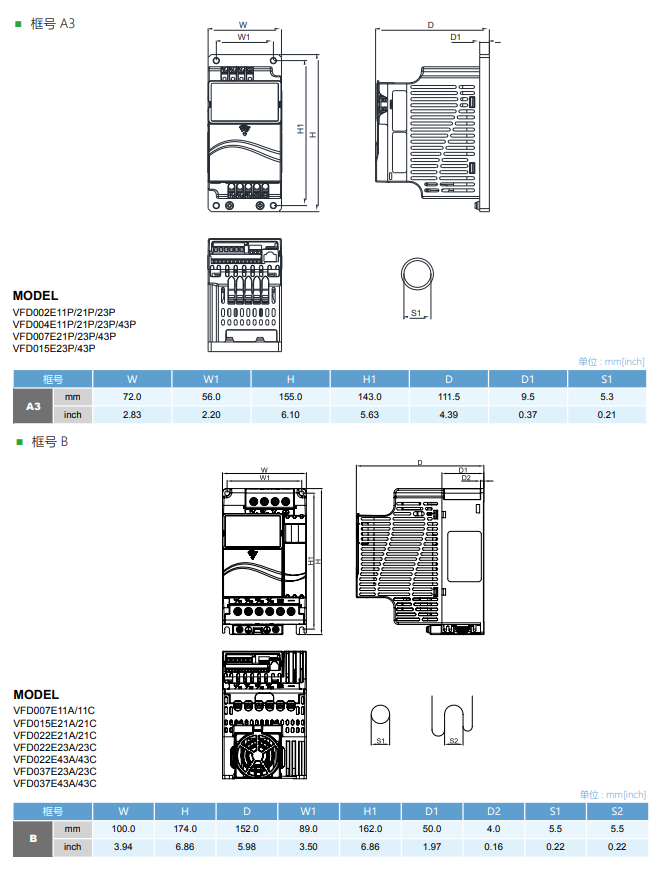

| 框号 A3: | VFD002E11P/21P/23P | |
| VFD004E11P/21P/23P/43P | ||
| VFD007E21P/23P/43P | ||
| VFD015E23P/43P | ||
| 框号 B | VFD007E11A/11C | 115V: 0.75kW 230V: 15kW ~ 37kW 460V: 22kW ~ 3.7kW |
| WFD015E21A/21C | ||
| WFD022E21A/21C | ||
| VFD022E23A/23C | ||
| VFD022E43A/43C | ||
| VFD037E23A/23C | ||
| VFD037E43A/43C | ||

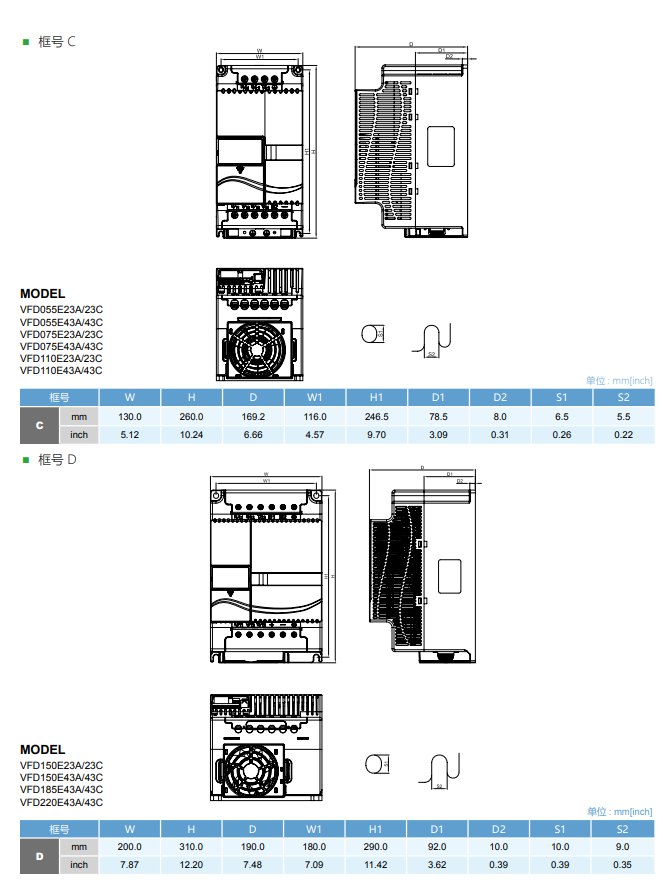

| 框号 C | VFD055E23A/23C | 230V: 5.5kW ~ 11 kW 460V: 5.5kW ~ 11 kW |
| WED055E43A/43C | ||
| VFD075E23A/23C | ||
| VFD075E43A/43C | ||
| VFD110E23A/23C | ||
| VFD110E43A/43C | ||
| 框号 D | VFD150E23A/23C | 230V: 15kW 460V: 15kW ~ 22kW |
| VFD150E43A/43C | ||
| VFD185E43A/43C | ||
| VFD220E43A/43C | ||
应用领域
小型天车之X-Y轴、洗衣机、跑步机、射出成型机的机械手臂(夹取)、菜梯(2HP)磨床、钻孔机木工机、织带机、大楼空调、大楼供水系统内之分水系统
技术规格
- 输出频率0.1~600Hz
- 模块化设计
- 内置PLC功能
- 内置滤波器(230V 1 phase / 460V 3 phase)
- 支持Fieldbus通讯模块: DeviceNet, Profibus, LonWorks and CANopen
- RFI-switch 应用于非接地电源系统
- DC-BUS可并联共享
- 可弹性扩展
- 防御功能
