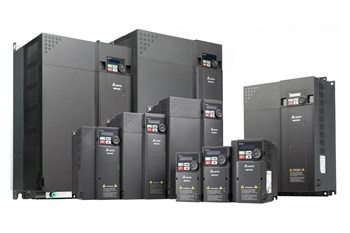

MH300系列
| 标准机种 | 标准机种 | |||||||||||||||
| 型号 | 额定 | 框号 | 标准机种(0-599H2) | 型号 | 额定 | 框号 | 标准机种(0-599H2) | |||||||||
| 适用电机功率 | 输出电流[A] | 内置EMC 滤波器 | IP40 机种 | F: 强制冷却 N: 自然风冷 | 适用电机功率 | 输出电流[A] | 内置EMC 滤波器 | IP40 机种 | F: 强制冷却 N: 自然风冷 | |||||||
| [HP] | [kw] | [HP] | [kw] | |||||||||||||
| 115V单相 | 460 V 三相 | |||||||||||||||
| VFD1A6MH11ANSAA | 0.25 | 0.2 | 1.6 | A | — | N | VFD1A5MH43ANSAA | 0.5 | 0.4 | 1.5 | A | N | ||||
| VFD1A6MH11ENSAA | √ | VFD1A5MH43ENSAA | A | √ | ||||||||||||
| VFD2A5MH11ANSAA | 0.5 | 0.4 | 2.5 | A | VFD1A5MH43AFSAA | B | √ | F | ||||||||
| VFD2A5MH11ENSAA | √ | VFD3A0MH43ANSAA | 1 | 0.75 | 3 | A | ||||||||||
| VFD5AOMH11ANSAA | 1 | 0.75 | 5 | C | F | VFD3A0MH43ENSAA | A | √ | ||||||||
| VFD5AOMH11ENSAA | √ | VFD3AOMH43AFSAA | B | √ | ||||||||||||
| 型号 | 额定 | 框号 | 标准机种(0-599H2) | VFD3AOMH43ANSNA | A | N | ||||||||||
| 适用电机功率 | 输出电流[A] | 内置EMC 滤波器 | IP40 机种 | F: 强制冷却 N: 自然风冷 | VFD3AOMH43ENSNA | A | √ | |||||||||
| [HP] | [kw] | WED492MH43ANSAA | 2 | 1.5 | 4.2 | B | F | |||||||||
| 230 V 单相 | VED4A2MH43ENSAA | √ | ||||||||||||||
| VFD1A6MH21ANSAA | 0.25 | 0.2 | 1.6 | A | N | VFD4A2MH43AFSAA | √ | |||||||||
| VFD1A6MH21ENSAA | A | √ | VFD5A7MH43ANSAA | 3 | 2.2 | 5.7 | C | |||||||||
| VFD1A6MH21AFSAA | B | √ | VFD5A7MH43ENSAA | √ | ||||||||||||
| VFD2A8MH21ANSAA | 0.5 | 0.4 | 2.8 | A | VFD5A7MH43AFSAA | √ | ||||||||||
| VFD2A8MH21ENSAA | A | √ | VFD9AOMH43ANSAA | 5 | 3.7/4 | 9 | C | |||||||||
| VFD2A8MH21AFSAA | B | √ | F | VFD9AOMH43ENSAA | √ | |||||||||||
| VFD5AOMH21ANSAA | 1 | 0.75 | 5 | B | N | VFD9AOMH43AFSAA | √ | |||||||||
| VFD5AOMH21AFSAA | √ | F | WFD13AMH43ANSAA | 7.5 | 5.5 | 13 | D | |||||||||
| VFD5AOMH21ENSAA | √ | N | VFD13AMH43ENSAA | √ | ||||||||||||
| VFD7A5MH21ANSAA | 2 | 1.5 | 7.5 | C | F | VFD13AMH43AFSAA | √ | |||||||||
| VFD7A5MH21AFSAA | √ | VFD17AMH43ANSAA | 10 | 7.5 | 17.5 | D | ||||||||||
| VFD7A5MH21ENSAA | √ | VFD17AMH43ENSAA | √ | |||||||||||||
| VFD11AMH21ANSAA | 3 | 2.2 | 11 | VFD17AMH43AFSAA | √ | |||||||||||
| VFD11AMH21AFSAA | √ | VFD25AMH43ANSAA | 15 | 11 | 25 | E | ||||||||||
| VFD11AMH21ENSAA | √ | VFD25AMH43ENSAA | √ | |||||||||||||
| 型号 | 额定 | 框号 | 标准机种(0-599H2) | VFD25AMH43AFSAA | √ | |||||||||||
| 适用电机功率 | 输出电流[A] | 内置EMC 滤波器 | IP40 机种 | F: 强制冷却 N: 自然风冷 | VFD32AMH43ANSAA | 20 | 15 | 32 | E | |||||||
| [HP] | [kw] | VFD32AMH43ENSAA | √ | |||||||||||||
| 230 V 三相 | VFD32AMH43AFSAA | √ | ||||||||||||||
| VFD1A6MH23ANSAA | 0.25 | 0.2 | 1.6 | A | — | N | VED38AMH43ANSAA | 25 | 18.5 | 38 | F | |||||
| VFD1A6MH23ENSAA | √ | VFD38AMH43ENSAA | √ | |||||||||||||
| VFD2A8MH23ANSAA | 0.5 | 0.4 | 2.8 | A | VFD38AMH43AFSAA | √ | ||||||||||
| VFD2A8MH23ENSAA | √ | VFD45AMH43ANSAA | 30 | 22 | 45 | F | ||||||||||
| VFD5AOMH23ANSAA | 1 | 0.75 | 5 | A | F | VFD45AMH43ENSAA | √ | |||||||||
| VFD5AOMH23ENSAA | √ | VFD45AMH43AFSAA | √ | |||||||||||||
| VFD5AOMH23ANSNA | N | VFD60AMH43AFSAA | 40 | 30 | 60 | G | √ | |||||||||
| VFD5AOMH23ENSNA | √ | VFD60AMH43ANSAA | ||||||||||||||
| VFD7A5MH23ANSAA | 2 | 1.5 | 7.5 | B | F | VFD75AMH43AFSAA | 50 | 37 | 75 | H | √ | |||||
| VFD7A5MH23ENSAA | √ | VFD75AMH43ANSAA | ||||||||||||||
| VFD11AMH23ANSAA | 3 | 2.2 | 11 | C | VFD91AMH43AFSAA | 60 | 45 | 91 | H | √ | ||||||
| VFD11AMH23ENSAA | √ | VFD91AMH43ANSAA | ||||||||||||||
| VFD17AMH23ANSAA | 5 | 3.7/4 | 17 | C | VFD112MH43AFSAA | 75 | 55 | 112 | I | √ | ||||||
| VFD17AMH23ENSAA | √ | VFD112MH43ANSAA | ||||||||||||||
| VFD25AMH23ANSAA | 7.5 | 5.5 | 25 | D | VFD150MH43AFSAA | 100 | 75 | 150 | I | √ | ||||||
| VFD25AMH23ENSAA | √ | VFD150MH43AFSAA | ||||||||||||||
| VFD33AMH23ANSAA | 10 | 7.5 | 33 | E | ||||||||||||
| VFD33AMH23ENSAA | √ | |||||||||||||||
| VFD49AMH23ANSAA | 15 | 11 | 49 | E | ||||||||||||
| VFD49AMH23ENSAA | √ | |||||||||||||||
| VFD65AMH23ANSAA | 20 | 15 | 65 | F | ||||||||||||
| VFD65AMH23ENSAA | √ | |||||||||||||||
| VFD75AMH23ANSAA | 25 | 18.5 | 75 | G | ||||||||||||
| VED90AMH23ANSAA | 30 | 22 | 90 | |||||||||||||
| VFD120MH23ANSAA | 40 | 30 | 120 | I | ||||||||||||
| VFD146MH23ANSAA | 50 | 37 | 143 | |||||||||||||
应用领域
机床、纺织机械、木工机械、橡塑机械、收/放卷应用
技术规格
驱动特性
- 过载能力达 150% / 60 秒、200% / 3 秒，适用于各种定转矩负载
- 支持感应电机、永磁同步电机，可选配 PG卡进行高精度速度、定位控制
- 强大的低频输出力矩 ( 0.5 Hz / 200%，无PG向量控制；0 Hz / 200%，PG向量控制)，帮助重负载设备在低速高扭力下维持平稳运转
- 内置张力专用功能，恒定张力控制
- 支持速度、转矩、位置控制
强大的系统支持
- 内置 PLC (5k steps)，支持程序编程，节省系统配置成本
- 内置STO (SIL2 / PL d) 防御停止功能，强化防御性和可靠性
- 全系列支持共直流母线
- 标配支持 Modbus 及 CANopen 通讯，另提供多项选配通讯卡，包括：EtherNet/IP、Modbus TCP、EtherCAT、DeviceNet、PROFIBUS DP、PROFINET，支持多元应用与网络通讯需求
- 提供内置滤波器机种
- 可选配 24 V电源卡，缩短非预期停工时间
弹性的多元扩展
- 内置2组33 kHz脉冲输入端子 (MI6 & 7) 及1组输出端子 (DFM)
- 内置两组配件卡插槽，可同时安装PG卡或I/O扩展卡、通讯卡、24 V电源卡
- 可扩展DI与DO各3组，共6个接点
- 可扩展2或3组继电器 (Relay)
优异的张力控制
- 内置卷径计算：可透过线速度、材料厚度、测距仪量测卷径
- 兼备两组PID参数：可线性调整，解决启动时以及不同卷径大小与线速度的张力控制问题
- 张力锥度计算：自动随收卷时卷径变大调整张力值，避免材料发生皱折或变型
- 转矩控制时的摩擦力、惯量补偿：自动补偿收 / 放滚动条上的摩擦等机械损失及惯量，以维持张力恒定不变
- 自动换卷：仅需外部信号即可完成不停机自动换料
