CP2000系列

CP2000系列







230V
框号 型号VFD-□□□□CP23□-□□ 输出 输出 机种净重(Kg)
轻载 一般负载 输入电流
(A)轻载		 输入电流
(A)一般负载		 定额电压/频率 操作电压范围 容许电源频率变动范围
额定输出容量
(kVA)		 额定输出电流
(A)		 适用电机功率
(kw）		 适用电机功率
(HP)		 ZUI高输出频率
(Hz)		 载波频率
(kHz)		 额定输出容量
(kVA)		 额定输出电流
(A)		 适用电机功率
(kw）		 适用电机功率
(HP)
A VFD-007CP23 2.0 5 0.75 1 599.00 2~ 15
(预设值 8)		 1.2 3 0.4 0.5 6.4 3.9 3相 200-240Vac (-15%~+10%)， 50/60Hz 170-264Vac 47~63Hz 2.6 ±0.3
VFD-015CP23 3.0 7.5 1.5 2 2.0 5 0.75 1 9.6 6.4
VFD-022CP23 4.0 10 2.2 3 3.2 8 1.5 2 15 12
VFD-037CP23 6.0 15 3.7 5 4.4 11 2.2 3 22 16
VFD-055CP23 8.4 21 5.5 7.5 6.8 17 3.7 5 25 20
B VFD-075CP23 12 31 7.5 10 10 25 5.5 7.5 35 28 5.4 ±1
VFD-110CP23 18 46 11 15 13 33 7.5 10 50 36
VFD-150CP23 24 61 15 20 20 49 11 15 65 52
C VFD-185CP23 30 75 18.5 25 2~10
(预设值 6)		 26 65 15 20 83 72 9.8±1.5
VFD-220CP23 36 91 22 30 30 75 19 25 100 83
VFD-300CP23 42 105 30 40 36 90 22 30 116 99
D VFD-370CP23 58 146 37 50 48 120 30 40 146 124 38.5±1.5
VFD-450CP23 72 180 45 60 58 146 37 50 180 143
E VFD-550CP23 86 215 55 75 2~9
(预设值4)		 70 180 45 60 215 171 64.8±1.5
VFD-750CP23 110 276 75 100 86 215 55 75 276 206
VFD-900CP23 128 322 90 125 102 255 75 100 322 245



460V
框号 型号 VFD-□□□□CP43□-□□ 输出 输出 机种净重(Kg)
轻载 一般负载 输入电流
(A)轻载		 输入电流
(A)一般负载		 定额电压/频率 操作电压范围 容许电源频率变动范围
额定输出容量
(kVA)		 额定输出电流
(A)		 适用电机功率
(kw）		 适用电机功率
(HP)		 ZUI高输出频率
(Hz)		 载波频率
(kHz)		 额定输出容量
(kVA)		 额定输出电流
(A)		 适用电机功率
(kw）		 适用电机功率
(HP)
A 007 2.4 3 0.75 1 599.00 2~ 15 ( 预设值 8) 2.2 1.7 0.4 0.5 4.3 3.5 3 相 380 ~ 480 VAC (-15% ~ +10%), 50 / 60 Hz 323~528 VAC 47~63 Hz 2.6±0.3
015 3.3 4.2 1.5 2 2.4 3.0 0.75 1 6.0 4.3
022 4.4 5.5 2.2 3 3.2 4.0 1.5 2 8.1 5.9
037 6.8 8.5 3.7 5 4.8 6.0 2.2 3 12.4 8.7
040 8.4 10.5 4.0 5 7.2 9.0 3.7 5 16 14
055 10.4 13 5.5 7.5 8.4 10.5 4.0 5 20 15.5
075 14.3 18 7.5 10 10.4 12 5.5 7.5 22 17
B 110 19 24 11 15 14.3 18 7.5 10 26 20 5.4±1
150 25 32 15 20 19 24 11 15 35 26
185 30 38 18.5 25 25 32 15 20 42 35
C 220 36 45 22 30 2~10( 预设值 6) 30 38 18.5 25 50 40 9.8±1.5
300 48 60 30 40 36 45 22 30 66 47
370 58 73 37 50 48 60 30 40 80 63
D0 450 73 91 45 60 58 73 37 53 91 74 27±1
550 88 110 55 75 73 91 45 60 110 101
D 750 120 150* 75 100 599.01 88 110 55 75 150 114 4 相 380 ~ 480 VAC (-15% ~ +10%), 50 / 60 Hz 323~529 VAC 47~64 Hz 38.5±1.5
900 143 180 90 125 2 ~ 9 ( 预设值 4) 120 150 75 100 180 157
E 1100 176 220 110 150 143 180 90 125 220 167 64.8±1.5
1320 207 260* 132 175 175 220 110 150 260 207
F 1600 247 310 160 215 207 260 132 175 310 240 86.5±1.5
1850 295 370* 185 250 247 310 160 215 370 300
G 2000 315 395 200 270 247 310 160 215 395 300 134± 4
2200 367 460 220 300 295 370 185 250 460 380
2500 383 481 250 340 315 395 200 270 481 390
2800 422 530 280 375 367 460 220 300 530 400
H 3150 491 616 315 425 438 550 280 375 616 494 228
3550 544 683 355 475 491 616 315 425 683 555
4000 613 770 400 530 544 683 355 475 770 625
5000 773 930 500 675 720 866 450 600 930 866
5600 872 1094 560 750 741 930 500 675 1094 930
6300 966 1212 630 850 872 1094 560 750 1212 1094



380V CP2000 简约版
框号 型号VFD-□□□□CP43L-□□ 输出 输出 机种净重(Kg) 　
轻载 输入电流
(A)轻载		 定额电压/频率 操作电压范围 容许电源
频率变动范围
额定输出容量
(kVA)		 额定输出电流
(A)		 适用电机功率
(kw）		 适用电机功率
(HP)		 ZUI高输出频率
(Hz)
C VFD-300P43L 48 60 30 40 599.00HZ 66 3 相 380 ~ 415 VAC
(-15% ~ +10%), 50 / 60 Hz)		 323~456 VAC 47~63 Hz 9.8± 1.5
VFD-370P43L 58 73 37 50 80
D0 VFD-450P43L 73 91 45 60 91 27± 1
VFD-550P43L 88 110 55 75 110
D VFD-750P43L 120 150 75 100 150 38.5± 1.5
VFD-900P43L 143 180 90 120 180
E VFD-1100P43L 175 220 110 150 220 64.8± 1.5 　
VFD-1320P43L 207 260 132 176 260
F VFD-1600P43L 247 310 160 215 310 86.5± 1.5 　
VFD-1850P43L 295 370 185 250 370
G VFD-2000P43L 315 395 200 270 395 134± 4 　
VFD-2200P43L 367 460 220 300 460
VFD-2500P43L 383 481 250 340 481
VFD-2800P43L 422 530 280 375 530


575V
框号 型号 VFD-□□□CP53A-21 输出 输出 机种净重
(Kg)
轻载 一般负载 输入电流
(A) 轻载		 输入电流
(A) 一般负载		 定额电压/频率 操作电压范围 容许电源频率变动范围
额定输出容量
(kVA)		 额定输出电流
(A)		 适用电机功率
(kw）		 适用电机功率
(HP)		 ZUI高输出频率
(Hz)		 额定输出容量
(kVA)		 额定输出电流
(A)		 适用电机功率
(kw）		 适用电机功率
(HP)
A 015 3 3 1.5 2 599.00HZ 2.5 2.5 0.75 1 3.8 3.1 3 相 525 ~ 600 VAC ( -15% ~ +10%),   50 / 60 Hz  446~660 VAC  47 ~ 63 Hz 3±0.3
022 4.3 4.3 2.2 3 3.6 3.6 1.5 2 5.4 4.5
037 6.7 6.7 3.7 5 5.5 5.5 2.2 3 10.4 7.2
B 055 9.9 9.9 5.5 7.5 8.2 8.2 3.7 5 14.9 12.3 4.8± 1
075 12.1 12.1 7.5 10 10 10 5.5 7.5 16.9 15
110 18.6 18.7 11 15 15.4 15.4 7.5 10 21.3 18
150 24.1 24.2 15 20 19.9 20 11 15 26.3 22.8



690V
框号 型号VFD-□□□CP63A-□□ 输出 输出 机种净重
(Kg)
轻载 一般负载 额定输出电流
(A)		 输入电流
(A) 轻载		 输入电流
(A) 一般负载		 操作电压范围 容许电源频率变动范围
额定输出容量
(kVA）		 适用电机功率
(690V, kW）		 适用电机功率
(690V, HP)		 适用电机功率
(575V, HP)		 额定输出电流
(A)		 额定输出容量
(kVA)		 适用电机功率
(690V, kW)		 适用电机功率
(690V,HP）		 适用电机功率
(575,HP)
C 185 29 18.5 25 20 24 24 15 20 15 20 29 24  446~759VAC  47~63Hz   10±1.5
220 36 22 30 25 30 29 18.5 25 20 24 36 29
300 43 30 40 30 36 36 22 30 25 30 43 36
370 54 37 50 40 45 43 30 40 30 36 54 43
D 450 65 45 60 50 54 54 37 50 40 45 65 54 39±1.5
550 80 55 75 60 67 65 45 60 50 54 81 65
E 750 103 75 100 75 86 80 55 75 60 67 84 66 61±1.5
900 124 90 125 100 104 103 75 100 75 86 102 84
1100 149 110 150 125 125 124 90 125 100 104 122 102
1320 179 132 175 150 150 149 110 150 125 125 147 122
F 1600 215 160 215 150 180 179 132 175 150 150 178 148 88 ± 1.5
2000 263 200 270 200 220 215 160 215 150 180 217 178
G 2500 347 250 335 250 290 239 200 270 200 220 292 222 135 ± 4
3150 418 315 425 350 350 347 250 335 250 290 353 292
H 4000 494.5 400 530 400 430 403.5 315 425 350 350 454 353 243 ± 5
4500 534.7 450 600 450 465 442.7 355 475 400 385 469 388
5600 678.5 560 750 500 590 534.7 450 600 450 465 595 504
6300 776 630 850 750 675 776 630 850 750 675 681 681



产品特色
  • 内置台达 PLC(10K STEPS) 逻辑控制器，搭配网络系统可轻易达到分布式控制及独立操作功能，达成您未来控制想象空间
  • 万年历功能，使您便于规划 PLC 程序，做时序 ON/OFF 控制，日光节约时间设定等功能
  • 机种范围宽广能符合产业需求
  • 模块化设计易于维护与扩展

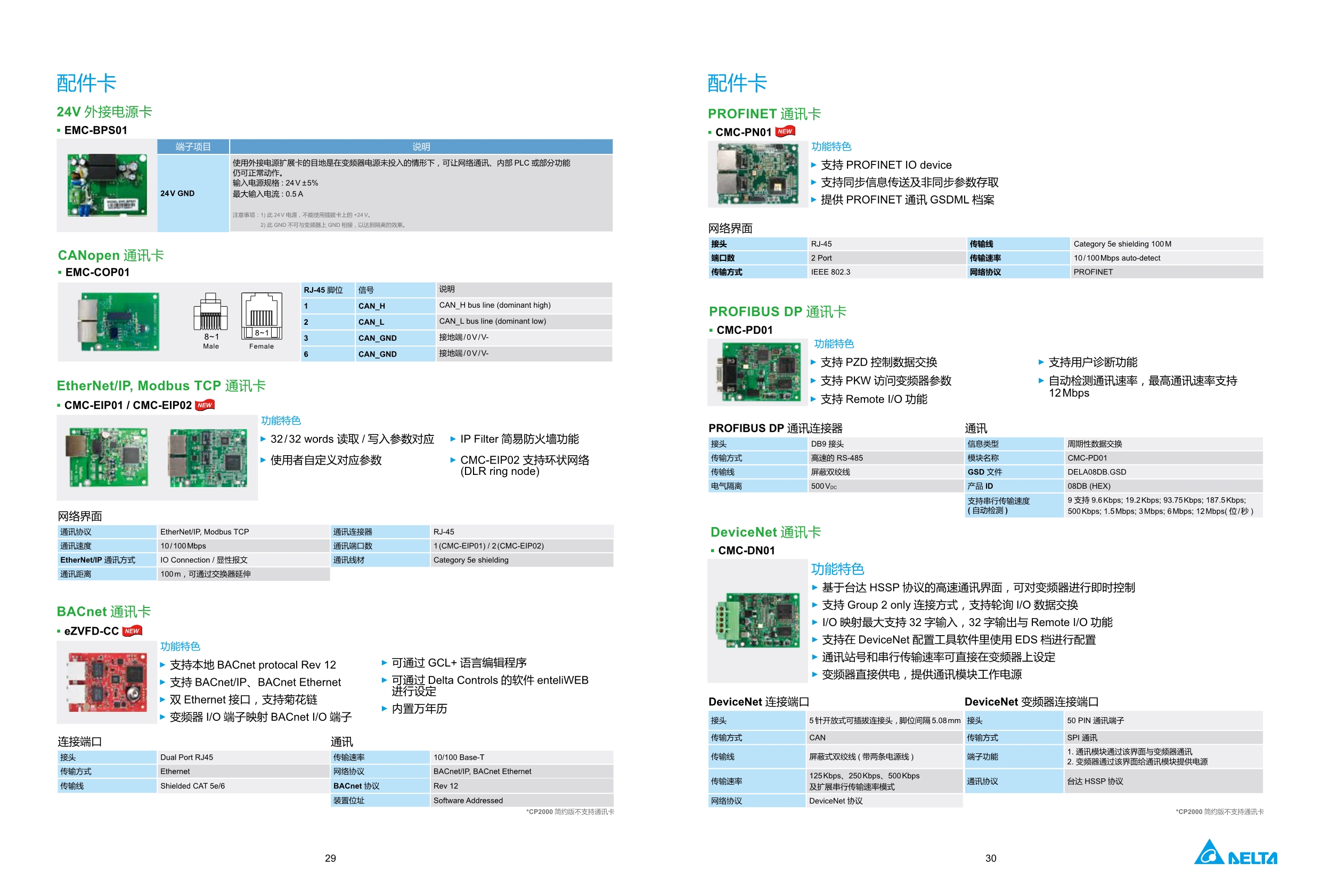

  • 通讯接口，内置 Modbus 及 BACnet 协议 (Protocol)，并可选BACnet IP、PROFINET、ProfiBUS-DP、DeviceNet、Modbus TCP、EtherNet-IP、CANopen Cards
  • PCB 涂层设计，增强环境耐受性
  • 安规兼容于 CE / UL / cUL
  • 火灾模式设定紧急情况，排烟、加压不中断

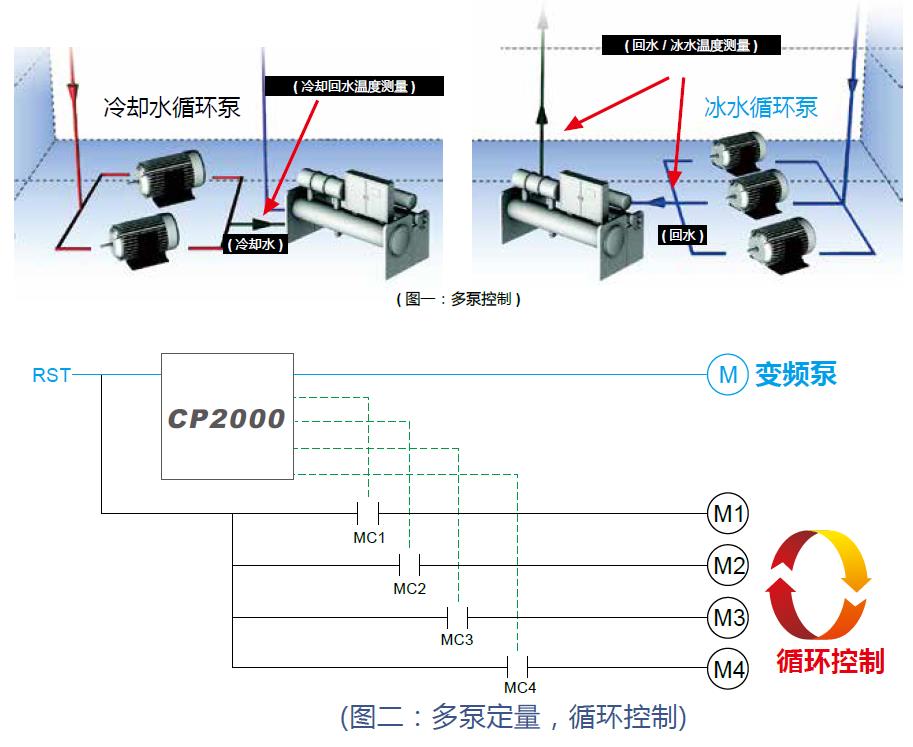

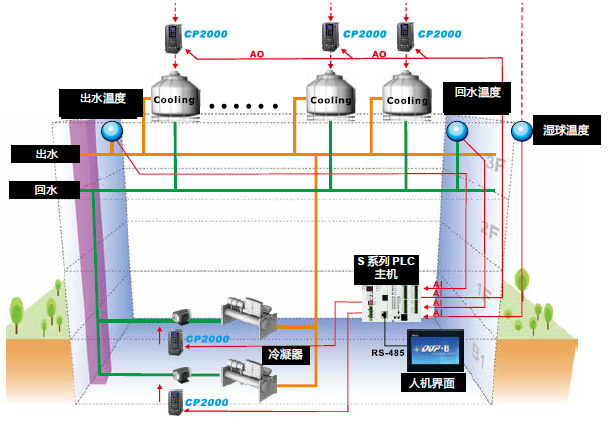

  • 多泵控制，定量，定时循环控制，同时可控制八部电机 (如图一、二需加装多控制 Relay Card)
  • 应用领域

    恒压水泵(定量、定时轮泵)、BA建筑物自动化、FA工厂自动化、HVAC Drive、冷水泵、冷却水塔和一般电机用途都适宜。

  • 技术规格

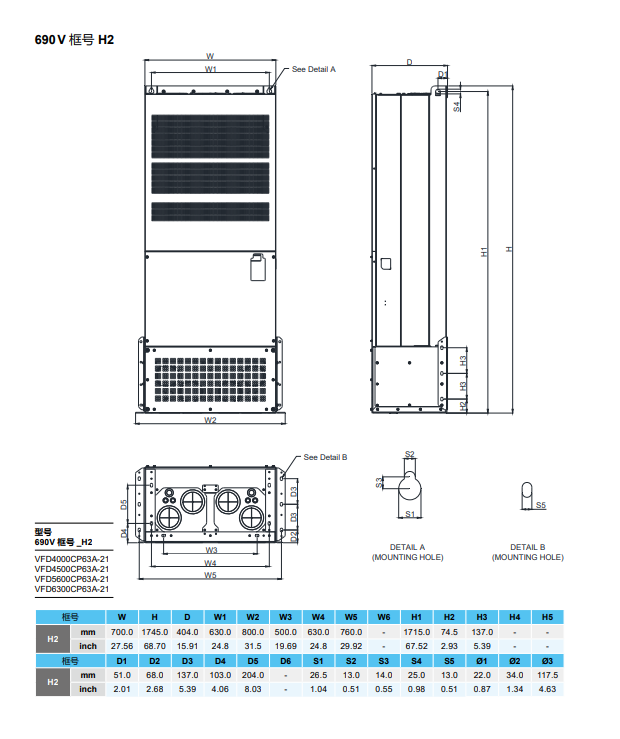

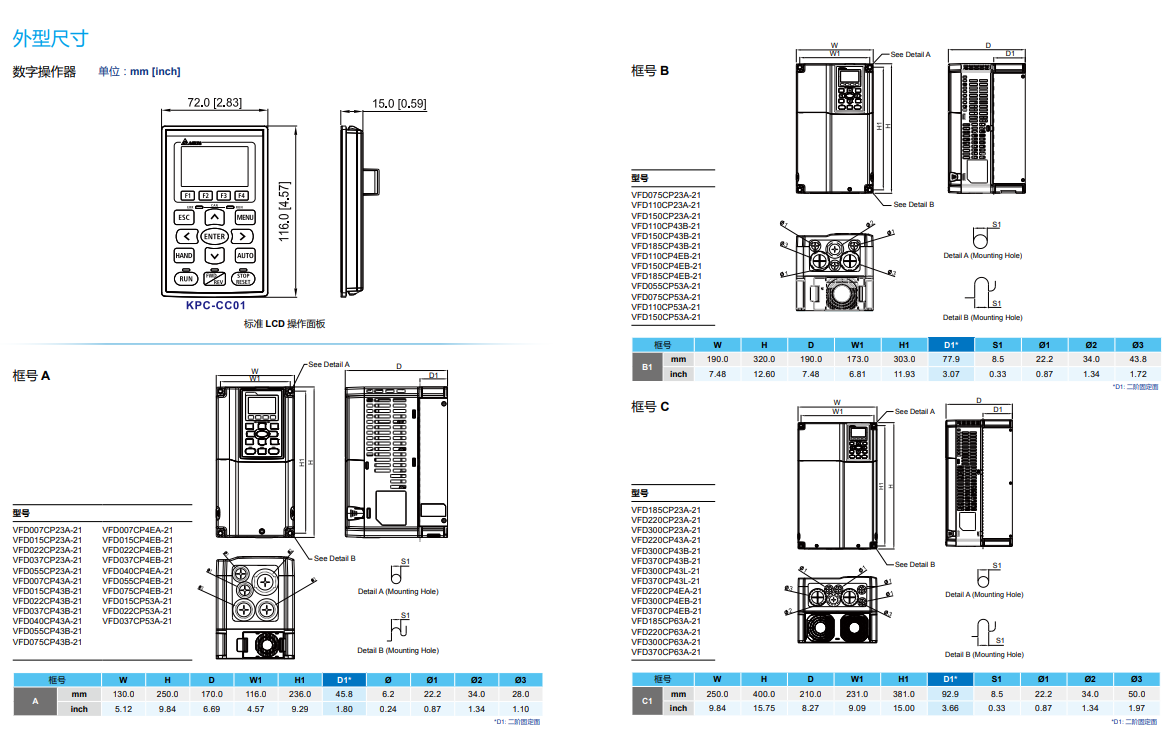

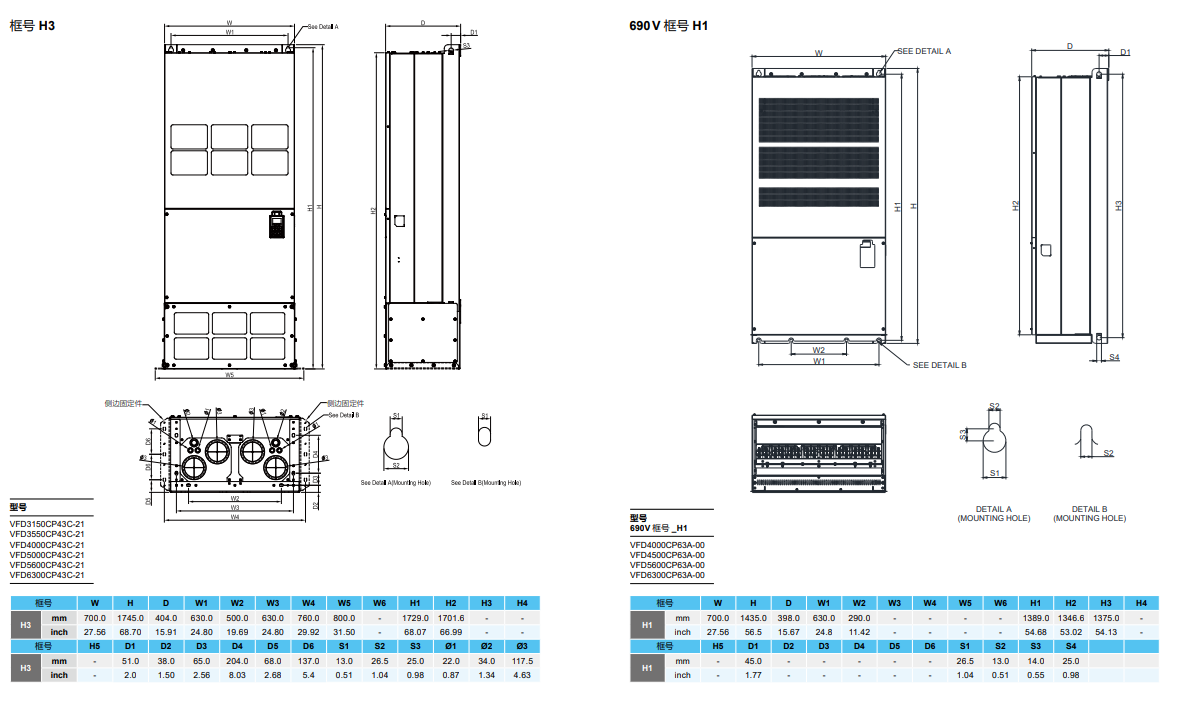

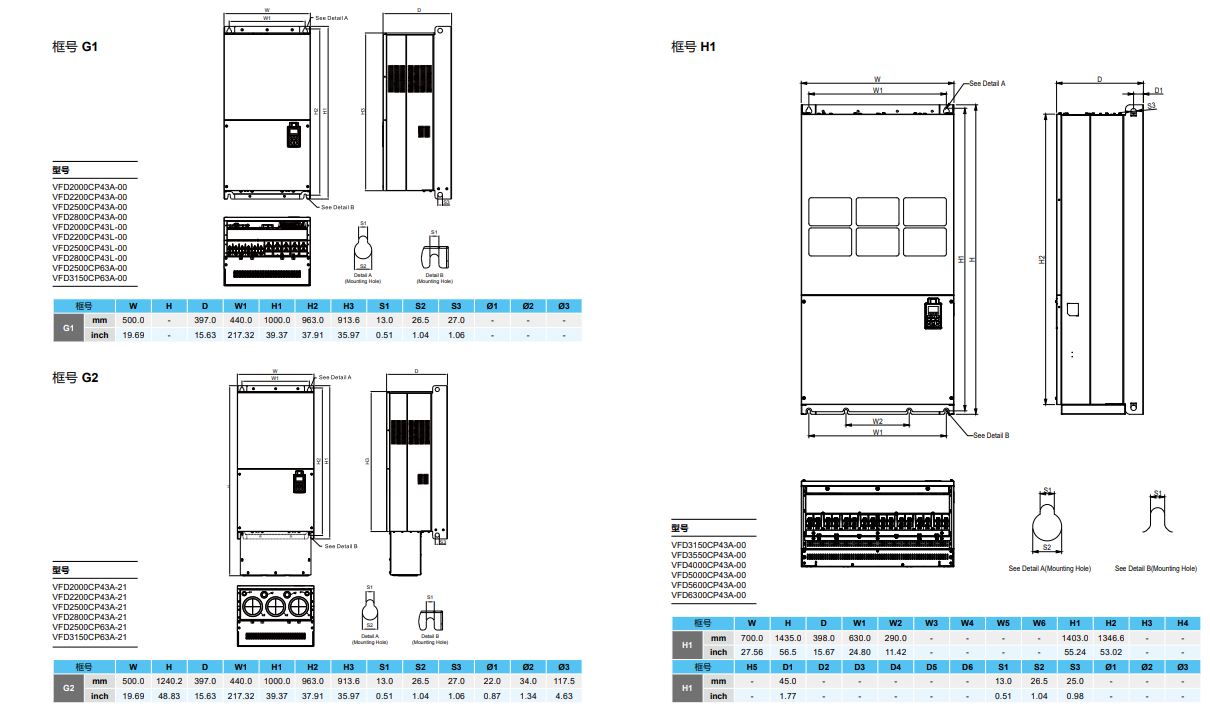

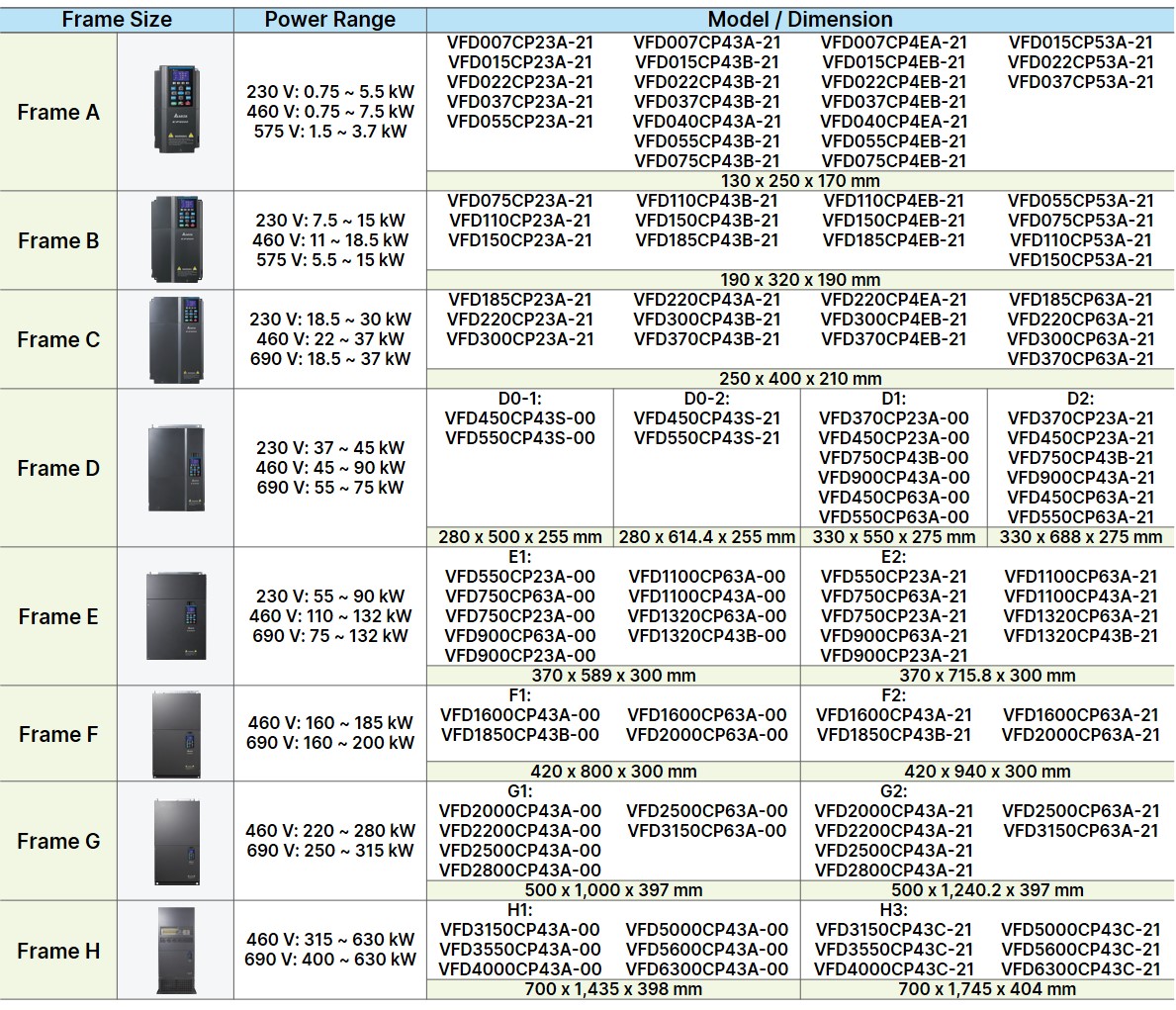

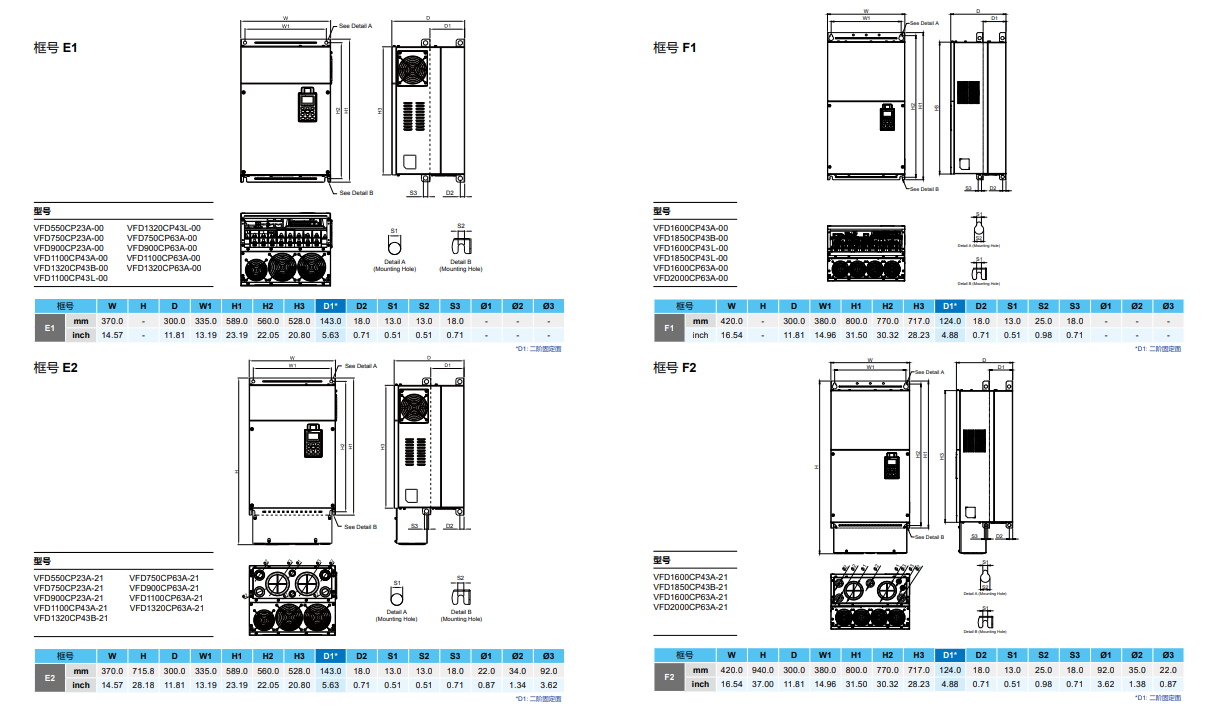

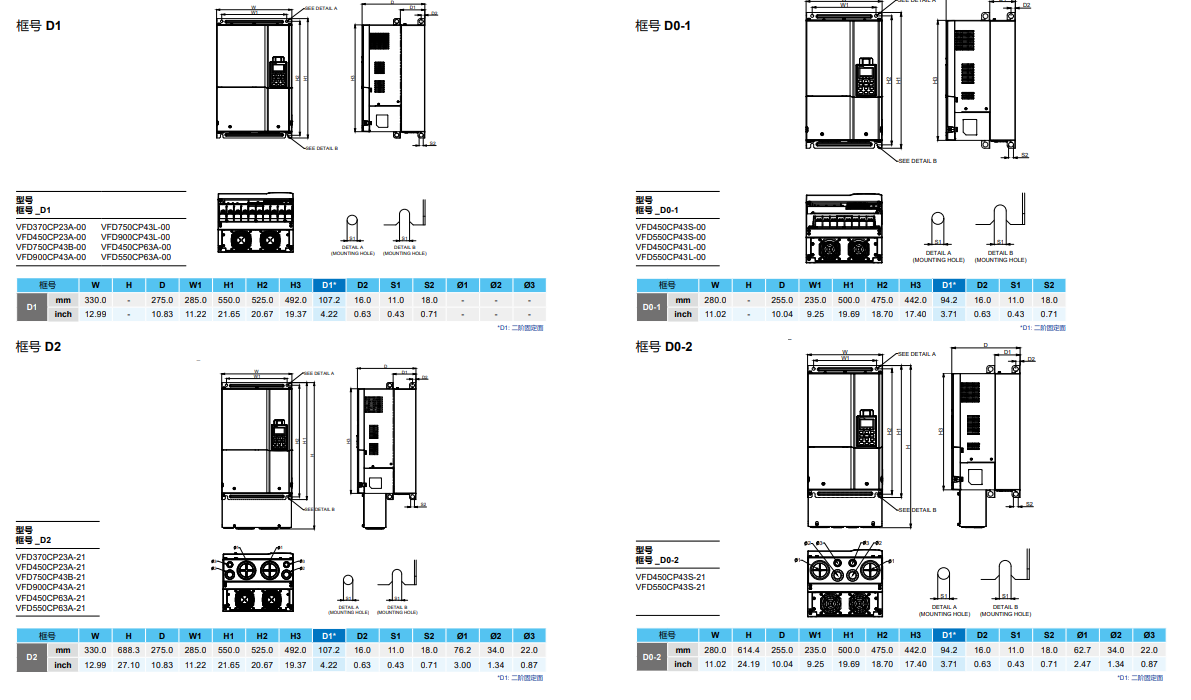

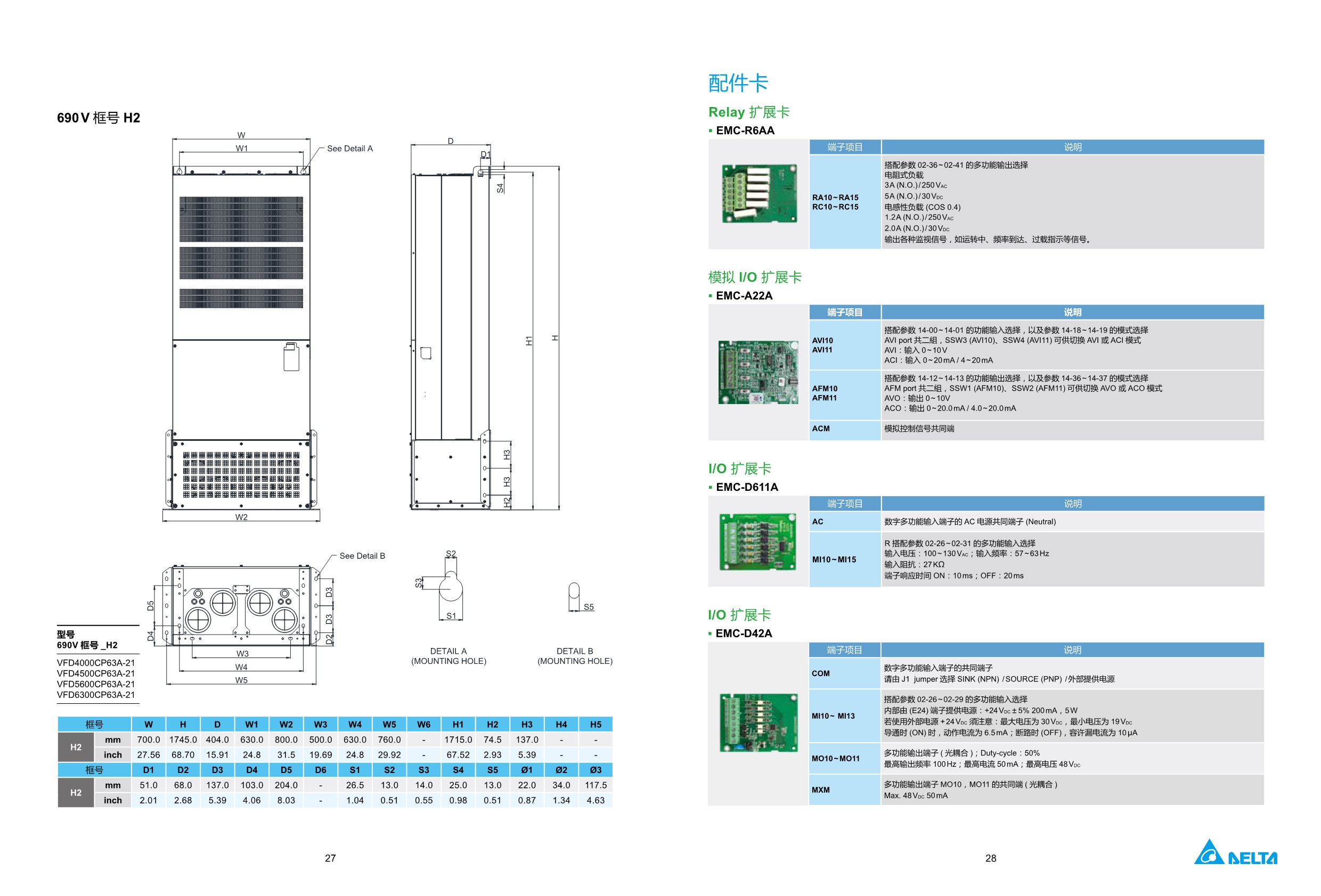

  • 尺寸图
