C200系列

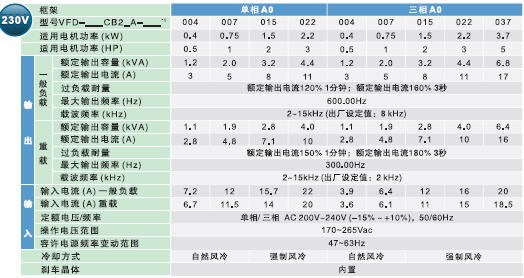

| 产品规格 | |||||||||||
| 230V | |||||||||||
| 框号 尺寸 | A0(1相) | A0(3相) | |||||||||
| 型号VFD-0OOCB20A-000” | 004 | 007 | 015 | 022 | 004 | 007 | 015 | 022 | 037 | ||
| 适用电机功率(kW) | 0.4 | 0.75 | 1.5 | 2.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | ||
| 适用电机功率(HP) | 0.5 | 1 | 2 | 3 | 0.5 | 1 | 2 | 3 | 5 | ||
| 输出 | 一般负载 | 额定输出容量(kVA) | 1.2 | 2.0 | 3.2 | 4.4 | 1.2 | 2.0 | 3.2 | 4.4 | 6.8 |
| 额定输出电流 (A) | 3 | 5 | 8 | 11 | 3 | 5 | 8 | 11 | 17 | ||
| 过负载耐量 | 在额定输出电流的 120% 时，每5 分钟可承受 1分钟，10% 时每 30 秒可承受3秒钟 | ||||||||||
| 最高输出频率 (H | 599.00H2 | ||||||||||
| 载波频率 (k H | 2- 15kHz(出厂设定值: 8kHz) | ||||||||||
| 重载 | 额定输出容量(kVA) | 1.1 | 1.9 | 2.8 | 4.0 | 1.1 | 1.9 | 2.8 | 4.0 | 6.4 | |
| 额定输出电流 (A) | 2.8 | 4.8 | 7.1 | 10 | 2.8 | 4.8 | 7.1 | 10 | 16 | ||
| 过负载耐量 | 在额定输出电流的 150% 时，每 5 分钟可承受 1 分钟，180% 时每 30 秒可承受3秒钟 | ||||||||||
| 最高输出频率(Hz） | 599.00H2 | ||||||||||
| 载波频率 (kHz） | 2~15 KHz(出 设定值: 2 kHz) | ||||||||||
| 输入 | 输入电流 (A) 一般负载 | 7.2 | 12 | 15.7 | 22 | 3.9 | 6.4 | 12 | 16 | 20 | |
| 输入电流 (A) 重载 | 6.7 | 11.5 | 14 | 20 | 3.6 | 6.1 | 11 | 15 | 18.5 | ||
| 定额电压/频率 | 1相/3相 AC 200V-240V (-15%-+10%), 50160Hz | ||||||||||
| 操作电压范围 | 170- 265Wc | ||||||||||
| 容许电源频率变动范围 | 47-63H2 | ||||||||||
| 冷却方式 | 自然风冷 | 强制风冷 | 自然风冷 | 强制风冷 | |||||||
| 刹车晶体 | 内置 | ||||||||||

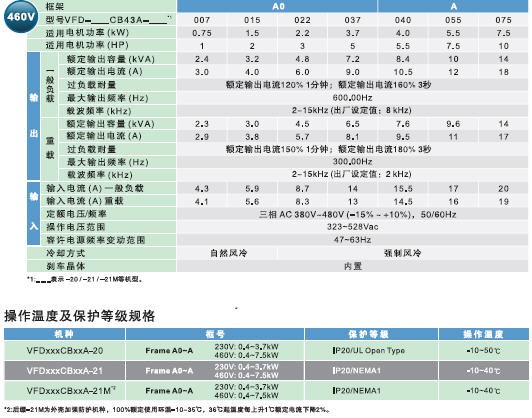

| 产品规格 | |||||||||
| 460V | |||||||||
| 框号 尺寸 | A0 | A | |||||||
| 型号VFD-0OOCB43A-000” | 007 | 015 | 022 | 037 | 040 | 055 | 075 | ||
| 适用电机功率(kW) | 0.75 | 1.5 | 2.2 | 3.7 | 4.0 | 5.5 | 7.5 | ||
| 适用电机功率(HP) | 1 | 2 | 3 | 5 | 5.5 | 7.5 | 10 | ||
| 输出 | 一般负载 | 额定输出容量(kVA) | 2.4 | 3.2 | 4.8 | 7.2 | 8.4 | 10 | 14 |
| 额定输出电流 (A) | 3.0 | 4.0 | 6.0 | 9.0 | 10.5 | 12 | 18 | ||
| 过负载耐量 | 在额定输出电流的 120% 时，每 5 分钟可承受 1 分钟，160% 时每 30 秒可承受3秒钟 | ||||||||
| 最高输出频率 (H | 599.00H2 | ||||||||
| 载波频率 (k H | 2- 15kHz(出厂设定值: 8kHz) | ||||||||
| 重载 | 额定输出容量(kVA) | 2.3 | 3.0 | 4.5 | 6.5 | 7.6 | 9.6 | 14 | |
| 额定输出电流 (A) | 2.9 | 3.8 | 5.7 | 8.1 | 9.5 | 11 | 17 | ||
| 过负载耐量 | 在额定输出电流的 150% 时，每 5 分钟可承受 1 分钟，180% 时每 30 秒可承受3秒钟 | ||||||||
| 最高输出频率(Hz） | 599.00H2 | ||||||||
| 载波频率 (kHz） | 2~15 KHz(出 设定值: 2 kHz) | ||||||||
| 输入 | 输入电流 (A) 一般负载 | 4.3 | 5.9 | 8.7 | 14 | 15.5 | 17 | 20 | |
| 输入电流 (A) 重载 | 4.1 | 5.6 | 8.3 | 13 | 14.5 | 16 | 19 | ||
| 定额电压/频率 | 3相AC 380V ~ 480V (-15%~+10%), 50160Hz | ||||||||
| 操作电压范围 | 323 ~ 528Vac | ||||||||
| 容许电源频率变动范围 | 47-63H2 | ||||||||
| 冷却方式 | 自然风冷 | 强制风冷 | |||||||
| 刹车晶体 | 内置 | ||||||||
| 产品规格（加大风扇机种） | |||||||
| 460V | |||||||
| 框号 尺寸 | A0 | A | |||||
| 型号VFD-0OOCB43A-000” | 022 | 037 | 040 | 055 | 175 | ||
| 适用电机功率(kW) | 2.2 | 3.7 | 4.0 | 5.5 | 7.5 | ||
| 适用电机功率(HP) | 3 | 5 | 5.5 | 7.5 | 10 | ||
| 输出 | 一般负载 | 额定输出容量(kVA) | 4.8 | 7.2 | 8.4 | 10 | 14 |
| 额定输出电流 (A) | 6.0 | 9.0 | 10.5 | 12 | 18 | ||
| 过负载耐量 | 在额定输出电流的 120% 时，每 5 分钟可承受 1 分钟，160% 时每 30 秒可承受3秒钟 | ||||||
| 最高输出频率 (H | 599.00H2 | ||||||
| 载波频率 (k H | 2- 15kHz(出厂设定值: 8kHz) | ||||||
| 重载 | 额定输出容量(kVA) | 4.5 | 6.5 | 7.6 | 9.6 | 14 | |
| 额定输出电流 (A) | 5.7 | 8.1 | 9.5 | 11 | 17 | ||
| 过负载耐量 | 在额定输出电流的 150% 时，每 5 分钟可承受 1 分钟，180% 时每 30 秒可承受3秒钟 | ||||||
| 最高输出频率(Hz） | 599.00H2 | ||||||
| 载波频率 (kHz） | 2~15 KHz(出 设定值: 2 kHz) | ||||||
| 输入 | 输入电流 (A) 一般负载 | 8.7 | 14 | 15.5 | 17 | 20 | |
| 输入电流 (A) 重载 | 8.3 | 13 | 14.5 | 16 | 19 | ||
| 定额电压/频率 | 3相AC 380V ~ 480V (-15%~+10%), 50160Hz | ||||||
| 操作电压范围 | 323 ~ 528Vac | ||||||
| 容许电源频率变动范围 | 47-63H2 | ||||||
| 冷却方式 | 强制风冷 | ||||||
| 刹车晶体 | 内置 | ||||||
产品特色
- 磁场矢量控制且内建PLC
- 适应多种产业设备应用
- 内置PG卡，可以实现闭环矢量控制
- 性能强劲的开环矢量控制特点
- 长寿命设计与重要零件之寿命侦测
- 增强的环境耐受性
- 内建标准MODBUS，CAN总线功能
应用领域
食品包装机、输送带设备、纺织机、木工机、风机、水泵等

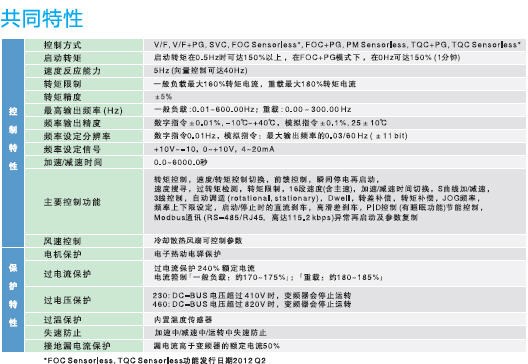

技术规格
