FR-F800

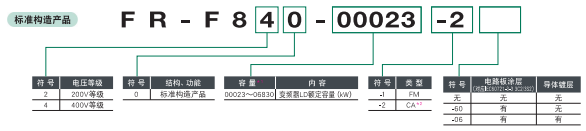

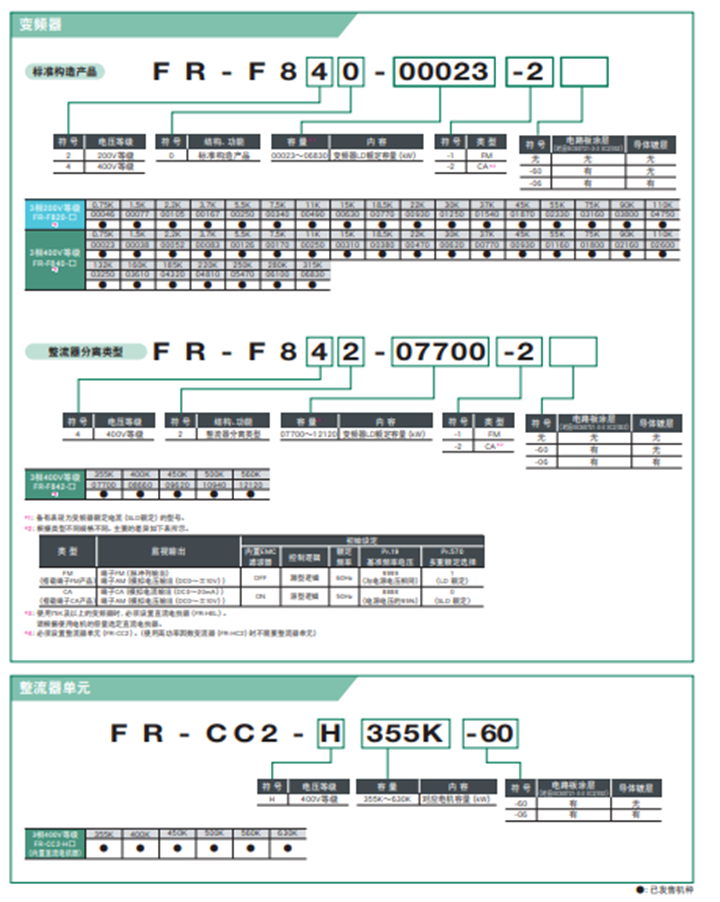

| FR-F820- | FR-F840- | |||||||||||
| 型号 | SLD(超轻负载) | LD (轻负载) | 大约重量KG | 型号 | SLD(超轻负载) | LD (轻负载) | 大约重量KG | |||||
| 电机容量 | 额定电流A | 电机容量 | 额定电流A | 电机容量 | 额定电流A | 电机容量 | 额定电流A | |||||
| FR-F820-00046-2-60/0.75KW | 0.75KW | 4.6 | 0.75KW | 4.2 | 1.9 | FR-F840-00023-2-60/0.75KW | 0.75KW | 2.3 | 0.75KW | 2.1 | 2.5 | |
| FR-F820-00077-2-60/1.5KW | 1.5KW | 7.7 | 1.5KW | 7 | 2.1 | FR-F840-00038-2-60/1.5KW | 1.5KW | 3.8 | 1.5KW | 3.5 | 2.5 | |
| FR-F820-00105-2-60/2.2KW | 2.2KW | 10.5 | 2.2KW | 9.6 | 3.0 | FR-F840-00052-2-60/2.2KW | 2.2KW | 5.2 | 2.2KW | 4.5 | 2.5 | |
| FR-F820-00167-2-60/3.7KW | 3.7KW | 16.7 | 3.7KW | 15.2 | 3.0 | FR-F840-00083-2-60/3.7KW | 3.7KW | 8.3 | 3.7KW | 7.6 | 3.0 | |
| FR-F820-00250-2-60/5.5KW | 5.5KW | 25 | 5.5KW | 23 | 3.0 | FR-F840-00126-2-60/5.5KW | 5.5KW | 12.6 | 5.5KW | 11.5 | 3.0 | |
| FR-F820-00340-2-60/7.5KW | 7.5KW | 34 | 7.5KW | 31 | 6.3 | FR-F840-00170-2-60/7.5KW | 7.5KW | 17 | 7.5KW | 16 | 6.3 | |
| FR-F820-00490-2-60/11KW | 11KW | 49 | 11KW | 45 | 6.3 | FR-F840-00250-2-60/11KW | 11KW | 25 | 11KW | 23 | 6.3 | |
| FR-F820-00630-2-60/15KW | 15KW | 63 | 15KW | 58 | 8.3 | FR-F840-00310-2-60/15KW | 15KW | 3 | 15KW | 29 | 8.3 | |
| FR-F820-00770-2-60/18.5KW | 18.5KW | 77 | 18.5KW | 70.5 | 15 | FR-F840-00380-2-60/18.5KW | 18.5KW | 38 | 18.5KW | 35 | 8.3 | |
| FR-F820-00930-2-60/22KW | 22KW | 93 | 22KW | 85 | 15 | FR-F840-00470-2-60/22KW | 22KW | 47 | 22KW | 43 | 15 | |
| FR-F820-01250-2-60/30KW | 30KW | 125 | 30KW | 114 | 15 | FR-F840-00620-2-60/30KW | 30KW | 62 | 30KW | 57 | 15 | |
| FR-F820-01540-2-60/37KW | 37KW | 154 | 37KW | 140 | 22 | FR-F840-00770-2-60/37KW | 37KW | 77 | 37KW | 70 | 23 | |
| FR-F820-01870-2-60/45KW | 45KW | 187 | 45KW | 170 | 42 | FR-F840-00930-2-60/45KW | 45KW | 93 | 45KW | 85 | 41 | |
| FR-F820-02330-2-60/55KW | 55KW | 233 | 55KW | 212 | 42 | FR-F840-01160-2-60/55KW | 55KW | 116 | 55KW | 106 | 41 | |
| FR-F820-03160-2-60/75KW | 75KW | 316 | 75KW | 288 | 54 | FR-F840-01800-2-60/75KW | 75/90KW | 180 | 75KW | 144 | 43 | |
| FR-F820-03800-2-60/90/110KW | 90/110KW | 380 | 90KW | 346 | 74 | FR-F840-02160-2-60/90KW | 110KW | 216 | 90KW | 180 | 52 | |
| FR-F820-04750-2-60/132KW | 132KW | 475 | 110KW | 432 | 74 | FR-F840-02600-2-60/110KW | 132KW | 260 | 110KW | 246 | 55 | |
| FR-F840-03250-2-60/132KW | 160KW | 325 | 132KW | 260 | 71 | |||||||

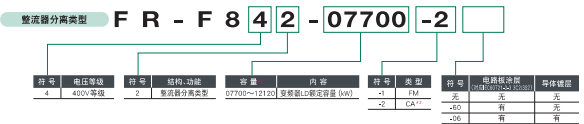

| FR-F842- | FR-F840-03610-2-60/160KW | 185KW | 361 | 160KW | 325 | 78 | ||||||
| 型号 | SLD(超轻负载) | LD (轻负载) | 大约重量KG | FR-F840-04320-2-60/185KW | 220KW | 432 | 185KW | 361 | 117 | |||
| 电机容量 | 额定电流A | 电机容量 | 额定电流A | FR-F840-04810-2-60/220KW | 250KW | 481 | 220KW | 432 | 117 | |||

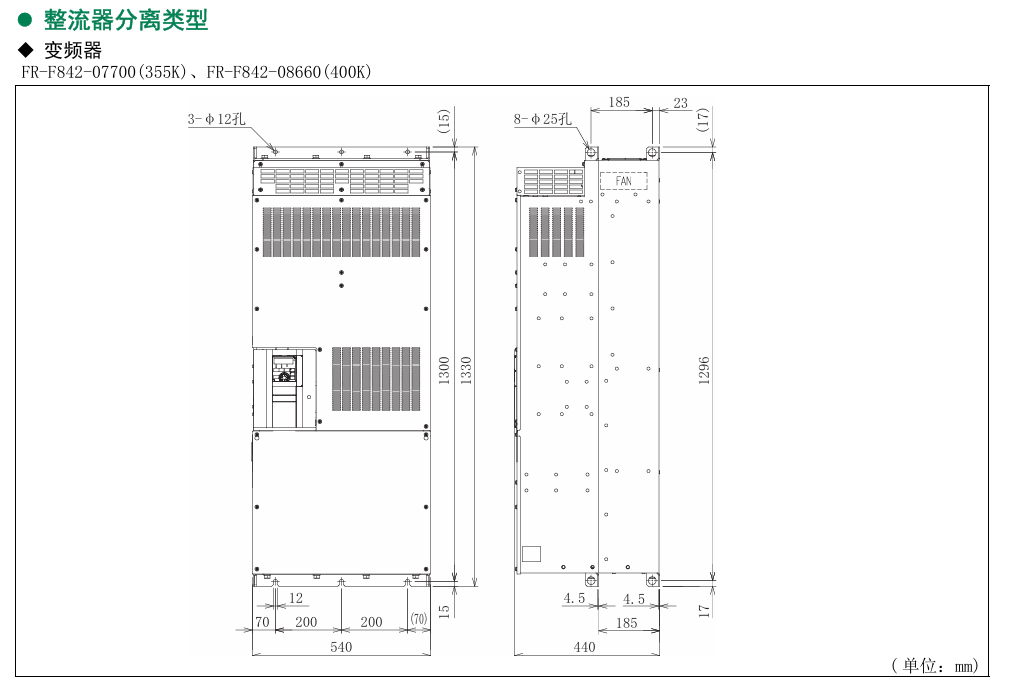

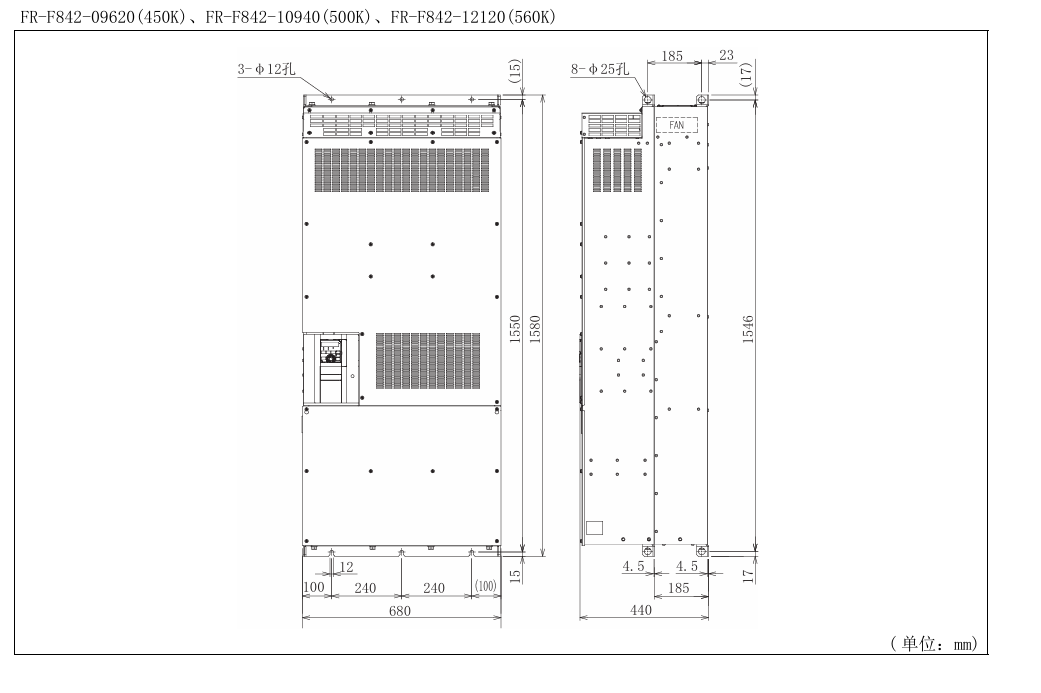

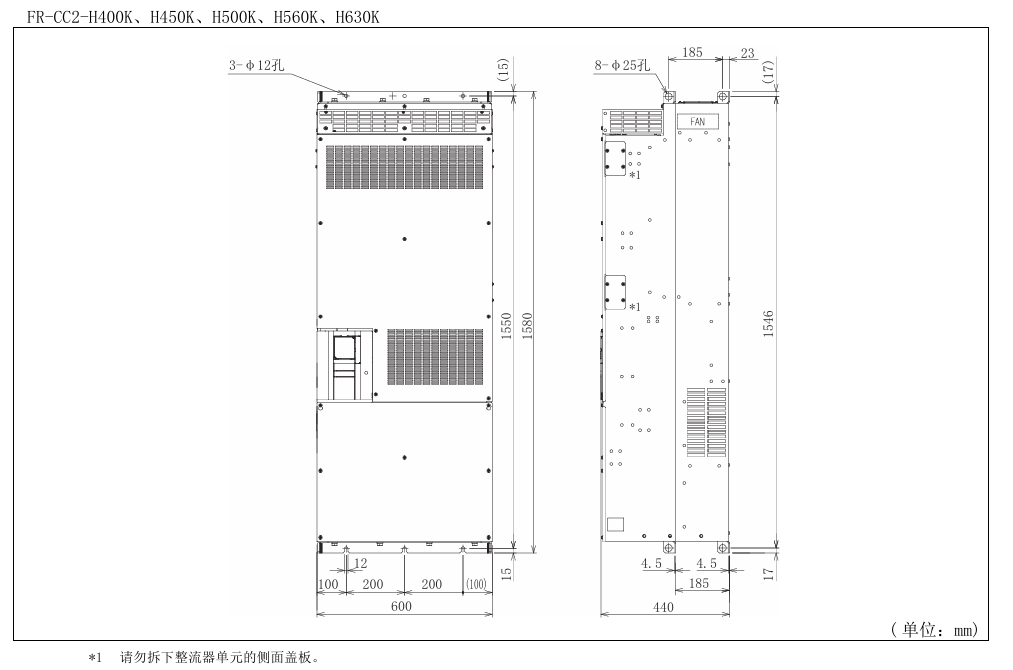

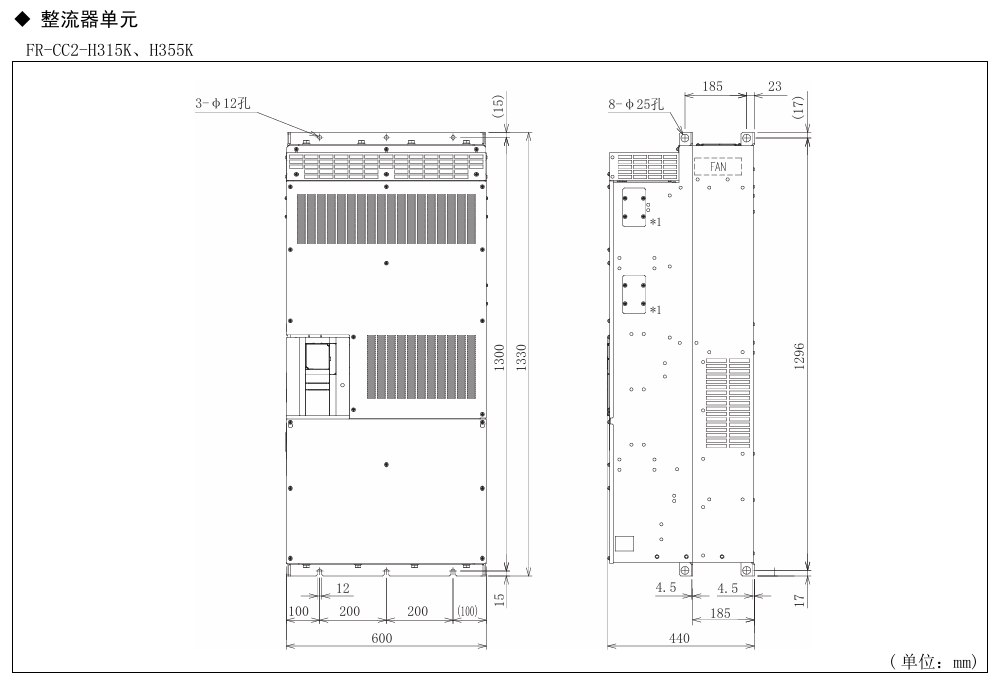

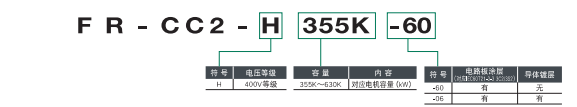

| FR-F842-07700-2-60/400KW | 400KW | 770 | 355KW | 683 | 163 | FR-F840-05470-2-60/250KW | 280KW | 547 | 250KW | 481 | 166 | |
| FR-F842-08660-2-60/450KW | 450KW | 866 | 400KW | 770 | 163 | FR-F840-06100-2-60/280KW | 315KW | 640 | 280KW | 547 | 166 | |
| FR-F842-09620-2-60/500KW | 500KW | 962 | 450KW | 866 | 243 | FR-F840-06830-2-60/315KW | 355KW | 683 | 315KW | 610 | 166 | |
| FR-F842-10940-2-60/560KW | 560KW | 1094 | 500KW | 962 | 243 | |||||||
| FR-F842-12120-2-60/630KW | 630KW | 1212 | 560KW | 1094 | 243 | |||||||
| 选件以及外围设备 | ||||||
| 选件列表 | ||||||
| 通过将下列选件安装至变频器，使变频器具备更多功能。 | ||||||
| 最多可同时安装三个选件。(相同选件只可安装1个，通讯选件仅可安装1个。) | ||||||
| 名称 | 类型 | 用途·规格等 | 可应用变频器 | |||
| 内置式选件 | 矢量控制 | FR-A8AP | 可用编码器执行矢量控制. | 全机种通用 | ||
| 定向控制/PLG | 通过与安装在工作机械主轴等处的位置检测器(PLG) 的 组合使用，可以进行主轴的位置停止(定向)控制.通过 反馈电机旋转速度，使速度保持恒定. |
|||||
| 16位数字输入 | FR-A8AX | 可以通过来自外部的BCD或二进制代码的数字信号来设定变频器的频率。BCD码3位(最大值999)BCD码4位(最大值9999)二进制码12位(最大值FFFH)二进制码16位(最大值FFFFH) | ||||
| 数字输出及扩展模拟量输出 | FR-A8AY | 可以通过集电极开路输出变频器主机标配的输出信号。 | ||||
| 可以从电压输出端子(AMO) 、电流输出端子(AM 1) 输出 模拟信号(输出频率、输出电流等)。 可连接DC20mA或DC10V计量器。 |
||||||
| 继电器输出 | FR-A8AR | 可以从变频器主机所标配的输出信号中任选3类，作为继电器接点进行输出。 | ||||
| 通讯 | CC-Link通讯 | FR-A8NC | 可通过电脑或PLC进行变频器的运行、监视、参数修改等操作. | |||
| CC-Link IE field通讯 | FR-A8NCE | |||||
| PROFIBUS-DP通讯 | FR-A8NP | |||||
| 外置式选件 | 液晶操作面板 | FR-LU08 | 配备液晶显示的图像化操作面板-3 | 全机种通用 | ||
| 参数单元 | FR-PU07 | 配备LCD显示的交互式参数单元 | ||||
| 配备电池的参数单元 | FR-PU07BB(-L) | 可以在不给变频器供电情况下进行参数设定， | ||||
| 参数单元连接电缆 | FR-CB20 | 操作面板或参数单元连接线口表示电缆长度。(1m，3m，5m) | ||||
| 操作面板连接器 | FR-ADP | 用于操作面板(FR-DU08)和连接电缆之间的接插件。 | ||||
| PLG用电缆 | FR-V7CBLOO | 连接变频器与三菱矢量控制电机(SF-V5RU)专用电缆。口表示电缆长度。(5m，15m，30m) | ||||
| 安装兼容选件 | FR-A AT | 通过选件可利用原FR-A500系列安装孔安装FR-A800系列。 | FR-A840-00310(11K)， FR-A840-00380(15K) |
|||
| FR-A5AT | 通过选件可利用原FR-A200系列安装孔安装FR-A800系列。 | 容量对应 | ||||
| 交流电抗器 | FR-HAL | 可以改善功率因数并降低输入侧的谐波电流。 | 容量对应 | |||
| 直流电抗器 | FR-HEL | |||||
| 线噪声滤波器 | FR-BSF 01 | 用于降低无线电噪声。 | FR-A820-00340(5.5K)及以下容量 FR-A840-00170(5.5K)及以下容量 |
|||
| FR-BLF | 在所有型号之间共享 | |||||
| 高频制动电阻器 | FR-ABR | 提升内置再生制动能力(容许使用率10%/6%ED) | FR-A820-01250(22K)及以下容量 FR-A840-00620(22K)及以下容量 |
|||
| 制动单元 | FR-BU2 | 用于改善变频器的制动能力(用于大惯性负载或位能性负载)。 制动单元和电阻器单元结合使用 |
容量对应 | |||
| 电阻器单元 | FR-BR | FR-A820-03160(55K)及以下容量 FR-A840-01800(55K)及以下容量 |
||||
| MT-BR5 | FR-A820-03800(75K)及以上容量 FR-A840-02160(75K)及以上容量 |
|||||
| 共直流母线变流器 专用于FR-CV的电抗器 |
FR-CV FR-CVL |
通过共直流母线的方式将电机产生的制动能量回馈到电网。 | FR-A820-03160(55K)及以下容量 FR-A840-01800(55K)及以下容量 |
|||
| 电源再生变流器 | MT-RC | 可将电机产生的制动能量再生后回馈到电网的节能型高性能制动单元 | FR-A840-02160(75K)及以上容量 | |||
| 高功率因数整流器 | FR-HC2 | 高功率因数整流器是将整流部的输入电流波形转换成正弦波，从而大幅抑制电源谐波。(与标准附件合使用) | 容量对应 | |||
| 浪涌电压抑制滤波器 | FR-ASF | 抑制电机产生的浪涌电压。 | FR-A840-01800(55K)及以下容量 | |||
| FR-BMF | FR-A840-00170(5.5K)- FR-A840-00930(37K)容量对应 |
|||||
| 正弦波滤波器 | 电抗器 | MT-BSL(-HC) | 降低变频器驱动时电机的噪音. 电抗器和电容器组合使用. |
FR-A820-03800(75K)及以上容量 FR-A840-02160(75K)及以上容量 对应+1 |
||
| 电容器 | MT-BSC | |||||
| 名称 | 类型 | 应用、配置，等等 | 可应用变频器 | |
| FR系列操作，设定箱相 | 带频率计操作箱 | FR-AX | 单独运行用，设有频率设定器、频率计以及启动、停止开关 | 全机种通用 |
| 联动设定操作箱 | FR-AL | 与外部信号(DC0~5V、0~10V)的联动运行(1VA)*2 | ||
| 三速设定操作箱 | FR-AT | 高、中、低三速切换的速度操作(1.5VA)*2 | ||
| 远程设定箱 | FR-FK | 远程操作用，可在远程多个位置进行操作(5VA) | ||
| 比率设定箱 | FR-FH | 用于比率运行，可设定5台变频器的比率(3VA) | ||
| 追随设定箱 | FR-FP | 通过测速发电机(PG)信号进行追随运行(3VA)) | ||
| 主速度设定箱 | FR-FG | 多台(最多35台)变频器并列运行用主速度设定器(5VA) | ||
| 倾斜信号箱 | FR-FC | 缓慢启动和停止，可实现并列运行加减速(3VA) | ||
| 位移检测箱 | FR-FD | 匀速运行用，与位移传感器、自整角机组合使用(5VA) | ||
| 前置放大箱 | FR-FA | 作为A/V转换器或增幅放大器使用(3VA) | ||
| 其他 | 测速发电机 | QV AH-10 | 用于追踪操作， AC70V/35V500Hz(2500r/min) | |
| 变位检测器 | Y VGC-500W-NS | 匀速运行用(机械的变位检测)，输出AC90V/90° | ||
| 频率设定器 | WA2W1k | 设定频率用， 绕线型2W1kQB特性 | ||
| 频率计(64mmx60mm) | YM206NRI1mA | 专用频率计量器(到120Hz刻度为止)，线圈可动型直流电流计 | ||
| 刻度校正电阻器 | RV24YN10kQ | 对于频率计量器的刻度校正。碳素皮膜型B特性 | ||
| 变频器设置软件(FR Configurator 2) | SW1DND-FRC 2 | 支持变频器的启动及维护 | ||
FR-F700/F800:多功能通用变频器/风机水泵型
应用场合：冷却塔、水泵、大厦空调（风机、泵、空调）
功率从：0.75~630KW
