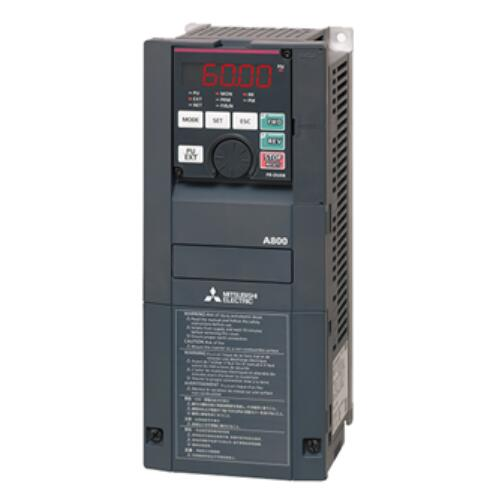

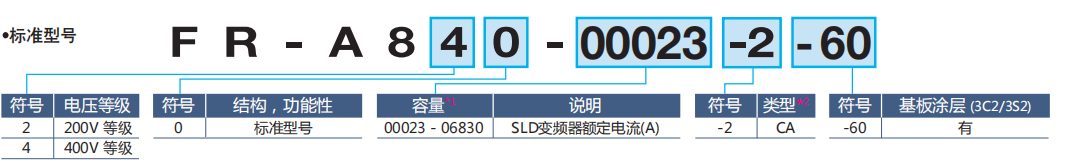

FR-A800

FR-A800





FR-A820-（200V等级）
结构 型号 适用电机容量 输出 电源 大约重量kg
额定容量(kVA) *2 额定电流A 额定电压 额定输入电流(A) 电源设备容量(kVA)
SLD LD SLD LD SLD LD SLD LD SLD LD
封闭式（IP20） FR-A820-00046-2-60 /0.4KW  0.75 0.75 18 1.6 4.6 4.2 3相 200~240V 5.3 5 2 1.9 1.9
FR-A820-00077-2-60 /0.75KW  1.5 1.5 2.9 2.7 7.7 7 8.9 8.3 3.4 3.2 2.1
FR-A820-00105-2-60 /1.5KW  2.2 2.2 4 3.7 10.5 9.6 13.2 12.2 5 4.7 3.0
FR-A820-00167-2-60 /2.2KW  3.7 3.7 6.4 5.8 16.7 15.2 19.7 18.3 7.5 7 3.0
FR-A820-00250-2-60 /3.7KW  5.5 5.5 10 8.8 25 23 31.3 28.5 12 11 3.0

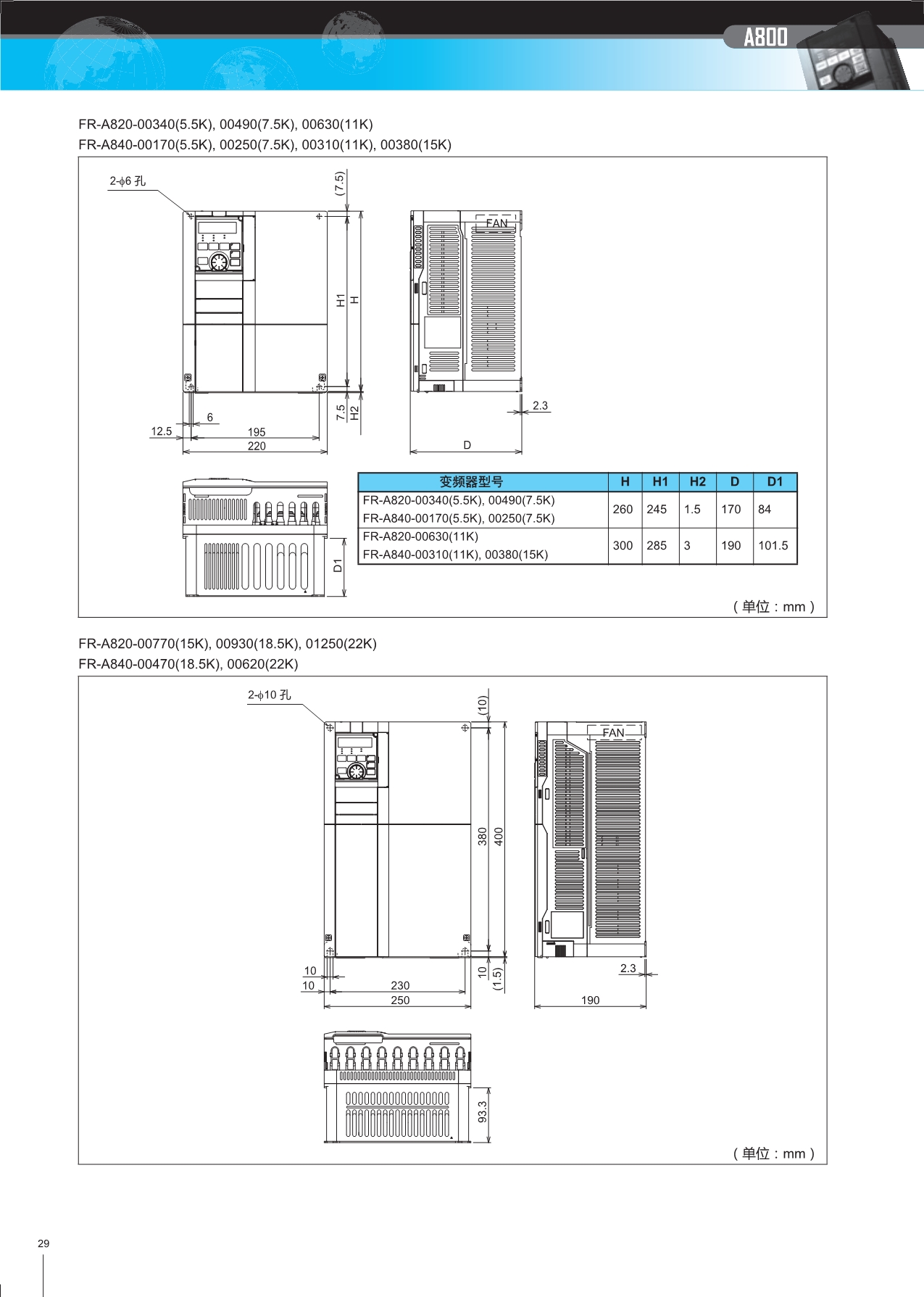

FR-A820-00340-2-60 /5.5KW  7.5 7.5 13 12 34 31 45.1 41.6 17 16 6.3
FR-A820-00490-2-60 /7.5KW  11 11 19 17 49 45 62.8 58.2 24 22 6.3
FR-A820-00630-2-60 /11KW  15 15 24 22 63 58 80.6 74.8 31 29 8.3
FR-A820-00770-2-60 /15KW  18.5 18.5 29 27 77 70.5 96.7 90.9 37 35 15
FR-A820-00930-2-60 /18.5KW  22 22 35 32 93 85 115 106 44 14 15

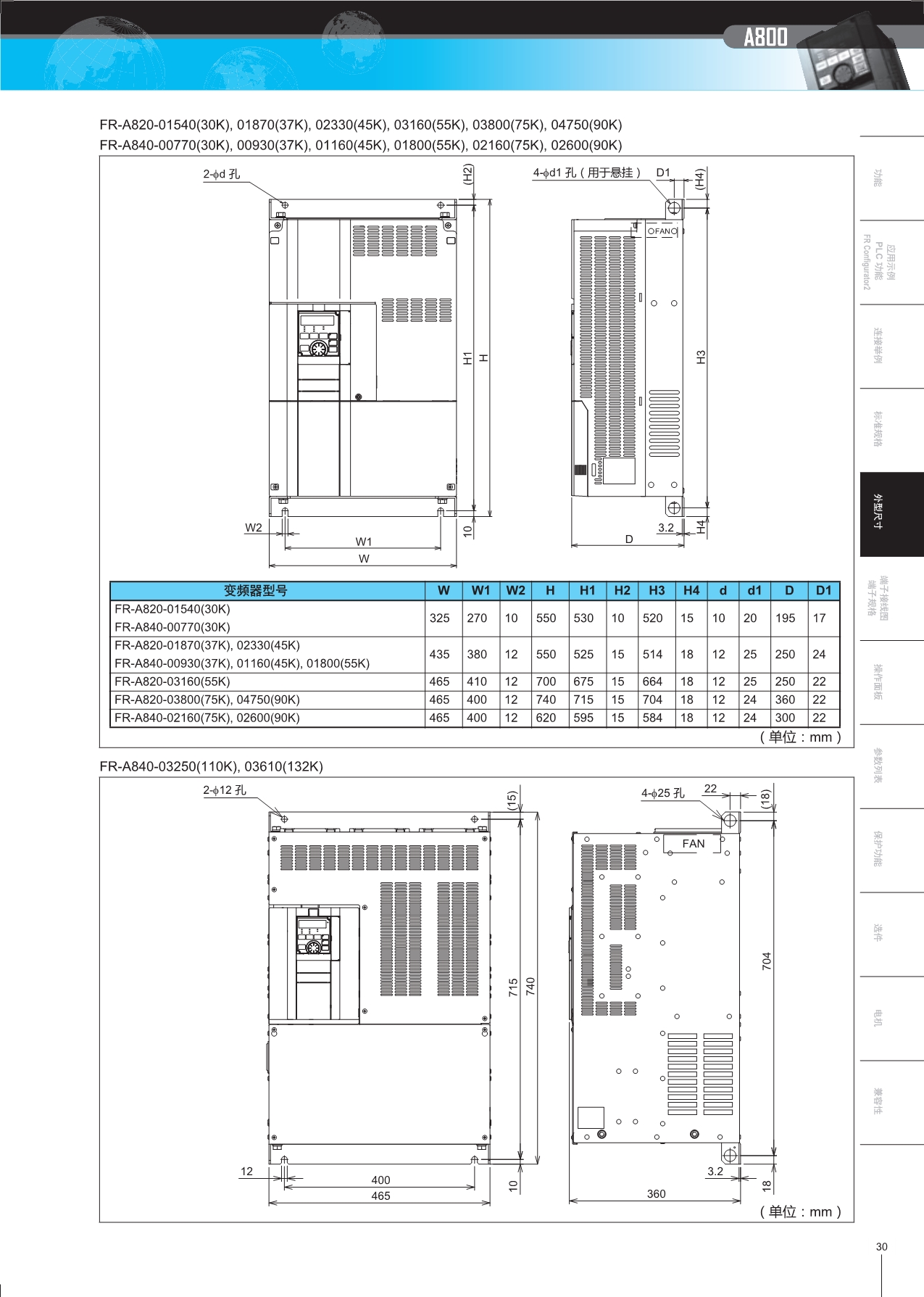

开放型(IP00) FR-A820-01250-2-60 /22KW  30 30 48 43 125 114 151 139 58 53 15
FR-A820-01540-2-60 /30KW  37 37 59 53 154 140 185 178 70 68 22
FR-A820-01870-2-60 /37KW  45 45 71 65 187 170 221 207 84 79 42
FR-A820-02330-2-60 /45KW  55 55 89 81 233 212 269 255 103 97 42
FR-A820-03160-2-60 /55KW  75 75 120 110 316 288 316 288 120 110 54
FR-A820-03800-2-60 /75KW  90/110 90 145 132 380 346 380 346 145 132 74
FR-A820-04750-2-60 /90KW  132 110 181 165 475 432 475 432 181 165 74



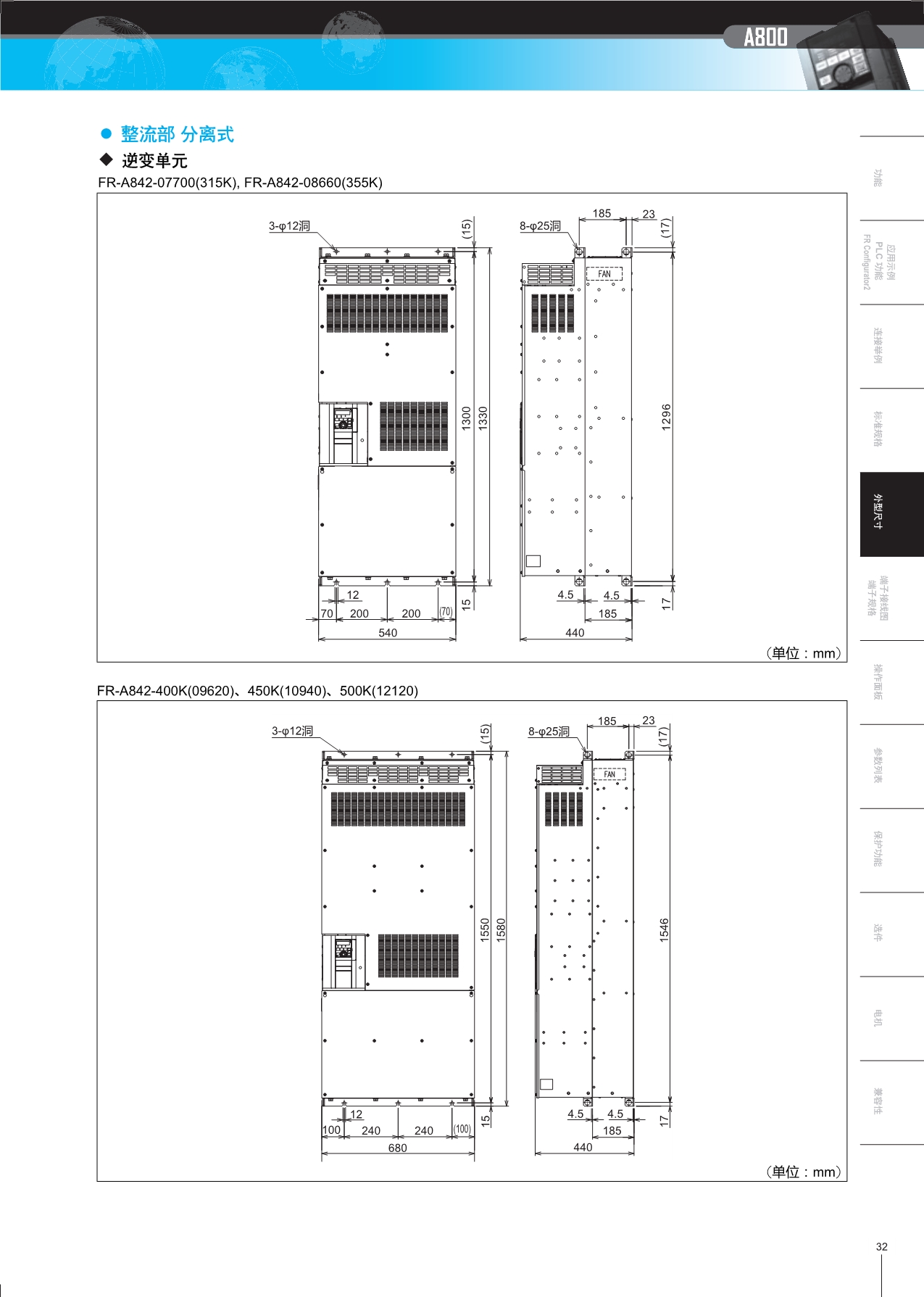

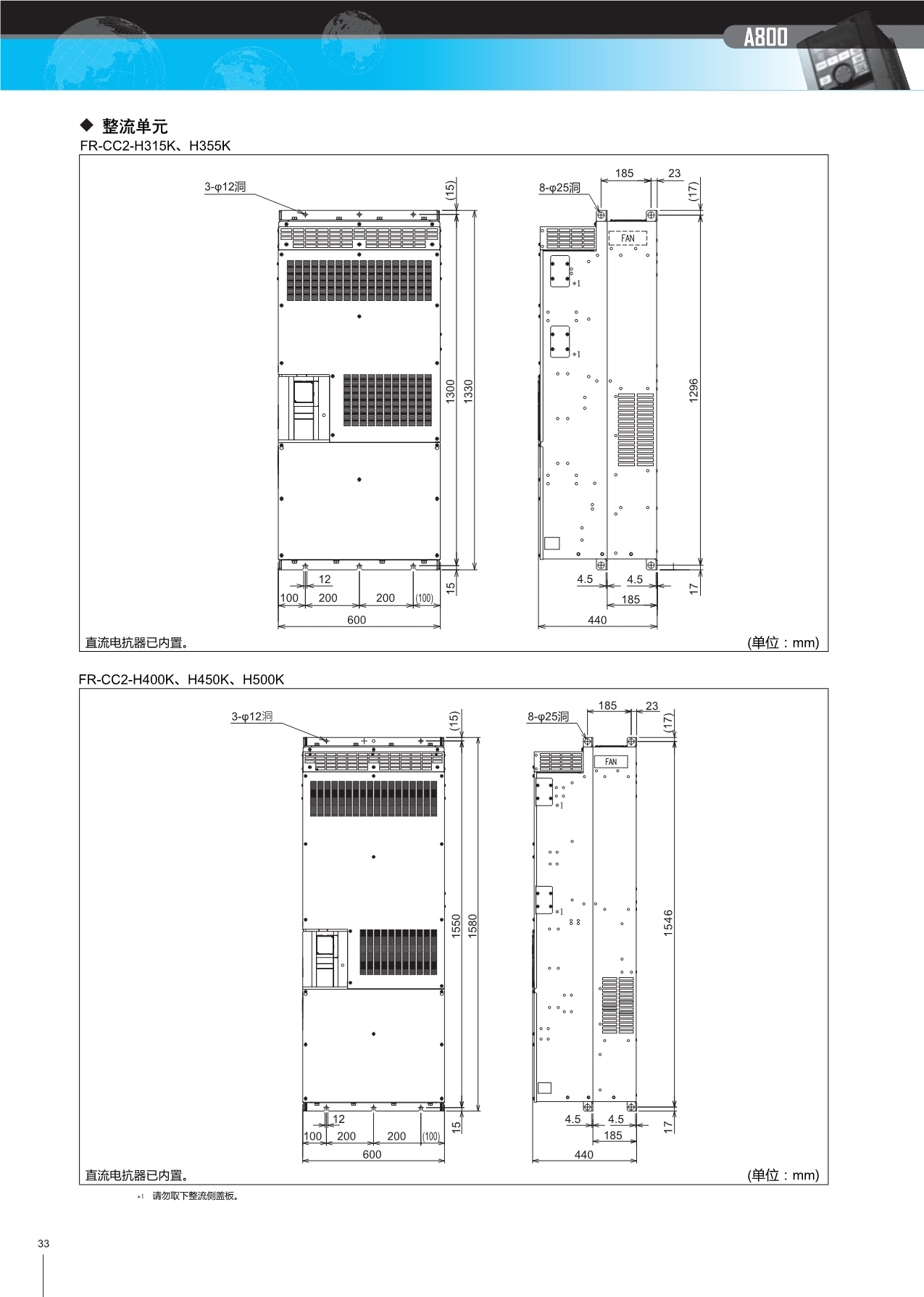

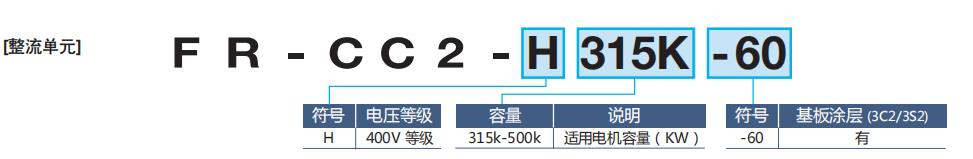

FR-A842
结构 型号 适用电机容量 输出
额定容量 额定电流
SLD LD ND         （初始设定） HD SLD LD ND         （初始设定） HD SLD LD ND         （初始设定） HD
开放型(IP00) FR-A842-07700/315KW  400 355 315 280 587 521 465 417 770 683 610 547
FR-A842-08660/355KW  450 400 355 315 660 587 521 465 866 770 683 610
FR-A842-09620/400KW  500 450 400 355 733 660 587 521 962 866 770 683
FR-A842-10940/450KW  — 500 450 400 834 733 660 587 1094 962 866 770
FR-A842-12120/500KW  — 500 450 924 834 733 660 1212 1094 962 866

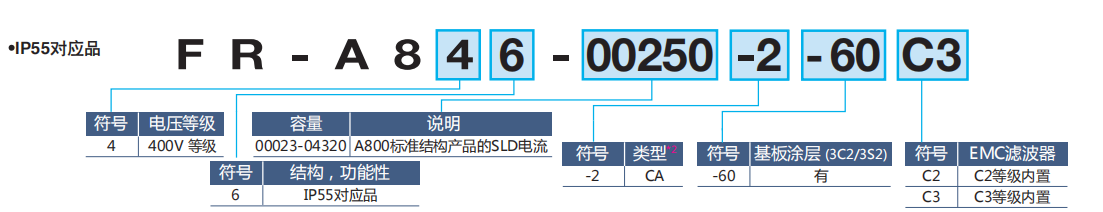

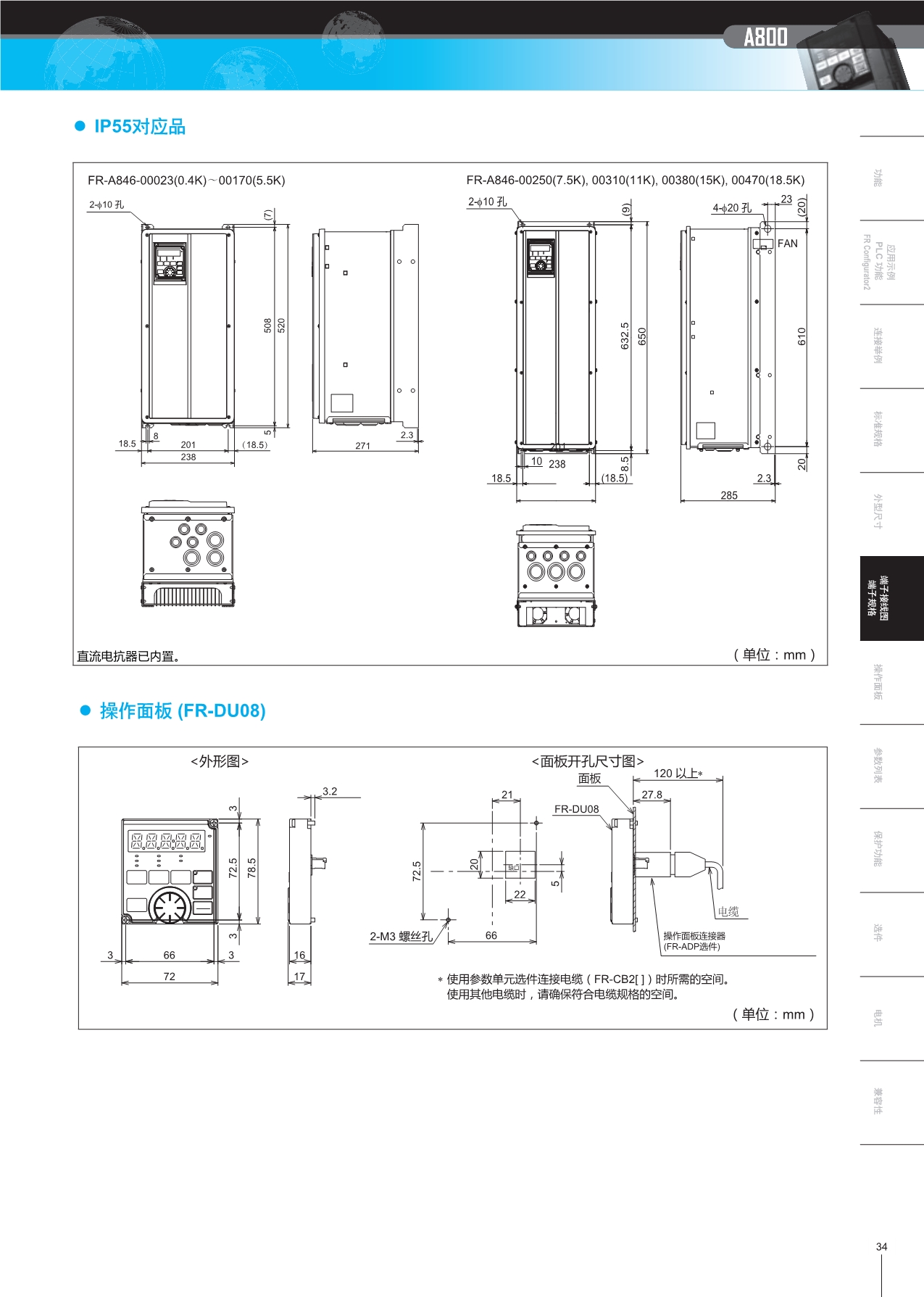

FR-A846
结构 型号 适用电机容量 输出 电源 大约重量kg
额定容量(kVA) *2 额定电流A 额定电压 额定输入电流(A) 电源设备容量(kVA)
LD ND LD ND LD ND LD ND LD ND
防尘-防水型 FR-A846-00023-2-60/0.4KW  0.75 0.4 1.6 1.1 2.1 1.5 三相380~500V 2.1 1.5 1.6 1.1 15
FR-A846-00038-2-60/0.75KW  1.5 0.75 2.7 1.9 .3.5 2.5 3.5 2.5 2.7 1.9 15
FR-A846-00052-2-60/1.5KW  2.2 1.5 3.7 3 4.8 4 4.8 4 3.7 3 15
FR-A846-00083-2-60/2.2KW  3.7 2.2 5.8 4.6 7.6 6 7.6 6 5.8 436 15
FR-A846-00126-2-60/3.7KW  5.5 3.7 8.8 6.9 11.5 9 11.5 9 9 6.9 16
FR-A846-00170-2-60/5.5KW  7.5 5.5 12 9.1 16 12 16 12 12 9 17
FR-A846-00250-2-60/7.5KW  11 7.5 18 13 23 17 23 17 18 13 26
FR-A846-00310-2-60/11KW  15 11 22 18 29 23 29 23 22 18 26
FR-A846-00380-2-60/15KW  18.5 15 27 24 35 31 35 31 27 24 27
FR-A846-00470-2-60/18.5KW  22 18.5 33 29 43 38 43 38 33 29 27



FR-A840-
结构 型号 电机的适用容量 输出 电源
额定容量 额定电流 额定电流 电源容量
SLD LD ND
(初始设定）		 HD SLD LD ND
(初始设定）		 HD SLD LD ND
(初始设定）		 HD SLD LD ND
(初始设定）		 HD SLD LD ND
(初始设定）		 HD
封闭式(IP20) FR-A840-00023-2-60/0.4KW 0.75 0.75 0.4 0.2 1.8 1.6 1.1 0.6 2.3 2.1 1.5 0.8 3.2 3 2.3 1.4 2.5 2.3 1.7 1.1
FR-A840-00038-2-60/0.75KW 1.5 1.5 0.75 0.4 2.9 2.7 1.9 1.1 3.8 3.5 2.5 1.5 5.4 4.9 3.7 2.3 4.1 3.7 2.8 1.7
FR-A840-00052-2-60/1.5KW 2.2 2.2 1.5 0.75 4 3.7 3 1.9 5.2 4.8 4 2.5 7.8 7.3 6.2 37 5.9 5.5 4.7 2.8
FR-A840-00083-2-50/2.2KW 3.7 3.7 2.2 1.5 6.3 5.8 4.6 3 8.3 7.6 6 4 10.9 10.1 8.3 6.2 8.3 7.7 6.3 4.7
FR-A840-00126-2-60/3.7KW 5.5 5.5 3.7 2.2 10 8.8 6.9 4.6 12.6 11.5 9 6 16.4 15.1 12.3 8.3 12 12 9.4 6.3
FR-A840-00170-2-60/5.5KW 7.5 7.5 5.5 3.7 13 12 9.1 6.9 17 16 12 9 22.5 22.3 17.4 12.3 17 17 13 9.4
FR-A840-00250-2-60/7.5KW 11 11 7.5 5.5 19 18 13 9.1 25 23 17 12 31.7 31 22.5 17.4 24 24 17 13
FR-A840-00310-2-60/11KW 15 15 11 7.5 24 22 18 13 31 29 23 17 40.3 38.2 31 22.5 31 29 24 17
FR-A840-00380-2-60/15KW 18.5 18.5 15 11 29 27 24 18 38 35 31 23 48.2 44. 40.6 31 37 34 31 24
FR-A840-00470-2-50/18.5KW 22 22 18.5 15 36 33 29 24 47 43 38 31 58.4 53.9 48.2 40.3 44 41 37 31
FR-A840-00520-2-60/22KW 30 30 22 18.5 47 43 34 29 62 57 44 38 76.8 75.1 56.5 48.2 59 57 43 37
结构 型号 电机的适用容量 输出 电源
额定容量 额定电流 额定电流 电源容量
SLD LD ND
(初始设定）		 HD SLD LD ND
(初始设定）		 HD SLD LD ND
(初始设定）		 HD SLD LD ND
(初始设定）		 HD SLD LD ND
(初始设定）		 HD

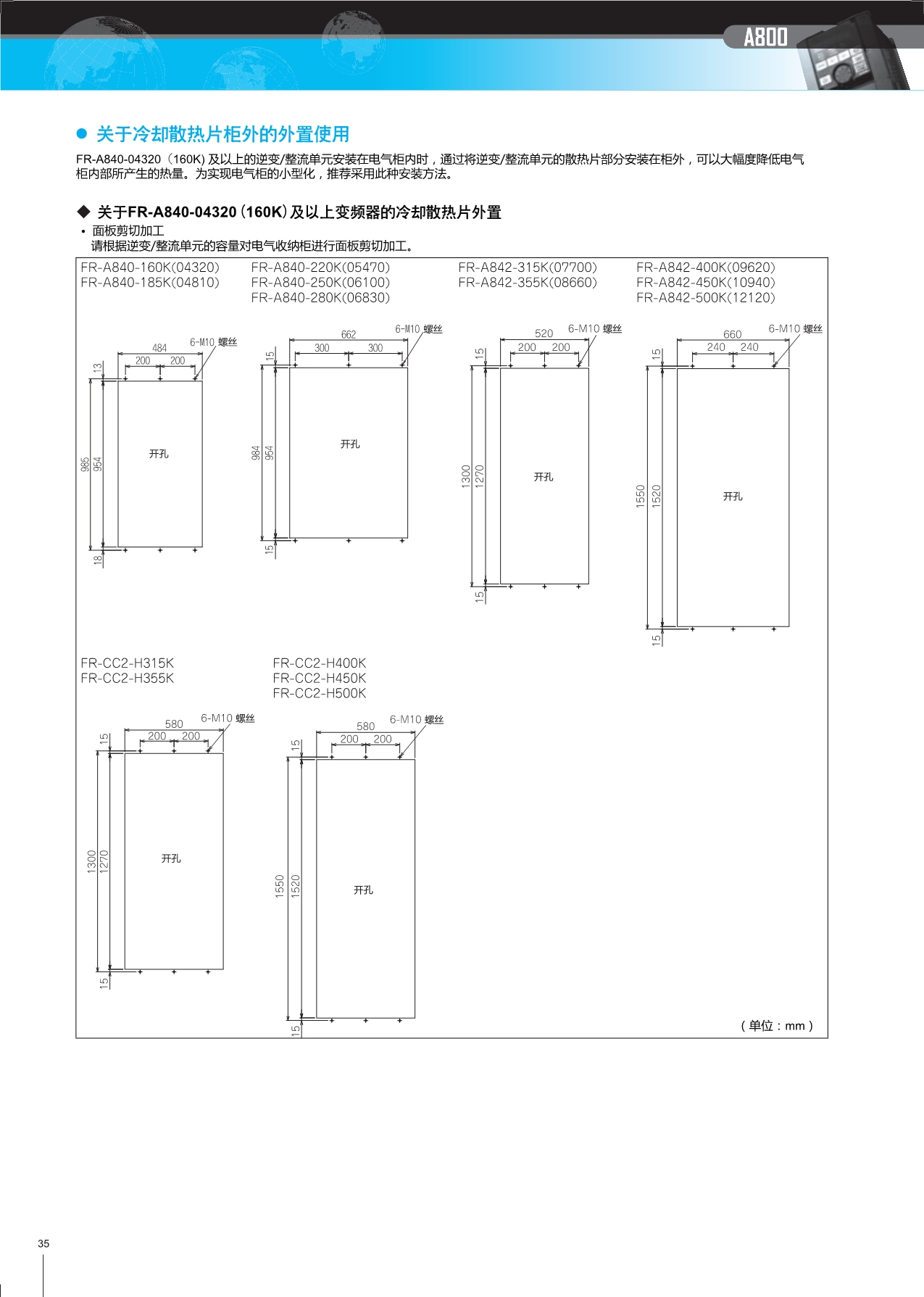

开放式(IP00) FR-A840-00770-2-50/30KW 37 37 30 22 59 53 43 34 77 70 57 44 97.6 89.7 75.1 56.5 74 64 57 43
FR-A840-00930-2-50/37KW 45 45 37 30 71 65 54 43 93 85 71 57 115 106 91 75.1 88 81 69 57
FR-A840-01160-2-60/45KW 55 55 45 37 88 81 66 54 116 106 86 71 141 130 108 91 107 99 83 69
FR-A840-01800-2-60/55KW 75/90 75 55 45 137 110 84 66 180 144 110 86 180 144 134 108 137 110 102 83
FR-A840-02150-2-50/75KW 110 90 75 55 165 137 110 84 216 180 144 110 216 180 144 110 165 137 110 84
FR-A840-02600-2-60/90KW 132 110 90 75 198 165 137 110 260 216 180 144 260 216 180 144 198 165 137 110
FR-A840-03250-2-60/110KW 160 132 110 90 248 198 165 137 325 260 216 180 325 260 216 180 248 198 165 137
FR-A840-03610-2-60/132KW 185 160 132 110 275 248 198 165 361 325 260 216 361 325 260 216 275 248 198 165

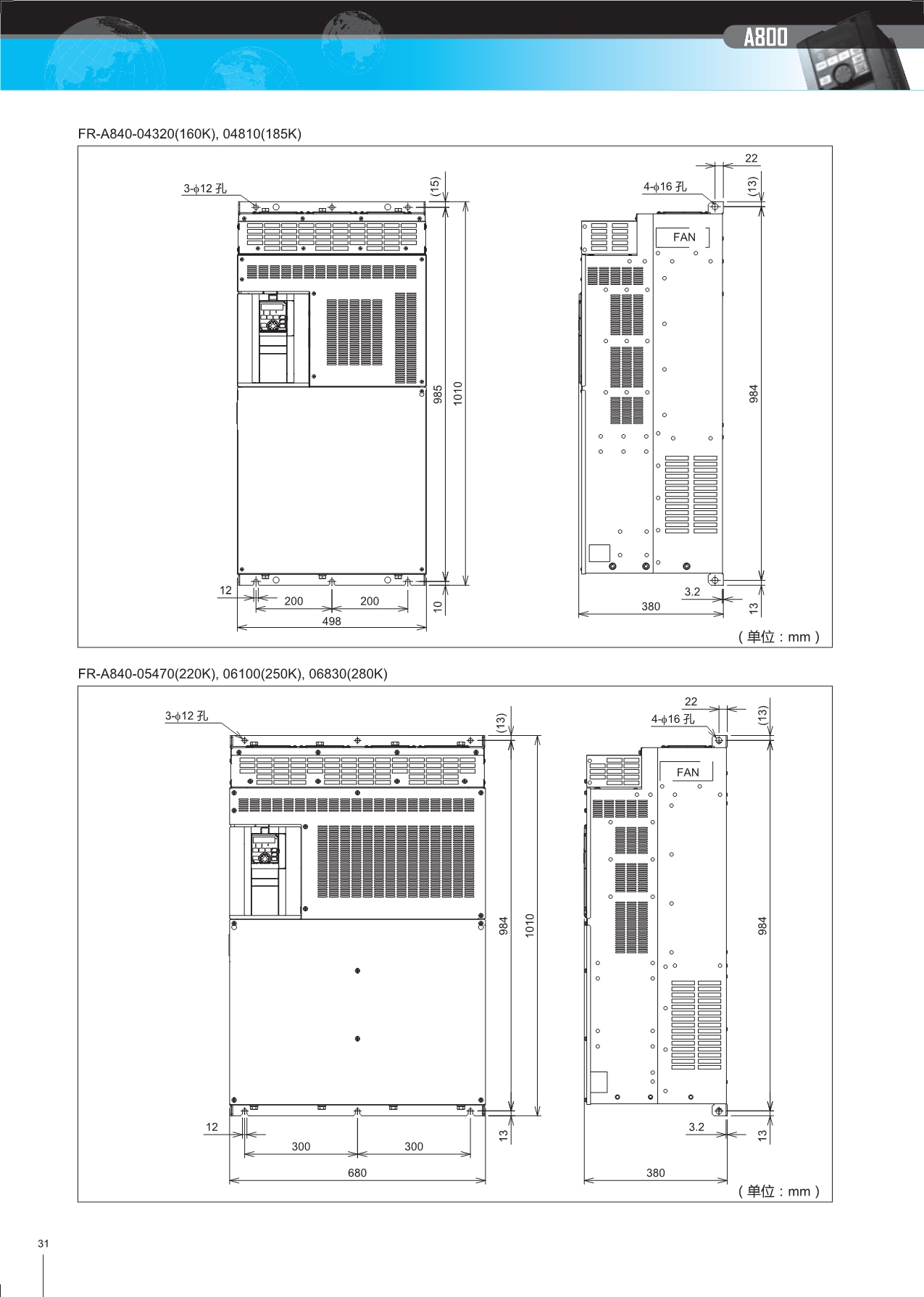

FR-A840-04320-2-60/160KW 220 185 160 132 329 275 248 198 432 361 325 260 432 361 325 260 329 275 248 198
FR-A840-04810-2-60/185KW 250 220 185 160 367 329 275 248 481 432 361 325 481 432 361 325 367 329 275 248
FR-A840-05470-2-60/220KW 280 250 220 185 417 367 329 275 547 481 432 361 547 481 432 361 417 367 329 275
FR-A840-06100-2-50/250KW 315 280 250 220 465 419 367 329 610 547 481 432 610 547 481 432 465 417 367 329
FR-A840-05830-2-50/280KW 355 315 280 250 521 465 417 367 683 610 547 481 683 610 547 481 521 465 417 367

选件以及外围设备
选件列表
通过将下列选件安装至变频器，使变频器具备更多功能。
最多可同时安装三个选件。(相同选件只可安装1个，通讯选件仅可安装1个。)
名称 类型 用途·规格等 可应用变频器
内置式选件 矢量控制 FR-A8AP 可用编码器执行矢量控制. 全机种通用
定向控制/PLG 通过与安装在工作机械主轴等处的位置检测器(PLG) 的
组合使用，可以进行主轴的位置停止(定向)控制.通过
反馈电机旋转速度，使速度保持恒定.
16位数字输入 FR-A8AX 可以通过来自外部的BCD或二进制代码的数字信号来设定变频器的频率。BCD码3位(最大值999)BCD码4位(最大值9999)二进制码12位(最大值FFFH)二进制码16位(最大值FFFFH)
数字输出及扩展模拟量输出 FR-A8AY 可以通过集电极开路输出变频器主机标配的输出信号。
可以从电压输出端子(AMO) 、电流输出端子(AM 1) 输出
模拟信号(输出频率、输出电流等)。
可连接DC20mA或DC10V计量器。
继电器输出 FR-A8AR 可以从变频器主机所标配的输出信号中任选3类，作为继电器接点进行输出。
通讯 CC-Link通讯 FR-A8NC 可通过电脑或PLC进行变频器的运行、监视、参数修改等操作.
CC-Link IE field通讯 FR-A8NCE
PROFIBUS-DP通讯 FR-A8NP
外置式选件 液晶操作面板 FR-LU08 配备液晶显示的图像化操作面板-3 全机种通用
参数单元 FR-PU07 配备LCD显示的交互式参数单元
配备电池的参数单元 FR-PU07BB(-L) 可以在不给变频器供电情况下进行参数设定，
参数单元连接电缆 FR-CB20 操作面板或参数单元连接线口表示电缆长度。(1m，3m，5m)
操作面板连接器 FR-ADP 用于操作面板(FR-DU08)和连接电缆之间的接插件。
PLG用电缆 FR-V7CBLOO 连接变频器与三菱矢量控制电机(SF-V5RU)专用电缆。口表示电缆长度。(5m，15m，30m)
安装兼容选件 FR-A AT 通过选件可利用原FR-A500系列安装孔安装FR-A800系列。 FR-A840-00310(11K)，
FR-A840-00380(15K)
FR-A5AT 通过选件可利用原FR-A200系列安装孔安装FR-A800系列。 容量对应
交流电抗器 FR-HAL 可以改善功率因数并降低输入侧的谐波电流。 容量对应
直流电抗器 FR-HEL
线噪声滤波器 FR-BSF 01 用于降低无线电噪声。 FR-A820-00340(5.5K)及以下容量
FR-A840-00170(5.5K)及以下容量
FR-BLF 在所有型号之间共享
高频制动电阻器 FR-ABR 提升内置再生制动能力(容许使用率10%/6%ED) FR-A820-01250(22K)及以下容量
FR-A840-00620(22K)及以下容量
　 制动单元 FR-BU2 用于改善变频器的制动能力(用于大惯性负载或位能性负载)。
制动单元和电阻器单元结合使用		 容量对应
电阻器单元 FR-BR FR-A820-03160(55K)及以下容量
FR-A840-01800(55K)及以下容量
MT-BR5 FR-A820-03800(75K)及以上容量
FR-A840-02160(75K)及以上容量
　 共直流母线变流器
专用于FR-CV的电抗器		 FR-CV
FR-CVL		 通过共直流母线的方式将电机产生的制动能量回馈到电网。 FR-A820-03160(55K)及以下容量
FR-A840-01800(55K)及以下容量
　
　 电源再生变流器 MT-RC 可将电机产生的制动能量再生后回馈到电网的节能型高性能制动单元 FR-A840-02160(75K)及以上容量
　 高功率因数整流器 FR-HC2 高功率因数整流器是将整流部的输入电流波形转换成正弦波，从而大幅抑制电源谐波。(与标准附件合使用) 容量对应
　
　 浪涌电压抑制滤波器 FR-ASF 抑制电机产生的浪涌电压。 FR-A840-01800(55K)及以下容量
　 FR-BMF FR-A840-00170(5.5K)-
FR-A840-00930(37K)容量对应
　 正弦波滤波器 电抗器 MT-BSL(-HC) 降低变频器驱动时电机的噪音.
电抗器和电容器组合使用.		 FR-A820-03800(75K)及以上容量
FR-A840-02160(75K)及以上容量
对应+1
　 电容器 MT-BSC



名称 类型 应用、配置，等等 可应用变频器
FR系列操作，设定箱相 带频率计操作箱 FR-AX 单独运行用，设有频率设定器、频率计以及启动、停止开关 全机种通用
联动设定操作箱 FR-AL 与外部信号(DC0~5V、0~10V)的联动运行(1VA)*2
三速设定操作箱 FR-AT 高、中、低三速切换的速度操作(1.5VA)*2
远程设定箱 FR-FK 远程操作用，可在远程多个位置进行操作(5VA)
比率设定箱 FR-FH 用于比率运行，可设定5台变频器的比率(3VA)
追随设定箱 FR-FP 通过测速发电机(PG)信号进行追随运行(3VA))
主速度设定箱 FR-FG 多台(最多35台)变频器并列运行用主速度设定器(5VA)
倾斜信号箱 FR-FC 缓慢启动和停止，可实现并列运行加减速(3VA)
位移检测箱 FR-FD 匀速运行用，与位移传感器、自整角机组合使用(5VA)
前置放大箱 FR-FA 作为A/V转换器或增幅放大器使用(3VA)
其他 测速发电机 QV AH-10 用于追踪操作， AC70V/35V500Hz(2500r/min)
变位检测器 Y VGC-500W-NS 匀速运行用(机械的变位检测)，输出AC90V/90°
频率设定器 WA2W1k 设定频率用， 绕线型2W1kQB特性
频率计(64mmx60mm) YM206NRI1mA 专用频率计量器(到120Hz刻度为止)，线圈可动型直流电流计
刻度校正电阻器 RV24YN10kQ 对于频率计量器的刻度校正。碳素皮膜型B特性
变频器设置软件(FR Configurator 2) SW1DND-FRC 2 支持变频器的启动及维护



FR-A700/A800:性能矢量控制变频器
应用场合：纺织业、钢铁业、纸浆纸加工制业、木材制品制造业、仓储业、航运业、金属产品制造、建筑业、起重、输送、风机控制等 以及“搬运、升降、食品包装、机床、冲压机、印刷机械、收卷放卷”等
