型名构成：MR-JE 系列中追加了具有 Ethernet 端口的 MR-JE-C，容量范围为100W～3kW。
伺服放大器与伺服电机的组合：对应 HG-KN/SN 系列伺服电机，HG-KN 系列转速为6000r/min。

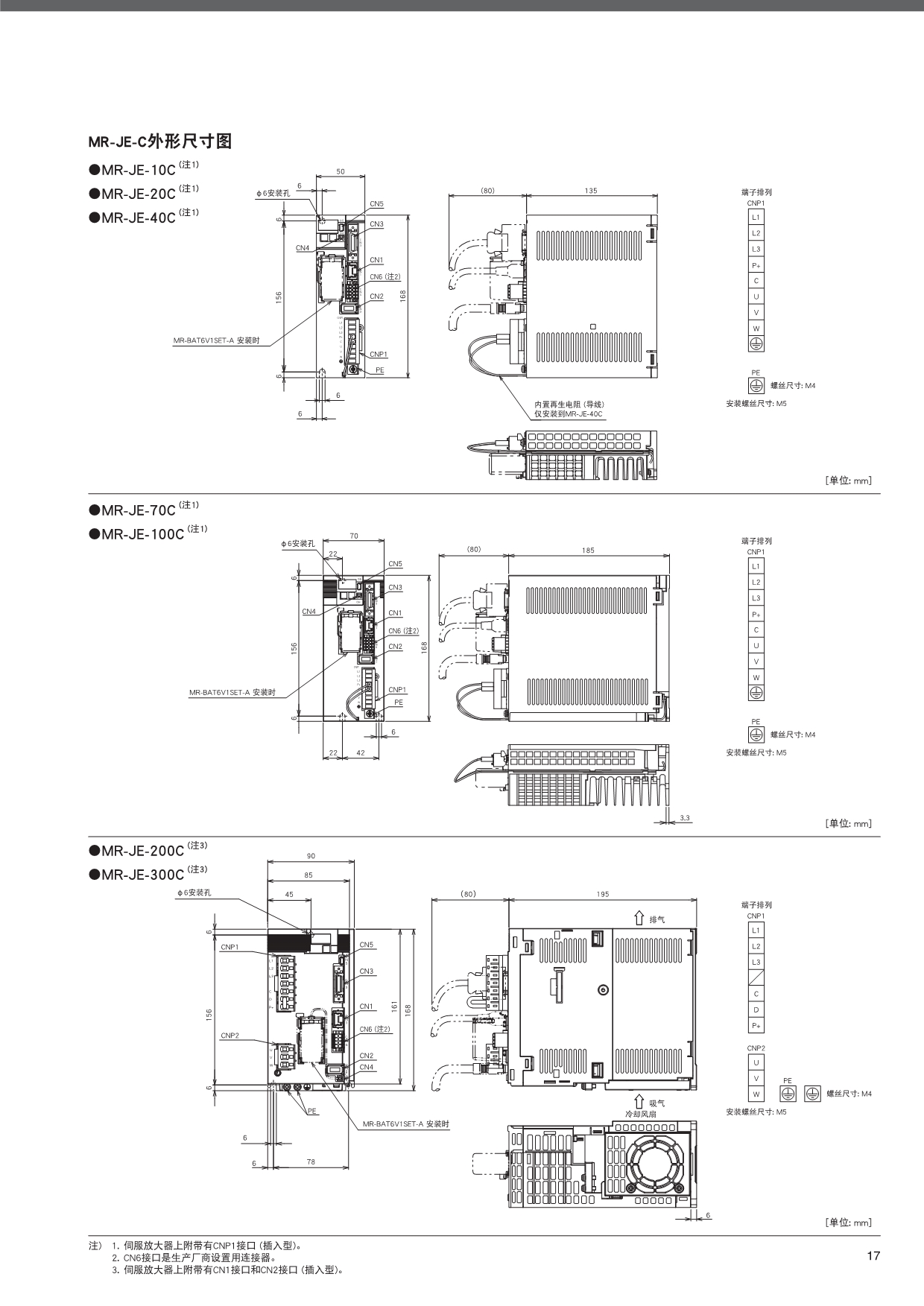

外形尺寸：外形尺寸与 MR-JE-A/B 相同。
对应协议：由于对应开放式协议，可连接多种类型的控制器。
对应控制模式：支持网络指令控制/脉冲序列控制/模拟量指令控制，通过 CC-Link IE Field Basic+Profile 位置控制简单实现循环控制。
产品特长：对应 CC-Link IE Field Basic，通过循环通信可实现简单的同步控制；基于通用 Ethernet 的 One Network，可与其他对应 TCP/IP 的设备并存，可使用市售 HUB 完成配线，通过 SLMP 与上位系统无缝连接实现「可视化」构建无运动控制器的定位系统。

MR-JE-C (Ethernet接口)规格
伺服放大器型号MR-JE-		10C	20C	40C	70C	100C	200C	300C
输出	额定电压	三相CC170V
	额定电流	1.1	1.5	2.8	5.8	6.0	11.0	11.0
电源输入	电压、频率	三相或单相CC200V-240V，50Hz/60Hz				三相或单相CC200V- 240V50Hz/60Hz		三相C200V -240V50H2/60H2

	额定电流	0.9	1.5	2.6	3.8	5.0	10.5	14.0
	允许的电压变动	三相或单相CC170V - 264V				三相 CC170V- 264V		三相CC170V-264V
	允许频率变动	±5%以内
接口用电源		DC24V+10%(必要电流容量:0.3C)
控制方式		正弦波PWM控制、电流控制方式
伺服放大器内置再生电阻器的容许		—	—	10	20	20	100	100

动态制动器		内置
通信功能	Ethemnet	与主站(控制器)个人电脑等连接 (MR Configurator2支持)
	US8	与个人电脑等的连接 (MR Configurator2支持)
编码器输出脉冲		支持 (ABZ相脉冲)
位置控制模式	ZUI大输入脉冲频率	4Mpulsesls(差分脉冲时),200kpulses/s (集电JI开路时)
	定位反馈脉冲	编码器分辨率(伺服电机每转的分辨率) : 131072pulses/rev
	指令脉冲倍率	电子齿轮A/B倍 A = 1~16777215,B = 1-16777215、1/10 < AB < 4000
	定位完成宽度设置	Opulse~士65535pulses (以指脉冲为单位)
	误差过大	±3转
	转矩限制	参数设置或采用外部模拟量输入进行设置(DCOV~+10V/ZUI大转矩)
速度控制模式	速度控制范围	模拟量速度指令 1: 2000、内部速度指 1: 5000
	模拟速度指令输入	DCOV一士10V/额定转速(10V下的转速为 [Pr.PC12].可变更)
	速度波动率	±0.01%以下(负载波动: 0%100%),0%(电源波动: 土10%6)土0.2%以下(环境温度: 25C10C) 仅限模拟量速度指令时
	转矩限制	参数设置或采用外部模拟量输入进行设置(DCOV~+10V/ZUI大转矩)
转矩控制模式	模拟转矩指令输入	DCOV一土8W/ZUI大转矩(输入阻抗: 10k贝~12kQ)
	速度限制	参数设置
伺服功能		自适应滤波器I、鲁棒滤波器、自动校准、一键式调整、TOUGH DRIVE功能、驱动记录功能、机械诊断功能、电力监控功能

防御功能		过电流断路、再生过电压断路、过载断路(电子热的继电器)、伺服电机过热、编码器异常、再生异常、欠电压.瞬时停电、过速、误差过大

HG-KN系列(低惯性、小容量)规格
伺服电机型号HG-KN		13(B)J-S100	23(B)J-S100	43(B)J-S100	73(B)J-S100
支持伺服放大器型号		请参阅本新产品资讯P.6的“伺服放大器与伺服电机组合
电源设备容量[kVA]		0.3	0.5	0.9	1.3
连续特性	额定输出{W]	100	200	400	750
	额定转矩[N·m]	0.32	0.64	1.3	2.4
ZUI大转矩[N·m]		0.95	1.9	3.8	7.2
额定转速[r/min]		3000
ZUI高转速[r/min]		5000(6000)
瞬时容许转速[r/min]		5750(6900)
连续额定转矩时的功率变化率	标准[kW/s]	12.9	18.0	43.2	44.5
	带电磁制动器[kW/s]	12.0	16.4	40.8	41.0
额定电流		0.8		2.6	4.8
ZUI大电流		2.4		7.8	14
再生制动器频率[次/分]		(注4)	(注5)	276	159
惯量J	标准[×10kg*m]	0.0783	0.225	0.375	1.28
	带电磁制动器[×10*kg·m]	0.0843	0.247	0.397	1.39
负载惯量比		15倍以下
速度·位置编码器		JUEDUI位置和增量共用17位编码器、(伺服电机每转的分辨率：131072 pulses/rev
油封		带油封
热敏电阻		无
耐热等级		130(B)
结构		全闭自冷(防护等级：IP65
环境条件	环境温度	运行：0℃~40℃(不冻结)、保存：-15℃~70℃(不冻结
	环境湿度	运行：10%RH~80%RH(不结露)、保存：10%RH~90%RH(不结露)
	空气条件	室内(无阳光直射)、无腐蚀性气体、可燃性气体、油雾及灰尘的场所
	海拔	海拔2000m以下
	振动	X：49m/sY：49m/s
振动等级		V10
通用标准		请参阅本新产品资讯P.5的“支持规格、法令法规”。
轴的容许载重“	L (mm)	25	30	30	40
	径向	88	245	245	392
	推力	59	98	98	147
重量	标准 [kg]	0.57	0.98	1.5	3.0
	带电磁制动器 [kg]	0.77	1.4	1.9	4.0

HG-SN系列(中惯性、中容量)规格
伺服电机型号HG-SN		52(B)J-S100	102(B)J-S100	152(B)J-S100	202(B)J-S100	302(B)J-S100
支持伺服放大器型号		请参阅本新产品资讯P.6的“伺服放大器与伺服电机组合
电源设备容量[kVA]		1.0	1.7	2.5	3.5	4.8
连续特性	额定输出{W]	0.5	1.0	1.5	2.0	3.0
连续特性	额定转矩[N·m]	2.39	4.77	7.16	9.55	14.3
ZUI大转矩[N·m]		7.16	14.3	21.5	28.6	42.9
额定转速[r/min]		2000
ZUI高转速[r/min]		3000				2500
瞬时容许转速[r/min]		3450				2875
连续额定转矩时的功率变化率	标准[kW/s]	7.85	19.7	32.1	19.5	26.1
连续额定转矩时的功率变化率	带电磁制动器[kW/s]	6.01	16.5	28.2	16.1	23.3
额定电流		2.9	5.6	9.4	9.6	11
ZUI大电流		9.0	17	29	31	33
再生制动器频率[次/分]		62	38	139	47	28
惯量J	标准[×10kg*m]	7.26	11.6	16.0	46.8	78.6
惯量J	带电磁制动器[×10*kg·m]	9.48	13.8	18.2	56.5	88.2
负载惯量比		15倍以下
速度·位置编码器		JUEDUI位置和增量共用17位编码器、(伺服电机每转的分辨率：131072 pulses/rev）
油封		带油封
热敏电阻		无
耐热等级		155(F)
结构		全闭自冷(防护等级：IP67)
环境条件	环境温度	运行：0℃~40℃(不冻结)、保存：-15℃~70℃(不冻结
	环境湿度	运行：10%RH~80%RH(不结露)、保存：10%RH~90%RH(不结露)
	空气条件	室内(无阳光直射)、无腐蚀性气体、可燃性气体、油雾及灰尘的场所
	海拔	海拔2000m以下
	振动	X：24.5m/sY：24.5m/s			x：24.5m/sY：49m/s
振动等级		V10
通用标准		请参阅本新产品资讯P.5的“支持规格、法令法规"。
轴的容许载重“	L (mm)	55	55	55	79	79
	径向	980	980	980	2058	2058
	推力	490	490	490	980	980
重量	标准 [kg]	4.8	6.2	7.3	11	16
重量	带电磁制动器 [kg]	6.7	8.2	9.3	17	22

系列	功率	伺服电机	伺服放大器	信号线/信号插头	编码器电缆	动力电缆	刹车电缆
MR-JE系列	0.1KW	HG-KN13J-S100	MR-JE-10C	CAT6A-RJ45-_M	MR-J3ENCBL_M-A1-L	MR-PWS1CBL_M-A1-L
MR-JE系列	0.2KW	HG-KN23J-S100	MR-JE-20C	CAT6A-RJ45-_M	MR-J3ENCBL_M-A1-L	MR-PWS1CBL_M-A1-L
MR-JE系列	0.4KW	HG-KN43J-S100	MR-JE-40C	CAT6A-RJ45-_M	MR-J3ENCBL_M-A1-L	MR-PWS1CBL_M-A1-L
MR-JE系列	0.75KW	HG-KN73J-S100	MR-JE-70C	CAT6A-RJ45-_M	MR-J3ENCBL_M-A1-L	MR-PWS1CBL_M-A1-L
MR-JE系列	0.5KW	HG-SN52J-S100	MR-JE-70C	CAT6A-RJ45-_M	MR-J3ENSCBL_M-L	MR-PWCNS4 _M
MR-JE系列	1.0KW	HG-SN102J-S100	MR-JE-100C	CAT6A-RJ45-_M	MR-J3ENSCBL_M-L	MR-PWCNS4 _M
MR-JE系列	1.5KW	HG-SN152J-S100	MR-JE-200C	CAT6A-RJ45-_M	MR-J3ENSCBL_M-L	MR-PWCNS4 _M
MR-JE系列	2.0KW	HG-SN202J-S100	MR-JE-200C	CAT6A-RJ45-_M	MR-J3ENSCBL_M-L	MR-PWCNS5 _M
MR-JE系列	3.0KW	HG-SN302J-S100	MR-JE-300C	CAT6A-RJ45-_M	MR-J3ENSCBL_M-L	MR-PWCNS5 _M
MR-JE系列	0.1KW	HG-KN13BJ-S100	MR-JE-10C	CAT6A-RJ45-_M	MR-J3ENCBL_M-A1-L	MR-PWS1CBL_M-A1-L	MR-BKS1CBL_M-A1-L
MR-JE系列	0.2KW	HG-KN23BJ-S100	MR-JE-20C	CAT6A-RJ45-_M	MR-J3ENCBL_M-A1-L	MR-PWS1CBL_M-A1-L	MR-BKS1CBL_M-A1-L
MR-JE系列	0.4KW	HG-KN43BJ-S100	MR-JE-40C	CAT6A-RJ45-_M	MR-J3ENCBL_M-A1-L	MR-PWS1CBL_M-A1-L	MR-BKS1CBL_M-A1-L
MR-JE系列	0.75KW	HG-KN73BJ-S100	MR-JE-70C	CAT6A-RJ45-_M	MR-J3ENCBL_M-A1-L	MR-PWS1CBL_M-A1-L	MR-BKS1CBL_M-A1-L
MR-JE系列	0.5KW	HG-SN52BJ-S100	MR-JE-70C	CAT6A-RJ45-_M	MR-J3ENSCBL_M-L	MR-PWCNS4 _M	MR-BKCNS1_M
MR-JE系列	1.0KW	HG-SN102BJ-S100	MR-JE-100C	CAT6A-RJ45-_M	MR-J3ENSCBL_M-L	MR-PWCNS4 _M	MR-BKCNS1_M
MR-JE系列	1.5KW	HG-SN152BJ-S100	MR-JE-200C	CAT6A-RJ45-_M	MR-J3ENSCBL_M-L	MR-PWCNS4 _M	MR-BKCNS1_M
MR-JE系列	2.0KW	HG-SN202BJ-S100	MR-JE-200C	CAT6A-RJ45-_M	MR-J3ENSCBL_M-L	MR-PWCNS5 _M	MR-BKCNS1_M
MR-JE系列	3.0KW	HG-SN302BJ-S100	MR-JE-300C	CAT6A-RJ45-_M	MR-J3ENSCBL_M-L	MR-PWCNS5 _M	MR-BKCNS1_M
